Hilti X-MGR M60 – zacisk do krat, wysokość kraty 25–40 mm, MW 30/30, stal ocynkowana ogniowo
14,64 POL*
% 16,24 POL* (oszczędność 9.85%)Dostępne od ręki, czas dostawy: Lieferzeit 1-2 Werktage
Informacje dot. produktu "Hilti X-MGR M60 – zacisk do krat, wysokość kraty 25–40 mm, MW 30/30, stal ocynkowana ogniowo"
Mocowanie krat bez użycia urządzenia do osadzania
Urządzenie Hilti X-MGR M60 mocuje kraty w sposób czysto mechaniczny do stalowej konstrukcji nośnej. Bez pistoletu do wbijania kołków, bez naboju, bez spawania — wystarczy wkrętarka akumulatorowa. Dzięki temu jest to rozwiązanie pierwszego wyboru wszędzie tam, gdzie urządzenia pirotechniczne do montażu są niedozwolone lub po prostu niedostępne, a także tam, gdzie kraty muszą być demontowane w celu konserwacji.
Uchwyt obejmuje od góry dwa pręty nośne, a dolna część zaciska się pod kołnierzem nośnym. Podczas dokręcania obie połowy zbliżają się do siebie — połączenie utrzymuje się dzięki tarciu i jednocześnie można je rozłączyć bez uszkodzeń.

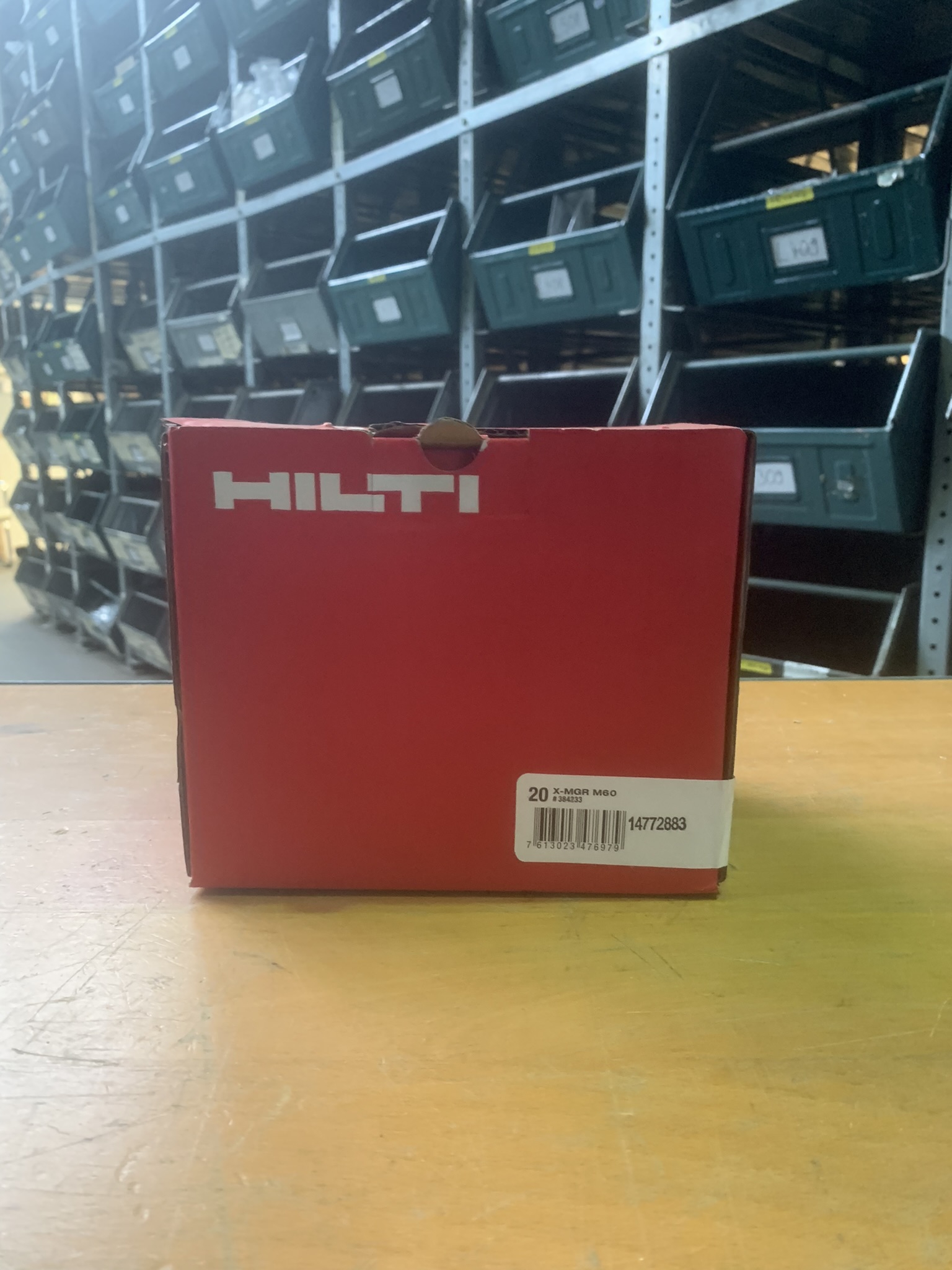

Dostarczamy pojedyncze sztuki. Firma Hilti sprzedaje ten produkt wyłącznie w opakowaniach po 20 sztuk. Jeśli do jednej kraty potrzebujesz sześciu zacisków, u nas możesz je kupić już od jednej sztuki — oryginalny produkt, dostępny z magazynu.
Czy zacisk pasuje do mojej kraty?
Decydujące znaczenie mają trzy wymiary kraty:
- Wysokość kraty 25–40 mm — poniżej lub powyżej tego zakresu zacisk nie chwyta prawidłowo
- Rozstaw oczek ≥ 30 mm w kierunku pałąka, rozstaw prętów nośnych 30 mm
- Grubość pręta poprzecznego ≤ 3 mm — w przypadku grubszych prętów poprzecznych należy wybrać wersję X-MGR W60
Dwa wymiary na wsporniku:
- Grubość kołnierza 3–25 mm
- Wysokość kraty + grubość kołnierza łącznie ≤ 65 mm
Dane techniczne
| Typ | X-MGR M60 |
| Numer katalogowy Hilti | 384233 |
| Zalecane obciążenie rozciągające Nrec | 0,6 kN |
| Wysokość kratownicy HG | 25–40 mm |
| Grubość kołnierza belki tII | 3–25 mm |
| Całkowita wysokość konstrukcyjna HG + tII | maks. 65 mm |
| Rozmiar oczek | a = 30 mm · b ≥ 30 mm · c ≤ 3 mm |
| Moment dokręcania | 5–8 Nm |
| Wysokość × szerokość | 83,5 × 40 mm, szerokość siodła 30 mm |
| Część górna/dolna | Stal SPCC-S, ocynkowana ogniowo 65 µm |
| Śruba | Stal, ocynkowana ogniowo 60 µm |
| Nakrętka | Stal, ocynkowana ogniowo 45 µm |
| Uchwyt nakrętki | Stal nierdzewna SS304 |
| Waga | 0,11 kg |
| Certyfikat | ITB |
Montaż
Wsunąć zacisk od góry przez oczko, obrócić dolną część pod kołnierz nośny, dokręcić momentem 5–8 Nm.
Oznaczenie na zacisku musi być widoczne pod kołnierzem nośnym — dzięki temu można od razu sprawdzić, czy element został zamontowany prawidłowo. Podczas dokręcania nie wolno wygiąć siodełka; jest to najczęstszy błąd popełniany na placu budowy.
Odpowiednie wkrętarki akumulatorowe: SF 121-A, SF 150-A, SF 14, SFC 14-A, SF 18-A, SFC 18-A, SF 22-A. Aby uzyskać powtarzalny moment obrotowy, firma Hilti zaleca stosowanie skalibrowanego klucza dynamometrycznego lub narzędzia Hilti Torque Tool.
Zakres zastosowań
Pomosty, platformy konserwacyjne, podesty robocze, klatki schodowe i rampy w budownictwie halowym i instalacyjnym. Dopuszczone do stosowania w pomieszczeniach, obszarach z okresową kondensacją oraz na zewnątrz w środowisku wiejskim lub miejskim o niskim lub umiarkowanym zanieczyszczeniu.
Ograniczenia zastosowania
Nie nadaje się do stosowania w atmosferze morskiej i środowiskach o wysokim poziomie zanieczyszczeń. W przypadku zastosowań nadmorskich, portowych i pomostów dla łodzi prosimy o zapytanie o elementy mocujące ze stali nierdzewnej — służymy pomocą pod numerem +49 911 97917230.
Element X-MGR przenosi obciążenia poprzeczne wyłącznie poprzez połączenie cierne i nie jest przeznaczony do wyraźnego obliczania obciążeń poprzecznych. Obciążenie rozciągające jest ograniczone przez odkształcenie plastyczne wspornika siodłowego.

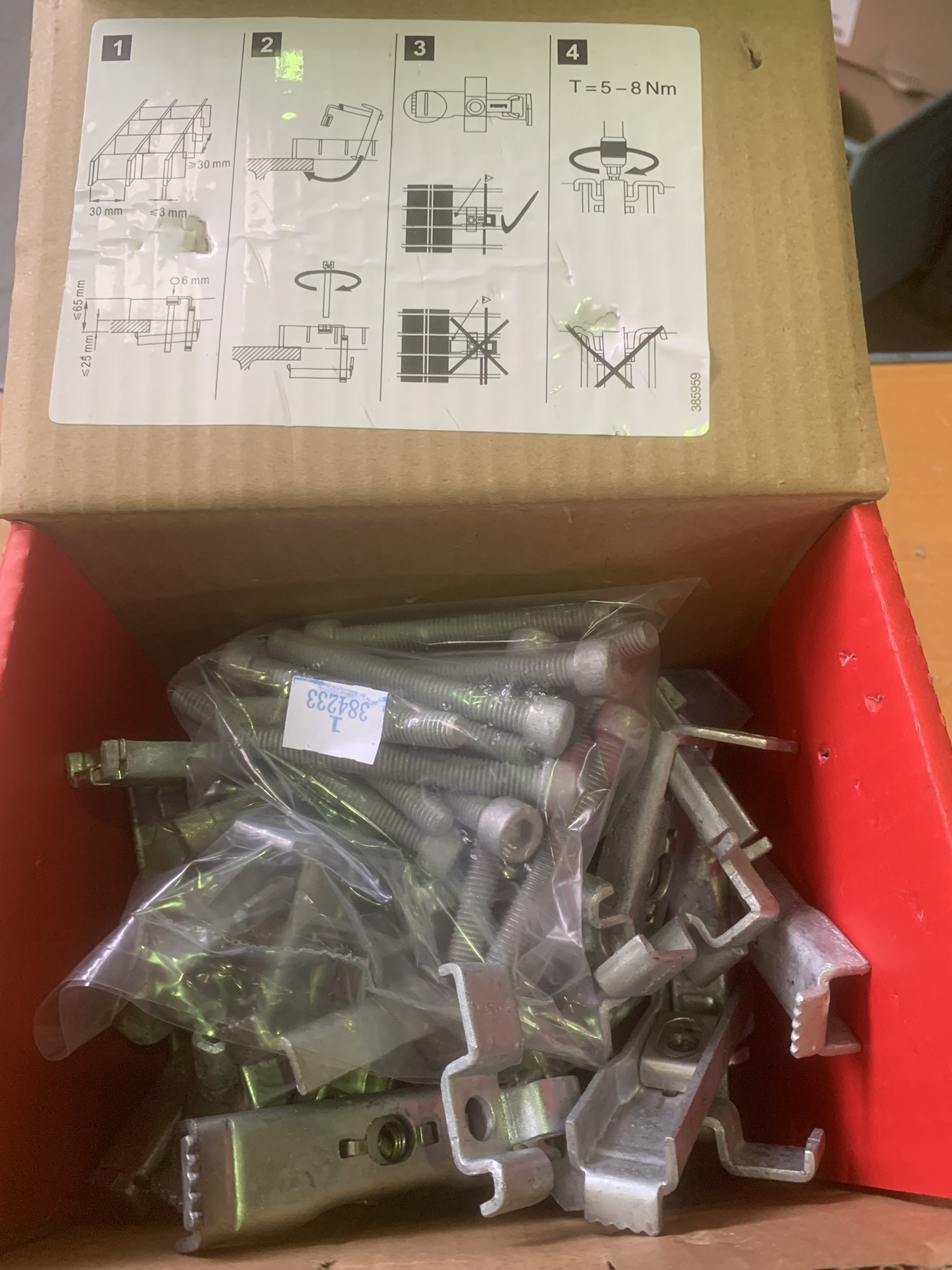

Zakres dostawy
- 1 × górna część wspornika
- 1 × dolna część zacisku
- 1 × śruba M8 z nakrętką
Wstępnie zmontowane, gotowe do natychmiastowego montażu.
