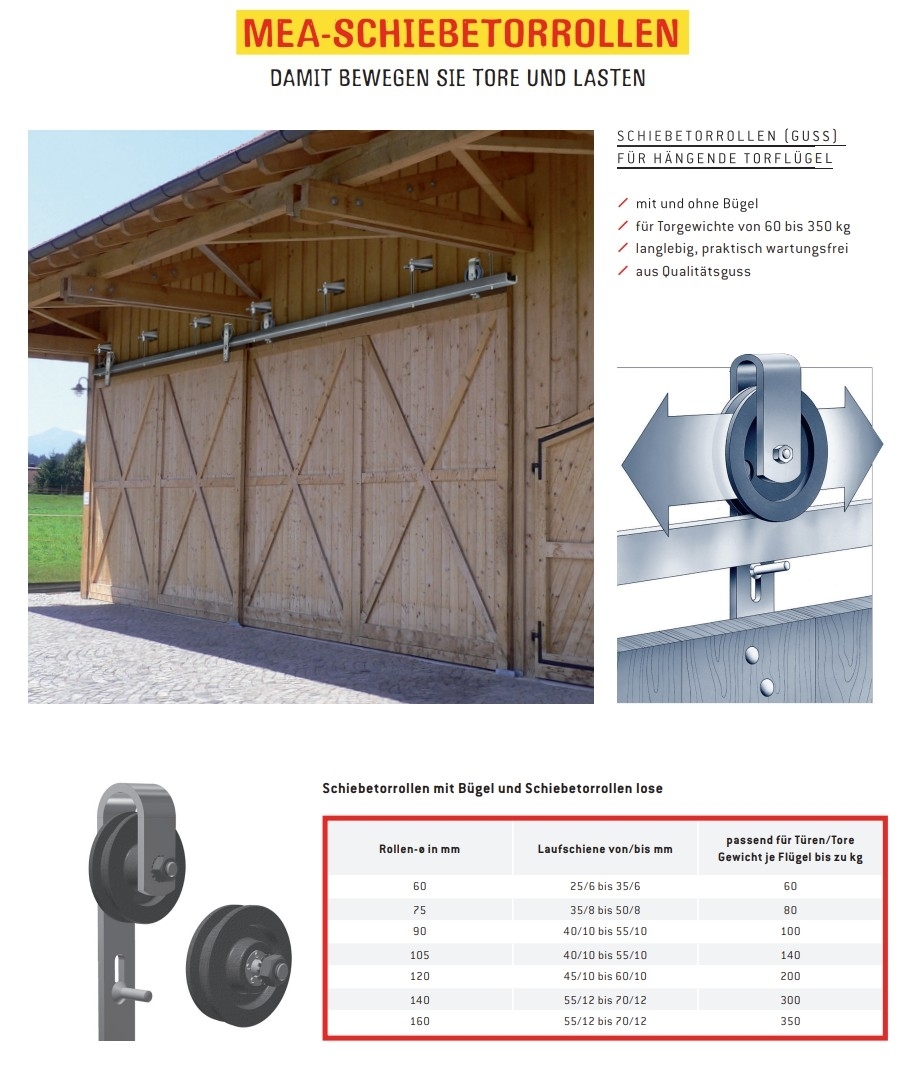

Kółko odlewane do bramy wiszącej MEA, żeliwo szare, Ø 140 mm, do 300 kg, 10330463
Informacje dot. produktu "Kółko odlewane do bramy wiszącej MEA, żeliwo szare, Ø 140 mm, do 300 kg, 10330463"
Luźna rolka odlewana z wysokiej jakości żeliwa szarego jest przeznaczona do montażu w własnym lub istniejącym zawieszeniu. Wydłużona z jednej strony piasta oraz łożysko ślizgowe z kołnierzem zapewniają płynną pracę.
Ten oryginalny element firmy MEA Metal Applications jest wykonany w wersji przedstawionej na zdjęciu: średnica rolki Ø 140 mm, dopuszczalne obciążenie 150 kg na rolkę / maks. 300 kg skrzydła bramy, wersja z powłoką ochronną.
Zalety tego elementu
- Nośność zgodnie z danymi producenta: 150 kg na rolkę / maks. 300 kg skrzydła bramy
- Korpus rolki wykonany z wysokiej jakości żeliwa szarego z powłoką ochronną – odporny na zużycie i kurz
- Łożyska ślizgowe z kołnierzem zamiast łożysk tocznych – odporne na kurz i zanieczyszczenia
- Dostępne pojedynczo lub w opakowaniach po 5 sztuk
Zastosowanie i montaż
Rolkę montuje się w uchwycie za pomocą dołączonej śruby i nakrętki zabezpieczającej. Na każde skrzydło bramy należy przewidzieć dwie rolki.
Dane techniczne
| Cechy | Wartość |
|---|---|
| Producent | MEA Metal Applications |
| Numer katalogowy MEA | 10330463 |
| Rodzaj produktu | Luźna rolka odlewana |
| Średnica rolki/średnica zewnętrzna | Ø 140 mm |
| Nośność | 150 kg na rolkę / maks. 300 kg skrzydła bramy |
| Szerokość | 38 mm |
| Długość | 77,5 mm |
| Gwint | M12 |
| Materiał | Wysokiej jakości żeliwo szare |
| Powierzchnia | Powłoka ochronna |
| Waga jednostkowa | 1,44 kg |
| Jednostka opakowania | 5 sztuk |
| Pozostałe wymiary MEA (mm) | d (średnica rolki) 140 · d1 (średnica dna rowka) 116 · d2 (śruba) M12 · b (szerokość piasty) 38 · b1 (szerokość obręczy) 25 · l (długość piasty) 77,5 · l1 54 · rb (szerokość rowka) 14 |
Zakres dostawy
1 luźna rolka odlewana z łożyskiem ślizgowym, wraz ze śrubą i nakrętką zabezpieczającą. Uchwyt i szyna nie wchodzą w skład zestawu.
Na co należy zwrócić uwagę przy wyborze
Podane masy bram są wartościami orientacyjnymi sprawdzonymi w praktyce, a nie wartościami maksymalnego obciążenia. Należy wybrać rolkę o jak największym rozmiarze. Wszystkie podane wymiary są wartościami przybliżonymi zgodnie z normą MEA i mogą się różnić w ramach standardowych tolerancji technicznych.
Nie masz pewności, jaki rozmiar pasuje do Twojej bramy? Podaj nam masę bramy, jej szerokość oraz sposób montażu – dobierzemy dla Ciebie odpowiednie komponenty.
