Kółko odlewane do bramy wiszącej MEA, żeliwo szare, średnica 105 mm, nośność do 140 kg, nr kat. 10330447
Informacje dot. produktu "Kółko odlewane do bramy wiszącej MEA, żeliwo szare, średnica 105 mm, nośność do 140 kg, nr kat. 10330447"
Luźna rolka odlewana z wysokiej jakości żeliwa szarego jest przeznaczona do montażu w własnym lub istniejącym zawieszeniu. Przedłużona z jednej strony piasta oraz łożysko ślizgowe z kołnierzem zapewniają płynną pracę.

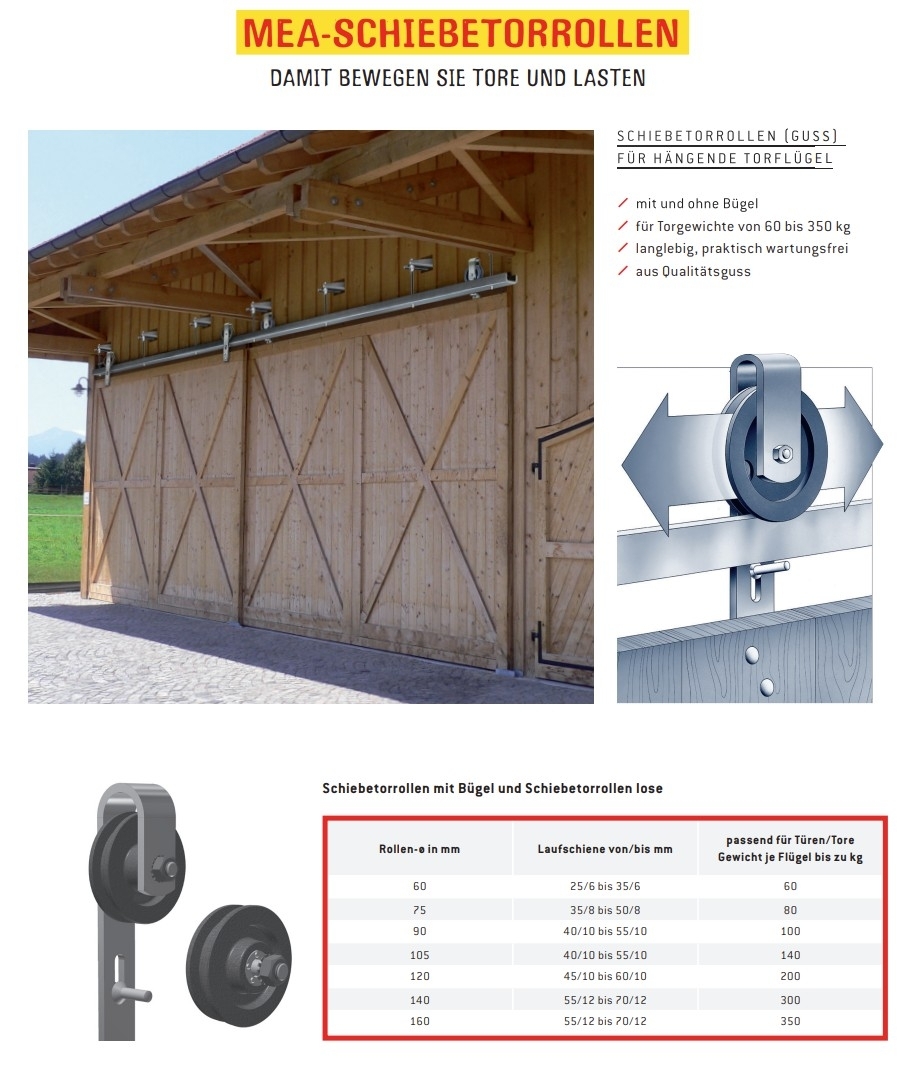

Ten oryginalny element firmy MEA Metal Applications jest dostępny w przedstawionej na zdjęciu wersji: średnica rolki Ø 105 mm, dopuszczalne obciążenie 70 kg na rolkę / maks. 140 kg skrzydła bramy, wersja z powłoką ochronną.
Zalety tego elementu
- Nośność zgodnie z danymi producenta: 70 kg na rolkę / maks. 140 kg skrzydła bramy
- Korpus rolki wykonany z wysokiej jakości żeliwa szarego z powłoką ochronną – odporny na zużycie i pył
- Łożyska ślizgowe z kołnierzem zamiast łożysk tocznych – odporne na kurz i zanieczyszczenia
- Dostępne pojedynczo lub w opakowaniach po 5 sztuk
Zastosowanie i montaż
Rolkę montuje się w uchwycie za pomocą dołączonej śruby i nakrętki zabezpieczającej. Na każde skrzydło bramy należy przewidzieć dwie rolki.
Dane techniczne
| Cechy | Wartość |
|---|---|
| Producent | MEA Metal Applications |
| Numer katalogowy MEA | 10330447 |
| Rodzaj produktu | Luźna rolka odlewana |
| Średnica rolki/średnica zewnętrzna | Ø 105 mm |
| Nośność | 70 kg na kółko / maks. 140 kg skrzydła bramy |
| Szerokość | 33 mm |
| Długość | 67,5 mm |
| Gwint | M12 |
| Materiał | Wysokiej jakości żeliwo szare |
| Powierzchnia | Powłoka ochronna |
| Waga jednostkowa | 0,79 kg |
| Jednostka opakowaniowa | 5 sztuk |
| Pozostałe wymiary MEA (mm) | d (średnica rolki) 105 · d1 (średnica dna rowka) 89 · d2 (śruba) M12 · b (szerokość piasty) 33 · b1 (szerokość obręczy) 21 · l (długość piasty) 67,5 · l1 49 · rb (szerokość rowka) 11 |
Zakres dostawy
1 luźna rolka odlewana z łożyskiem ślizgowym, wraz ze śrubą i nakrętką zabezpieczającą. Uchwyt i szyna nie wchodzą w skład zestawu.
Na co należy zwrócić uwagę przy wyborze
Podane masy bramy są sprawdzonymi w praktyce wartościami orientacyjnymi, a nie wartościami maksymalnego obciążenia. Należy wybrać rolkę o jak największym rozmiarze. Wszystkie podane wymiary są wartościami przybliżonymi zgodnie z MEA i mogą się różnić w ramach standardowych tolerancji technicznych.
Nie masz pewności, jaki rozmiar pasuje do Twojej bramy? Podaj nam masę bramy, jej szerokość oraz sposób montażu – dobierzemy dla Ciebie odpowiednie komponenty.
