Kółko odlewane z uchwytem do bramy wiszącej MEA, ocynkowane, uchwyt Ø 105 mm 10330144
Informacje dot. produktu "Kółko odlewane z uchwytem do bramy wiszącej MEA, ocynkowane, uchwyt Ø 105 mm 10330144"

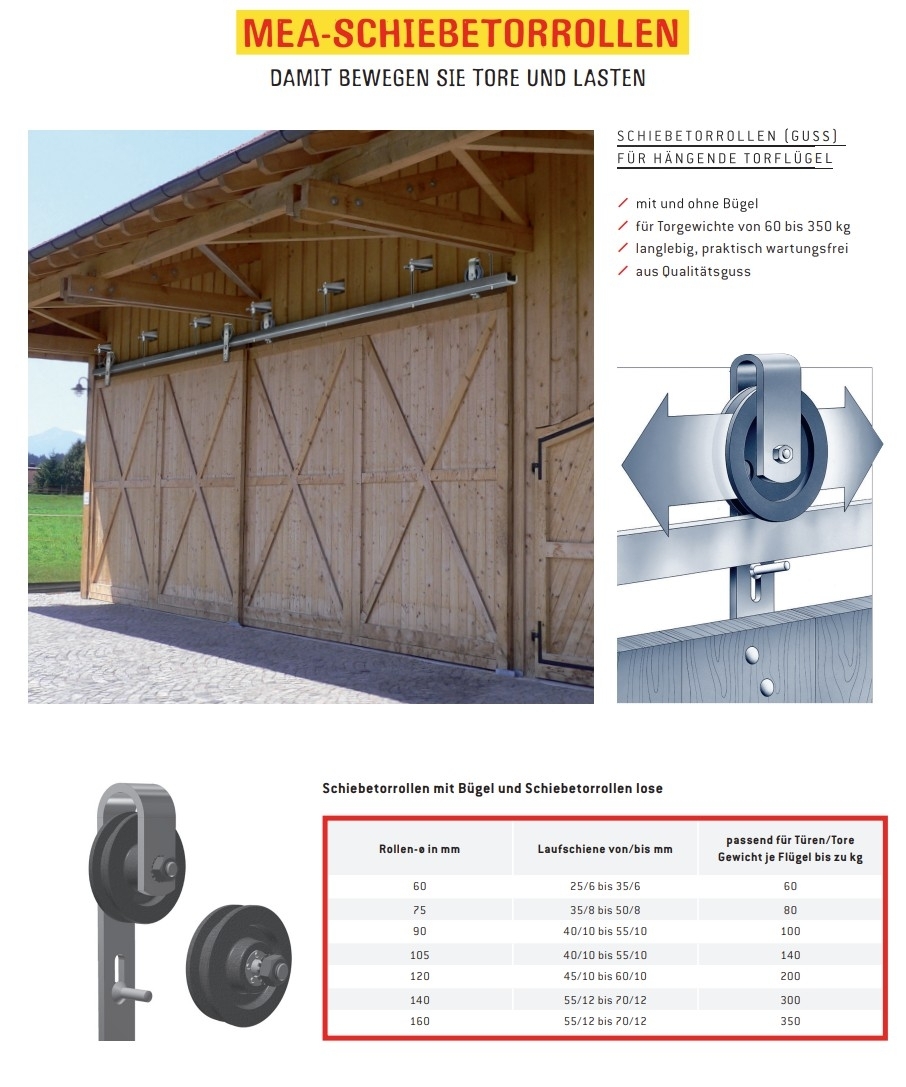

Rolka odlewana z uchwytem stanowi kompletny mechanizm rolkowy do bram wiszących, obsługiwanych ręcznie, poruszających się po szynie z płaskownika stalowego. Wysokiej jakości żeliwo szare zapewnia cichą i płynną pracę.
Ten oryginalny element firmy MEA Metal Applications jest dostępny w przedstawionej na zdjęciu wersji: średnica rolki Ø 105 mm, dopuszczalne obciążenie 70 kg na rolkę / maks. 140 kg skrzydła bramy, rolka z powłoką ochronną, wspornik ocynkowany galwanicznie.
Zalety tego elementu
- Nośność zgodnie z danymi producenta: 70 kg na rolkę / maks. 140 kg skrzydła bramy
- Korpus rolki wykonany z wysokiej jakości żeliwa szarego z powłoką ochronną – odporny na zużycie i kurz
- Łożyska ślizgowe z kołnierzem zamiast łożysk tocznych – odporne na kurz i zanieczyszczenia
- Dostępne pojedynczo lub w opakowaniach po 4 sztuki
Zastosowanie i montaż
Na każdym skrzydle bramy montuje się dwie rolki odlewane; brama powinna wisieć wyśrodkowana względem środka rolek i być prowadzona po podłodze. Należy dobrać rołki o jak największych wymiarach. Dodatkowo wymagany jest odpowiedni zestaw szyn oraz wsporniki ścienne. Dołączone sworznie ślizgowe służą jako zabezpieczenie przed wypadnięciem; luz względem szyny jezdnej bramy nie może przekraczać 2–3 mm.
Dane techniczne
| Cechy | Wartość |
|---|---|
| Producent | MEA Metal Applications |
| Numer katalogowy MEA | 10330144 |
| Rodzaj produktu | Rolka odlewana z uchwytem |
| Średnica rolki/średnica zewnętrzna | Ø 105 mm |
| Nośność | 70 kg na rolkę / maks. 140 kg skrzydła bramy |
| Szerokość | 30 mm |
| Długość | 423 mm |
| Grubość materiału/ścianki | 6 mm |
| Średnica otworu | 9 mm |
| Materiał | Wysokiej jakości żeliwo szare / stal na zawiasy |
| Powierzchnia | Rolka z powłoką ochronną, uchwyt ocynkowany galwanicznie |
| Waga jednej sztuki | 1,57 kg |
| Jednostka opakowaniowa | 4 sztuki |
| Pozostałe wymiary MEA (mm) | d (średnica rolki) 105 · d1 (średnica podstawy rowka) 89 · d2 (otwór) 9 · b (szerokość pałąka) 30 · h (długość piasty) 67,5 · h1 49 · l (długość całkowita) 423 · l1 20 · rb (szerokość rowka) 11 · s 6 · v (zakres regulacji) 13–59 |
Zakres dostawy
1 rolka odlewana zamontowana w uchwycie, wraz z łożyskiem ślizgowym z kołnierzem, śrubą, nakrętką zabezpieczającą i sworzniem ślizgowym. Zestaw szyn, wsporniki ścienne i śruby do montażu na ścianie nie wchodzą w skład zestawu.
Na co należy zwrócić uwagę przy wyborze
Podane masy bram nie są wartościami maksymalnymi obciążenia, lecz sprawdzonymi w praktyce wartościami orientacyjnymi. Należy wybrać rolkę o jak największym rozmiarze. Zestaw szyn i kątowniki ścienne dobiera się w zależności od średnicy rolki. Wszystkie podane wymiary są wartościami przybliżonymi według MEA i mogą się różnić w ramach standardowych tolerancji technicznych.
Nie masz pewności, jaki rozmiar pasuje do Twojej bramy? Podaj nam masę bramy, jej szerokość i sposób montażu – dobierzemy dla Ciebie odpowiednie komponenty.
| Bohrung Ø in mm: | 9 |
|---|---|
| Durchmesser: | Ø 105 mm |
| Form: | Schiebetorrolle |
| Länge: | 423 mm |
| Oberfläche: | Rolle mit Schutzanstrich, Büge |
| Wandstärke | Materialstärke: | 6 mm |
| Werkstoff: | Qualitäts-Grauguss / Bügel Sta |
| Breite: | 30 mm |
