Kółko odlewane z uchwytem do bramy wiszącej MEA, ocynkowane, uchwyt Ø 160 mm 10330173
Informacje dot. produktu "Kółko odlewane z uchwytem do bramy wiszącej MEA, ocynkowane, uchwyt Ø 160 mm 10330173"

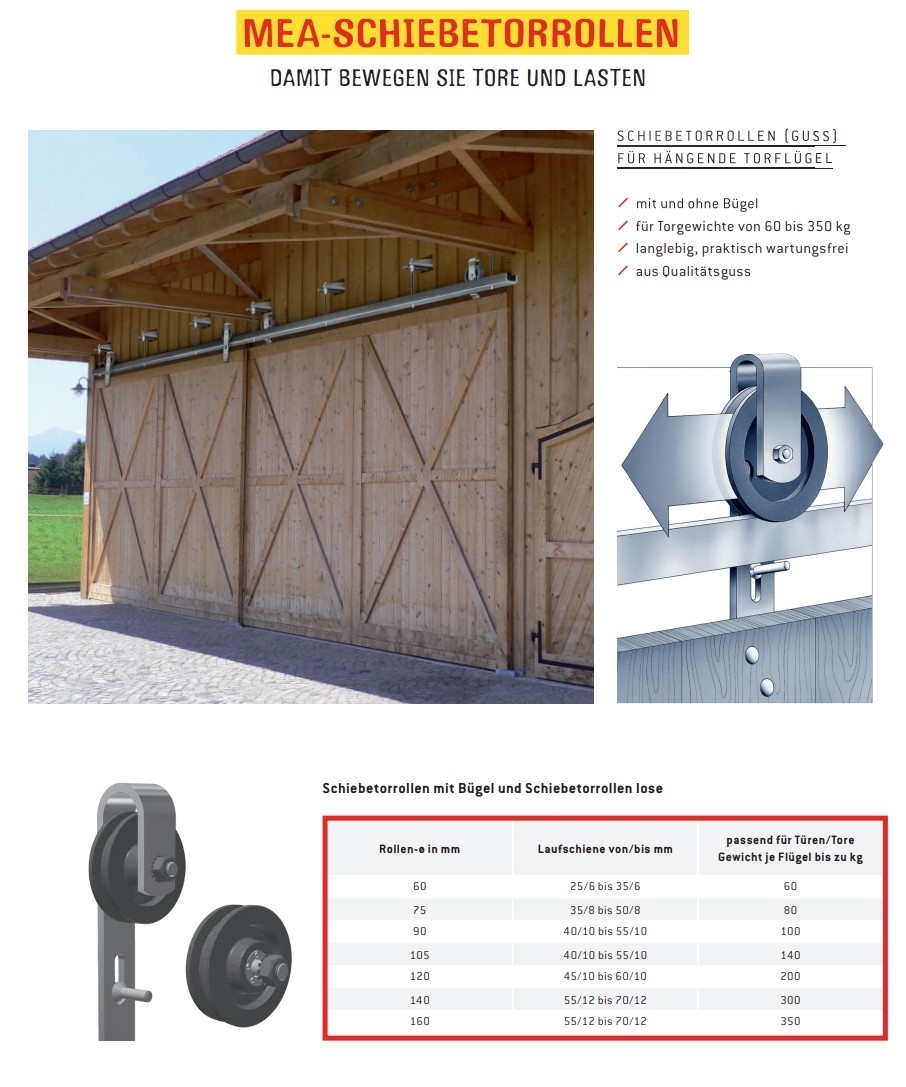

Rolka odlewana z uchwytem stanowi kompletny mechanizm rolkowy do bram wiszących, obsługiwanych ręcznie, poruszających się po szynie ze stali płaskiej. Wysokiej jakości żeliwo szare zapewnia cichą i płynną pracę.
Ten oryginalny element firmy MEA Metal Applications jest dostępny w przedstawionej na zdjęciu wersji: średnica rolki Ø 160 mm, dopuszczalne obciążenie 175 kg na rolkę / maks. 350 kg skrzydła bramy, rolka z powłoką ochronną, pałąk ocynkowany galwanicznie.
Zalety tego elementu
- Nośność zgodnie z danymi producenta: 175 kg na rolkę / maks. 350 kg skrzydła bramy
- Korpus rolki wykonany z wysokiej jakości żeliwa szarego z powłoką ochronną – odporny na zużycie i kurz
- Łożyska ślizgowe z kołnierzem zamiast łożysk tocznych – odporne na kurz i zanieczyszczenia
- Dostępne pojedynczo lub w opakowaniach po 4 sztuki
Zastosowanie i montaż
Na każdym skrzydle bramy montuje się dwa kółka odlewane; brama powinna wisieć wyśrodkowana względem środka kółek i być prowadzona po podłodze. Należy dobrać rolki o jak największym rozmiarze. Dodatkowo wymagany jest odpowiedni zestaw szyn i wsporniki ścienne. Dołączone sworznie ślizgowe służą jako zabezpieczenie przed wywieszeniem, a luz względem szyny jezdnej bramy nie może przekraczać 2–3 mm.
Dane techniczne
| Cechy | Wartość |
|---|---|
| Producent | MEA Metal Applications |
| Numer katalogowy MEA | 10330173 |
| Rodzaj produktu | Rolka odlewana z uchwytem |
| Średnica rolki/średnica zewnętrzna | Ø 160 mm |
| Nośność | 175 kg na rolkę / maks. 350 kg skrzydła bramy |
| Szerokość | 45 mm |
| Długość | 498 mm |
| Grubość materiału/ścianki | 8 mm |
| Średnica otworu | 11 mm |
| Materiał | Wysokiej jakości żeliwo szare / stal na zawiasy |
| Powierzchnia | Rolka z powłoką ochronną, wspornik ocynkowany galwanicznie |
| Waga jednostkowa | 3,62 kg |
| Jednostka opakowaniowa | 4 sztuki |
| Pozostałe wymiary MEA (mm) | d (średnica rolki) 160 · d1 (średnica podstawy rowka) 136 · d2 (otwór) 11 · b (szerokość pałąka) 45 · h (długość piasty) 77,5 · h1 54 · l (całkowita długość) 498 · l1 20 · rb (szerokość rowka) 14 · s 8 · v (zakres regulacji) 22–77 |
Zakres dostawy
1 rolka odlewana zamontowana w pałąku, wraz z łożyskiem ślizgowym z kołnierzem, śrubą, nakrętką zabezpieczającą i sworzniem ślizgowym. Zestaw szyn, wsporniki ścienne i śruby do montażu na ścianie nie wchodzą w skład zestawu.
Na co należy zwrócić uwagę przy wyborze
Podane masy bram nie są wartościami maksymalnego obciążenia, lecz sprawdzonymi w praktyce wartościami orientacyjnymi. Rozmiar rolki należy dobrać jak największy. Zestaw szyn i wsporniki ścienne zależą od średnicy rolki. Wszystkie podane wymiary są wartościami przybliżonymi według MEA i mogą się różnić w ramach standardowych tolerancji technicznych.
Nie masz pewności, jaki rozmiar pasuje do Twojej bramy? Podaj nam masę bramy, jej szerokość i sposób montażu – dobierzemy dla Ciebie odpowiednie komponenty.
