Kratka do wentylacji cokołowej i domów prefabrykowanych 999 x 244 mm, oczka 11x33, ocynkowana ogniowo, wysokość 20 mm
Informacje dot. produktu "Kratka do wentylacji cokołowej i domów prefabrykowanych 999 x 244 mm, oczka 11x33, ocynkowana ogniowo, wysokość 20 mm"

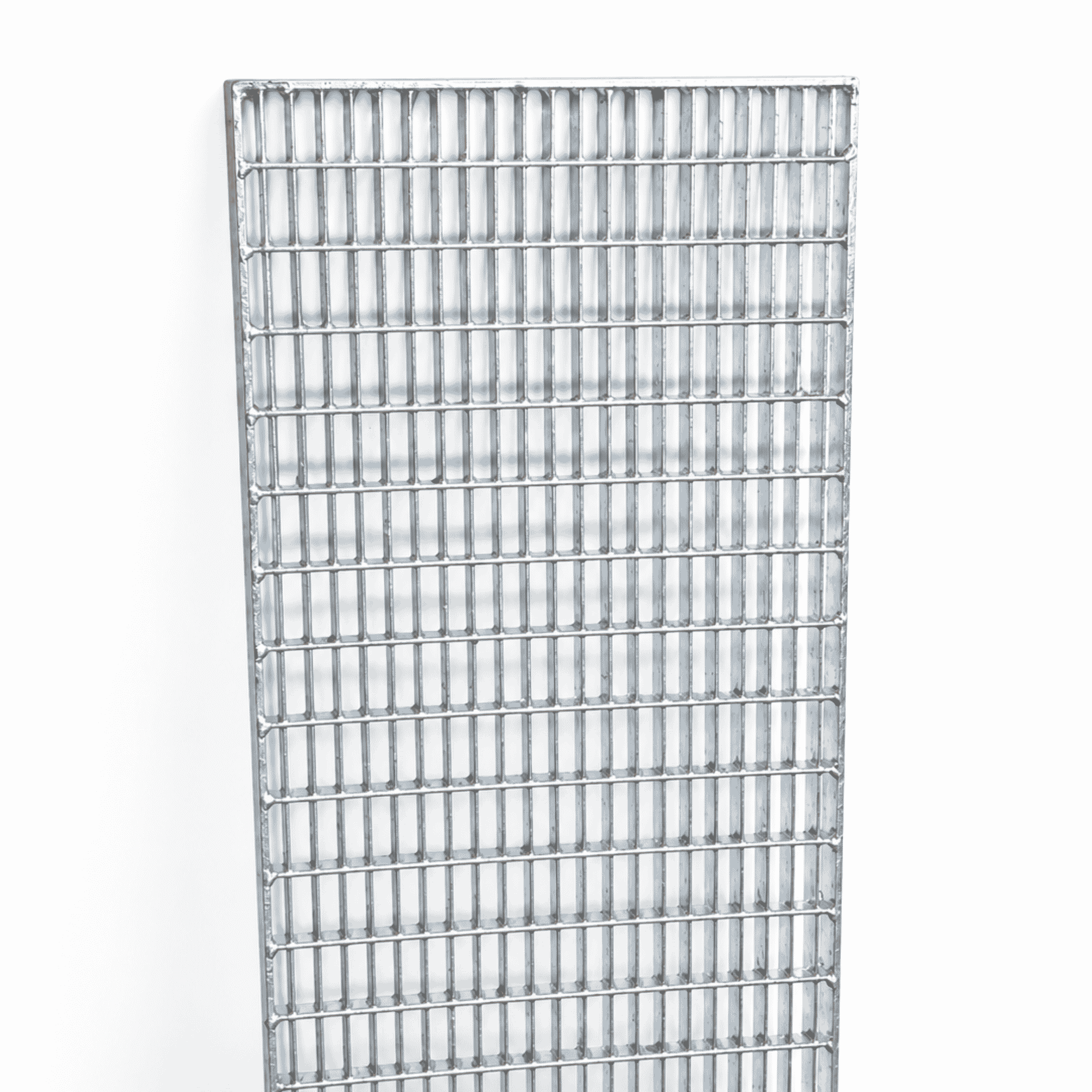

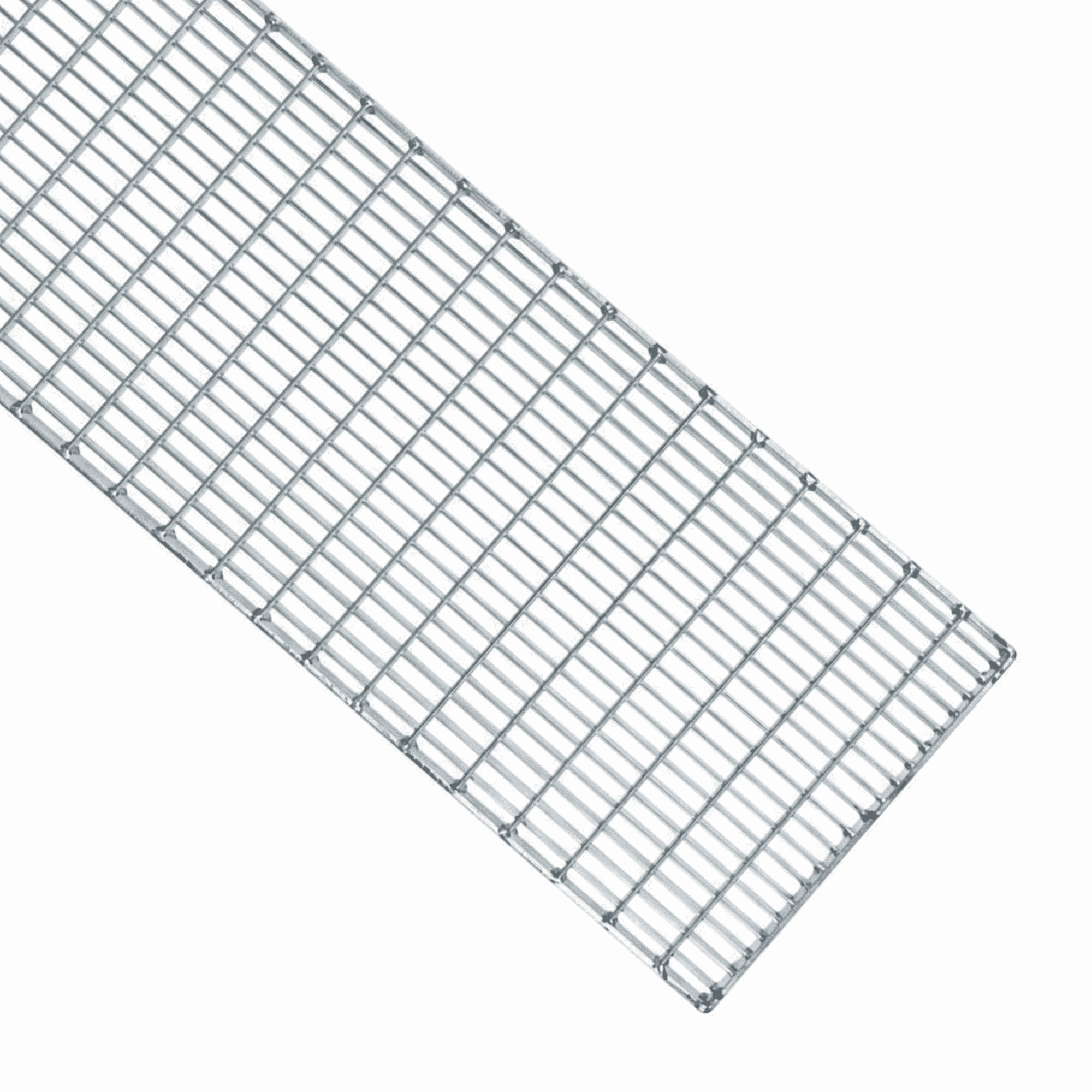

Kratka typu P z płaską ramką – 999 × 244 mm, rozmiar oczek 11 × 33 mm
Ta kratka typu P z płaską ramką jest przeznaczona do stosowania przy obramowaniach budynków, a także do wentylacji elewacji i cokołów. Rozstaw oczek wynoszący 11 × 33 mm zapewnia bezpieczeństwo przed zakleszczeniem obcasów. Kratka wykonana jest ze stali S235 i jest ocynkowana ogniowo.
Włożyliśmy naprawdę wiele pracy w opracowanie tego produktu: oczka są precyzyjnie wycentrowane, co zapewnia idealny i symetryczny układ spoin. Kolejny istotny szczegół: pręt nośny przebiega wzdłuż dłuższego boku (999 mm). Dzięki temu kratę tę można idealnie i całkowicie bezpiecznie zamontować na naszych konsolach FeNau .
Właściwości w skrócie
- Wymiary: 999 × 244 mm.
- Wygląd: precyzyjnie wycentrowane oczka zapewniające harmonijny wygląd całości.
- Rozstaw oczek zabezpieczający przed zakleszczeniem obcasa: 11 × 33 mm.
- Kierunek pręta nośnego: biegnie wzdłuż dłuższego boku (999 mm) – idealne do montażu na konsolach FeNau.
- Materiał: stal S235, ocynkowana ogniowo (fvz).

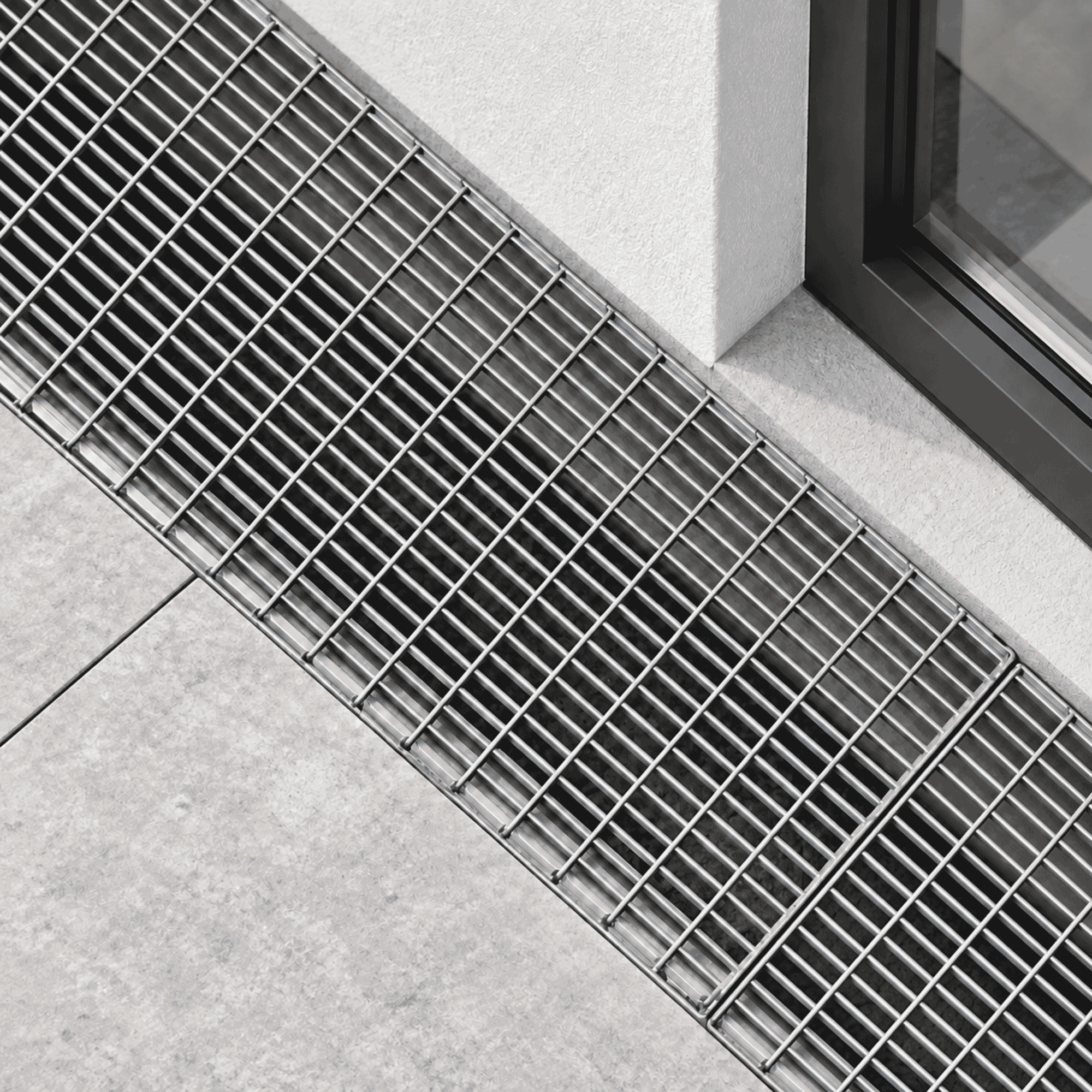

- Zakres zastosowania: Nadaje się do obramowań budynków oraz wentylacji elewacji i cokołów.
- Wersja: kratka typu P z płaską ramą i prętem nośnym 20 × 2 mm.
Dane techniczne i szczegóły
| Nazwa artykułu | Kratka typu P z płaską ramą |
|---|---|

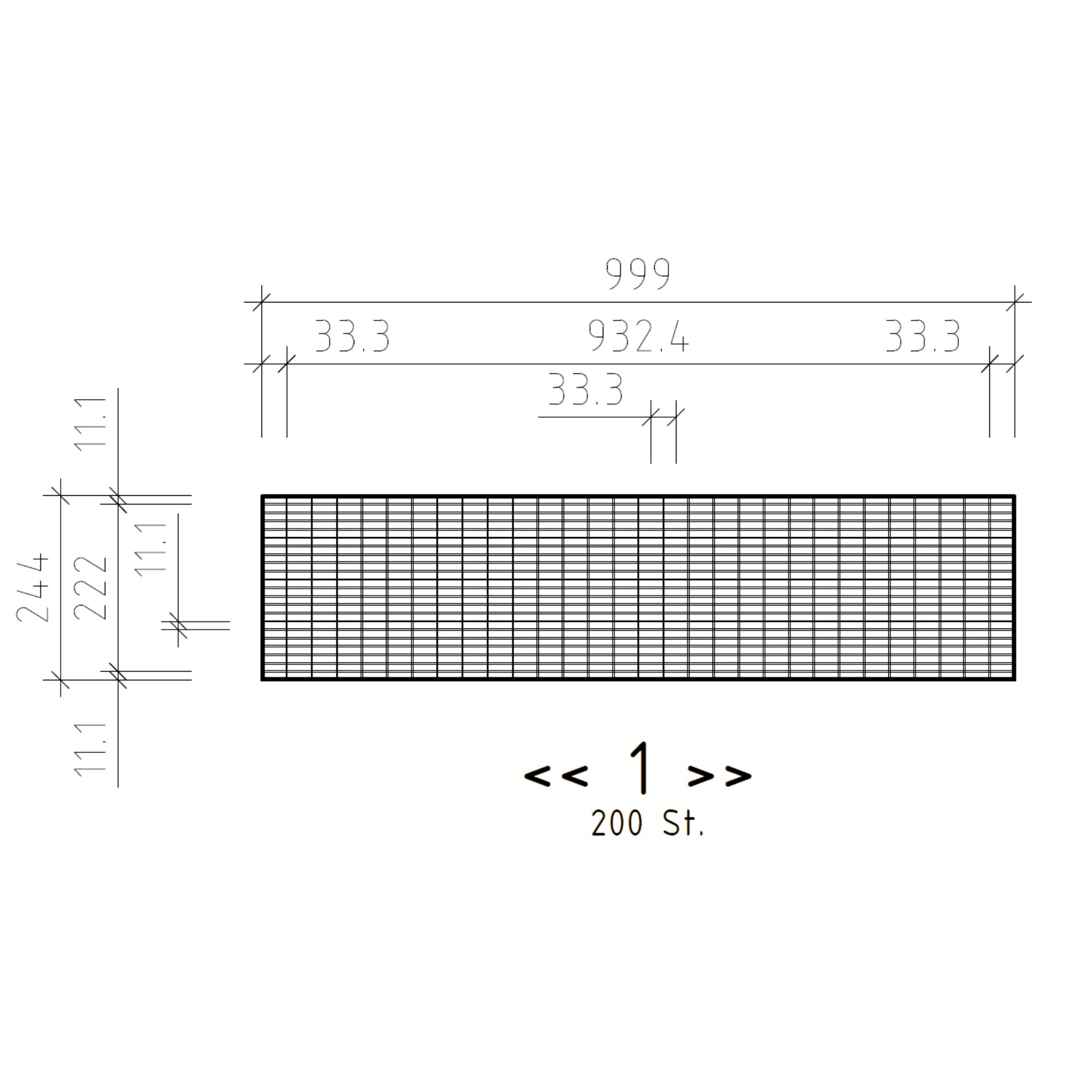

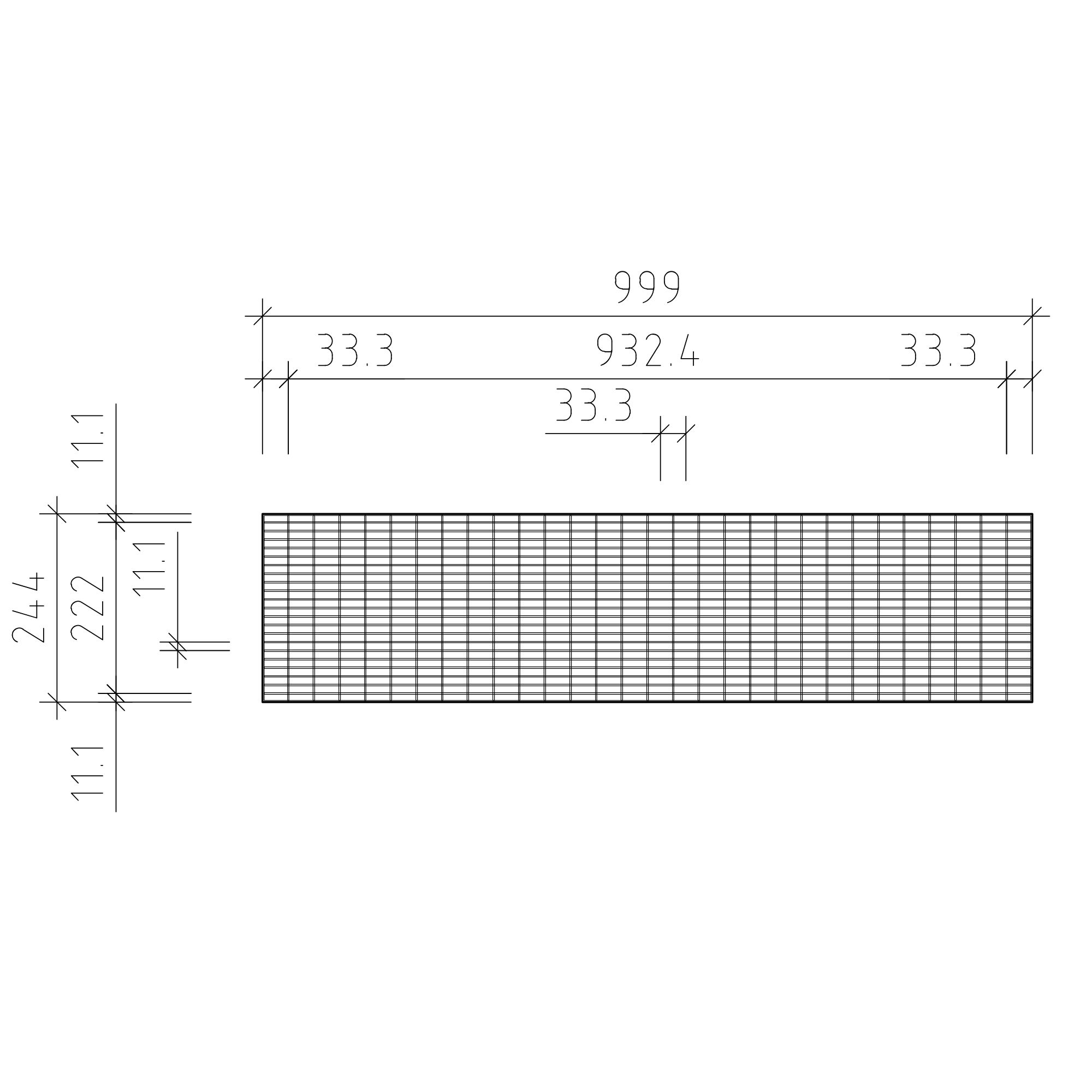

| Wymiary | 999 × 244 mm |
| Rozmiar oczek | 11 × 33 mm, odporna na obcasy butów |
| Pręt nośny | 20 × 2 mm (na długości 999 mm) |

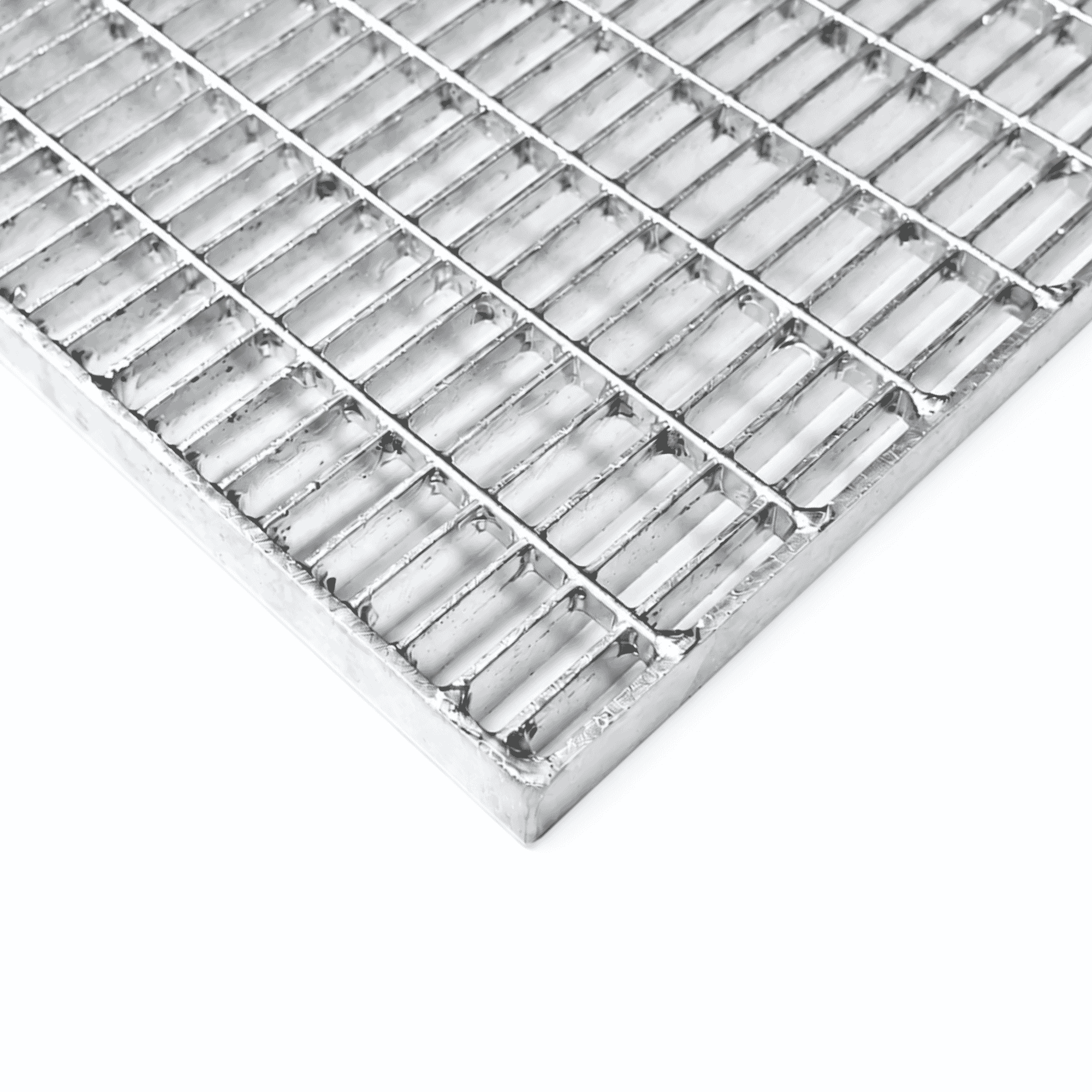

| Obramowanie | Płaska obrzeżka |
| Materiał | Stal S235, ocynkowana ogniowo (fvz) |
| Waga | ok. 8 kg / sztuka |
| Zakres zastosowania | Obramowanie domu, wentylacja elewacji/cokolu |
Nośność i montaż
Z czysto statycznego punktu widzenia, przy teoretycznej rozpiętości 999 mm obowiązują następujące wartości obciążenia:
- Maks. obciążenie powierzchniowe: 4,70 kN/m²
- Maks. obciążenie punktowe: 0,70 kN
Ważna uwaga dotycząca konstrukcji nośnej!
Podczas montażu prosimy nie pomijać środkowych podpór, nawet jeśli podane wartości statyczne dotyczą rozpiętości 999 mm! Obciążenie punktowe o wartości 0,70 kN odpowiada około 70 kg – w przypadku wejścia na konstrukcję bez środkowego podparcia może to prowadzić do odczuwalnego ugięcia.
Nasza rekomendacja: Podłużny pręt nośny jest dokładnie zaprojektowany tak, aby kratownica spoczywała na całej powierzchni lub na odpowiednio rozmieszczonych konsolach FeNau. Tylko w ten sposób można zagwarantować trwałą stabilność, brak ugięcia oraz bezpieczne poruszanie się po kratownicy.
Kratka typu P ze stali ocynkowanej ogniowo S235 do obramowań budynków oraz wentylacji fasad i cokołów.
| Długość: | 999 mm |
|---|---|
| Wysokość: | 20 mm |
| Szerokość: | 244 mm |
