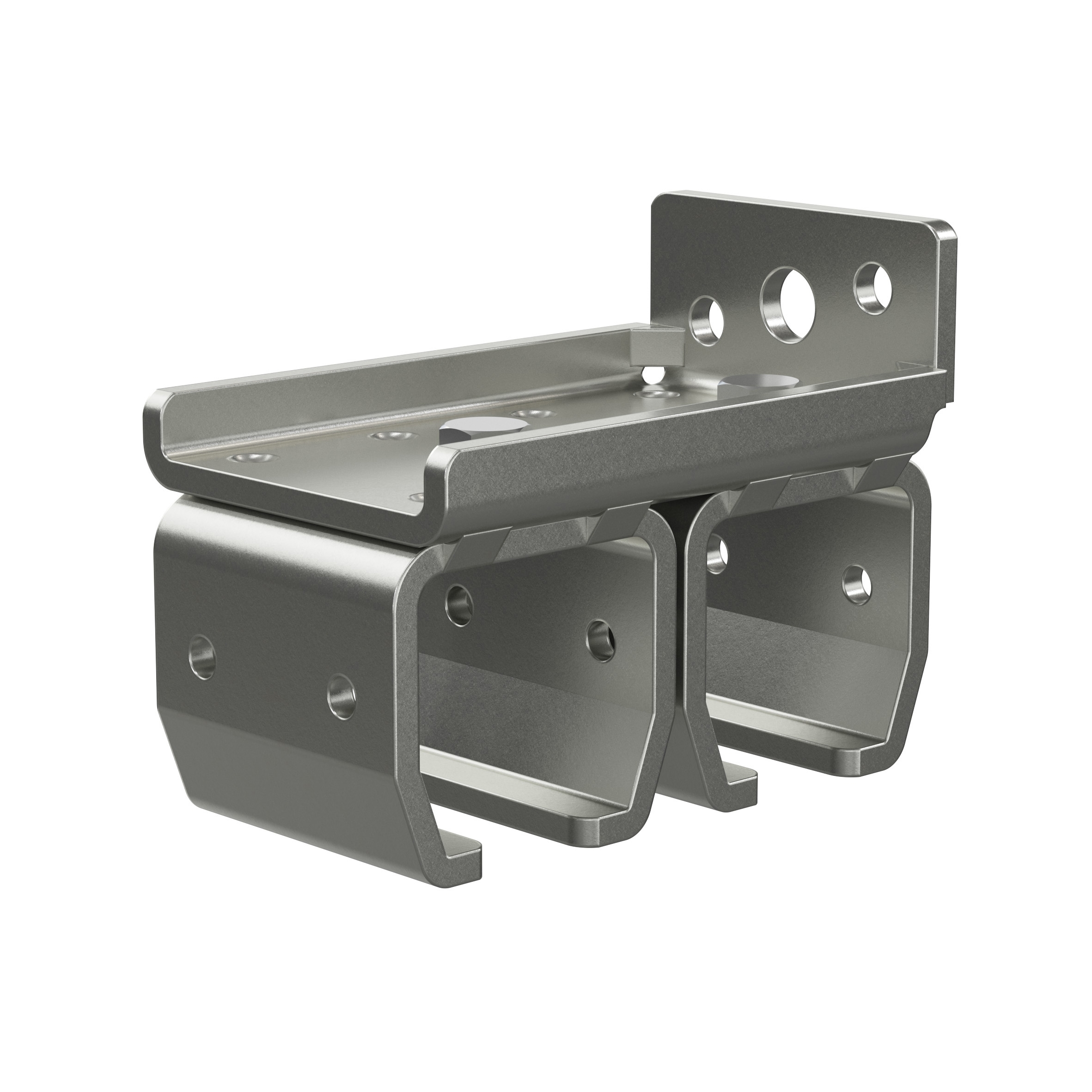

Mocowanie do podwójnej ściany, brama przesuwna MEA rozmiar 1, ocynkowane 10335640
Informacje dot. produktu "Mocowanie do podwójnej ściany, brama przesuwna MEA rozmiar 1, ocynkowane 10335640"
Stałe mocowanie ścienne pozwala zawiesić rurę przewodową bezpośrednio na ścianie bez możliwości regulacji. Jest to najbardziej ekonomiczne rozwiązanie, gdy położenie rury jest ustalone od samego początku.
Ten oryginalny element firmy MEA Metal Applications jest dostępny w rozmiarze nr 1: wersja ocynkowana galwanicznie.
Zalety tego elementu
- Ocynkowany galwanicznie – zabezpieczony przed czynnikami atmosferycznymi przy standardowym zastosowaniu na zewnątrz
- Dopasowany wymiarowo do wszystkich elementów MEA rozmiaru nr 1
- Dostępny pojedynczo lub w opakowaniach po 10 sztuk
Zastosowanie i montaż
Pierwszy punkt zawieszenia znajduje się około 10 cm od końca rury, a kolejne rozmieszczone są co 75 cm, wycentrowane względem rury. W miejscach połączeń rur należy zastosować dodatkowe mocowanie obok mufy łączącej.
Dane techniczne
| Cechy | Wartość |
|---|---|
| Producent | MEA Metal Applications |
| Numer katalogowy MEA | 10335640 |
| Rodzaj produktu | Mocowanie dwuścienne |
| Rozmiar MEA | nr 1 |
| Szerokość | 50 mm |
| Wysokość | 77 mm |
| Długość | 50 mm |
| Grubość materiału/ścianki | 4 mm |
| Średnica otworu | 11 mm |
| Materiał | Stal S235JR |
| Powierzchnia | ocynkowana galwanicznie |
| Waga jednostkowa | 0,62 kg |
| Jednostka opakowaniowa | 10 sztuk |

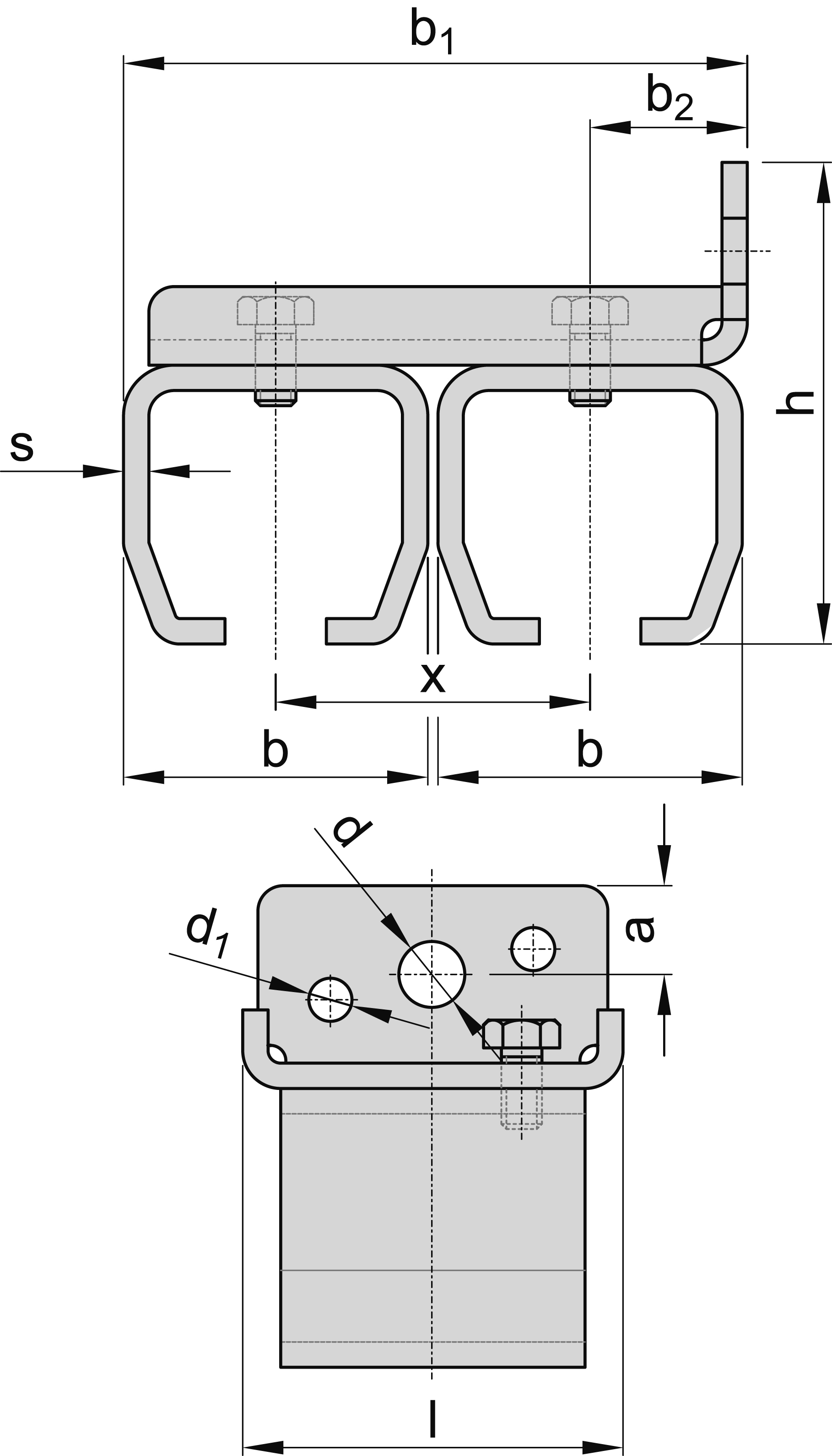

| Pozostałe wymiary MEA (mm) | b 50 · d 11 · h 77 · l 50 · s 4 · x 52 |
Zakres dostawy
1 sztuka. Elementy mocujące należy dobrać odpowiednio do warunków budowlanych na miejscu i nie są one zawarte w zestawie.
Odpowiednie elementy z systemu MEA
Aby instalacja działała prawidłowo, wszystkie elementy muszą mieć ten sam rozmiar MEA. Pasują do niej następujące artykuły:
- Rura przewodowa rozmiar nr 1 – nr kat. 60.0001.7
- Mufka łącząca rozmiar nr 1 – nr kat. 60.0067.7
- Podwójna rolka rozmiar nr 1 – nr kat. 60.0090.7
Na co należy zwrócić uwagę przy wyborze
Wszystkie elementy systemu bram przesuwnych MEA są do siebie dopasowane. Należy upewnić się, że rura prowadząca, zespół rolkowy, elementy mocujące i akcesoria mają ten sam rozmiar MEA. Wszystkie podane wymiary są wartościami przybliżonymi zgodnie z normą MEA i mogą się różnić w ramach standardowych tolerancji technicznych.
Nie masz pewności, który rozmiar pasuje do Twojej bramy? Podaj nam wagę bramy, jej szerokość i sposób montażu – dobierzemy dla Ciebie odpowiednie komponenty.
| Długość: | 50 mm |
|---|---|
| Forma: | Mocowanie do podwójnej ściany |
| Grubość ścianki | Grubość materiału: | 4 mm |
| Materiał: | Stal |
| Powierzchnia: | ocynkowane galwanicznie |
| Wysokość: | 77 mm |
| Średnica otworu w mm: | 11 |
| Szerokość: | 50 mm |
