Ocynkowana rolka stalowa dolna do bramy przesuwnej MEA, Ø 100 mm, 10337636
Informacje dot. produktu "Ocynkowana rolka stalowa dolna do bramy przesuwnej MEA, Ø 100 mm, 10337636"

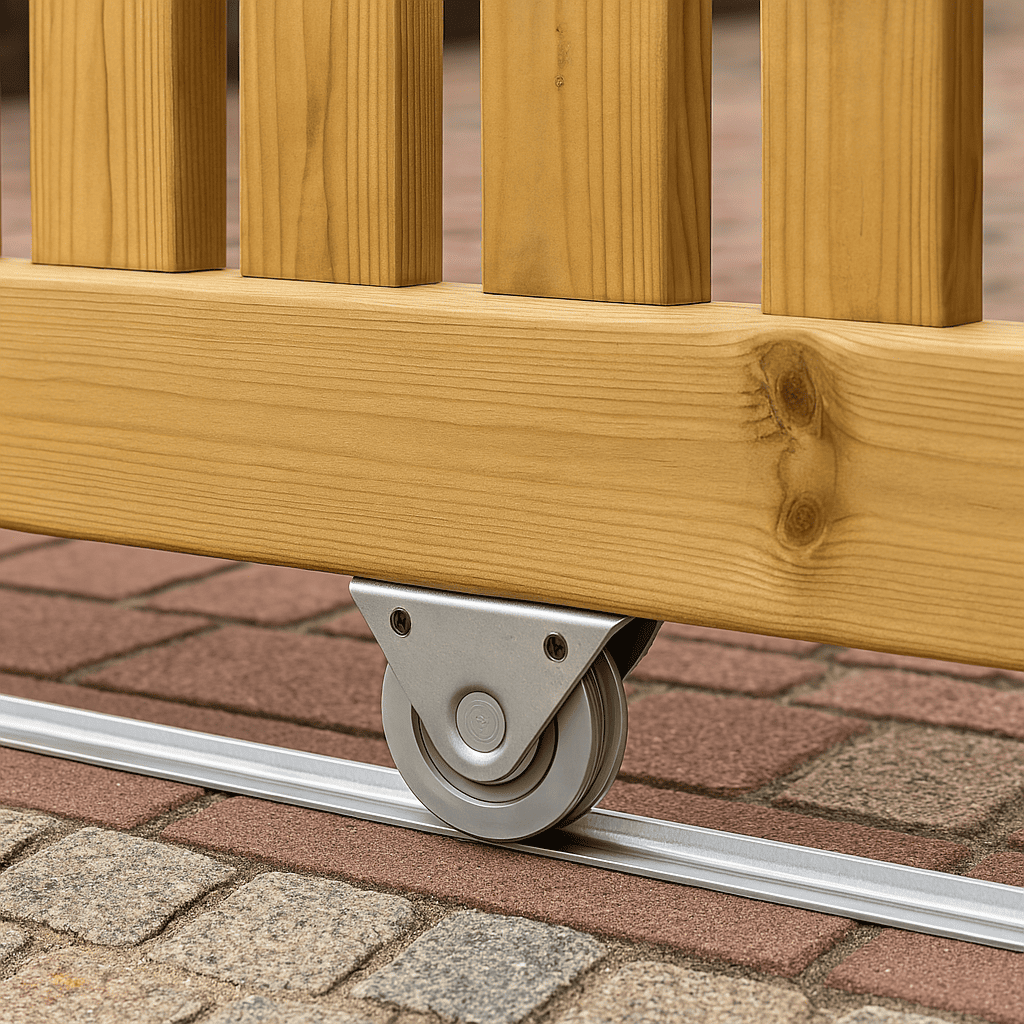

Stalowa rolka porusza się po szynie prowadzącej umieszczonej na podłodze i podtrzymuje bramę od dołu. Wysokiej jakości łożyska kulkowe zapewniają dużą nośność przy płynnej pracy.
Ten oryginalny element firmy MEA Metal Applications jest wykonany w wersji przedstawionej na zdjęciu: średnica rolki Ø 100 mm, dopuszczalne obciążenie 500 kg na rolkę, wersja ocynkowana galwanicznie.
Zalety tego elementu
- Nośność zgodnie z danymi producenta: 500 kg na rolkę
- Ocynkowane galwanicznie – zabezpieczone przed czynnikami atmosferycznymi w typowych warunkach zewnętrznych
Zastosowanie i montaż
Rolkę mocuje się do skrzydła bramy za pomocą gwintowanego trzpienia. Szerokość rowka musi być dopasowana do istniejącej szyny prowadzącej.
Dane techniczne
| Cechy | Wartość |
|---|---|
| Producent | MEA Metal Applications |
| Numer katalogowy MEA | 10337636 |
| Rodzaj produktu | Dolna rolka stalowa, z podwójnym łożyskiem |
| Średnica rolki/średnica zewnętrzna | Ø 100 mm |
| Nośność | 500 kg na rolkę |
| Szerokość | 35 mm |
| Gwint | M10 |
| Materiał | Stal S235JR / łożyska kulkowe wysokiej jakości |
| Powierzchnia | ocynkowane galwanicznie |
| Waga jednostkowa | 1,73 kg |
| Pozostałe wymiary MEA (mm) | d (średnica rolki) 100 · d1 (średnica dna rowka) 84 · d2 (gwint) M10 · a 8 · a1 39 · b (szerokość całkowita) 81 · b1 (szerokość rolki) 35 · rb (szerokość rowka) 20 · szerokość szyny prowadzącej maks. 20 |
Zakres dostawy
1 sztuka. Elementy mocujące należy dobrać odpowiednio do warunków konstrukcyjnych na miejscu i nie są one zawarte w zestawie.
Na co należy zwrócić uwagę przy doborze
Szerokość rowka rolki musi pasować do istniejącej szyny jezdnej. Podano nośność na jedną rolkę. Wszystkie podane wymiary są wartościami przybliżonymi zgodnie z MEA i mogą się różnić w ramach standardowych tolerancji technicznych.
Nie masz pewności, jaki rozmiar pasuje do Twojej bramy? Podaj nam masę bramy, jej szerokość oraz rodzaj montażu – dobierzemy dla Ciebie odpowiednie elementy.
| Durchmesser: | Ø 100 mm |
|---|---|
| Form: | Laufrolle |
| Gewinde : | M10 |
| Oberfläche: | galvanisch verzinkt |
| Werkstoff: | Stahl / Qualitätskugellager |
| Breite: | 35 mm |
