Ocynkowana stalowa rolka dolna do bramy przesuwnej MEA, Ø 120 mm, 10337672
Informacje dot. produktu "Ocynkowana stalowa rolka dolna do bramy przesuwnej MEA, Ø 120 mm, 10337672"

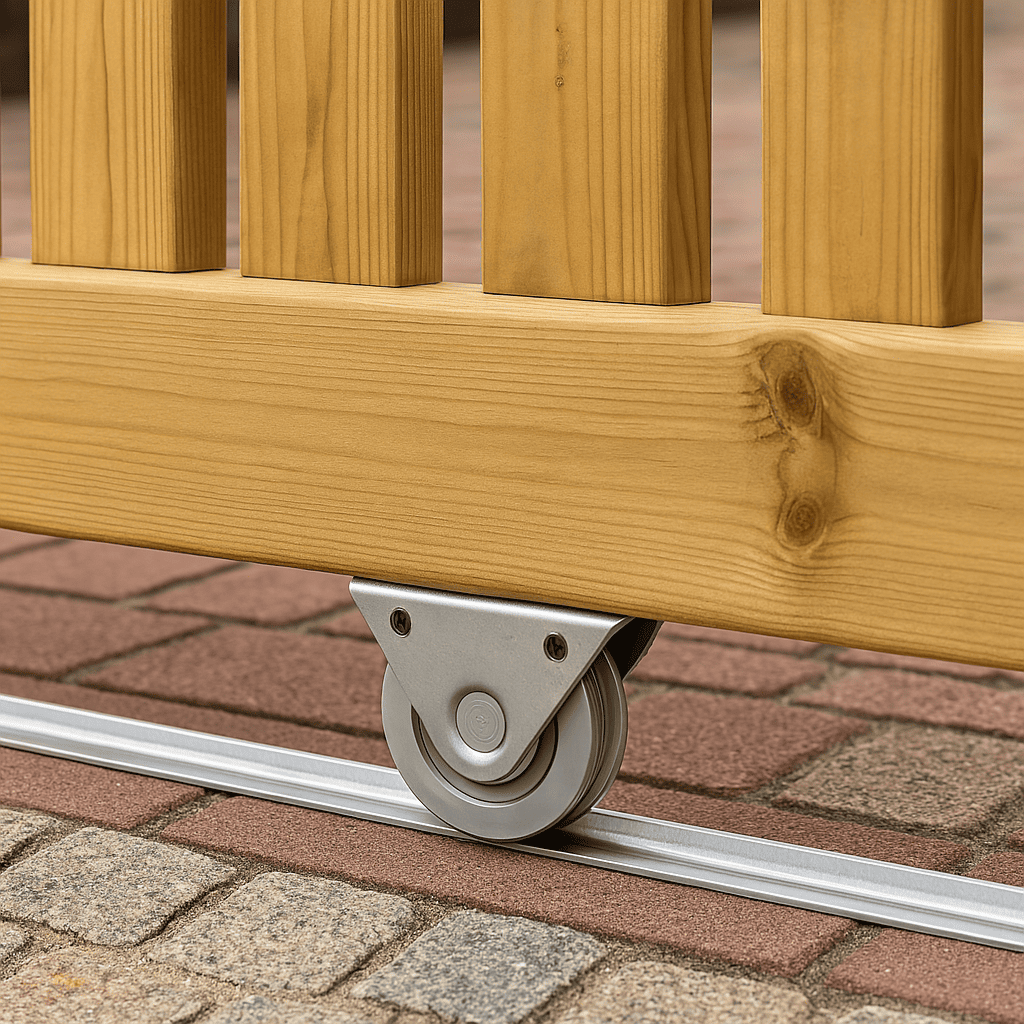

Stalowa rolka porusza się po szynie prowadzącej umieszczonej przy podłodze i podtrzymuje bramę od dołu. Wysokiej jakości łożyska kulkowe zapewniają dużą nośność przy płynnej pracy.
Ten oryginalny element firmy MEA Metal Applications jest wykonany w wersji przedstawionej na zdjęciu: średnica rolki Ø 120 mm, dopuszczalne obciążenie 270 kg na rolkę, wersja ocynkowana galwanicznie.
Zalety tego elementu
- Nośność zgodnie z danymi producenta: 270 kg na rolkę
- Ocynkowane galwanicznie – zabezpieczone przed czynnikami atmosferycznymi w typowych warunkach zewnętrznych
Zastosowanie i montaż
Rolkę mocuje się do skrzydła bramy za pomocą gwintowanego trzpienia. Szerokość rowka musi być dopasowana do istniejącej szyny jezdnej.
Dane techniczne
| Cechy | Wartość |
|---|---|
| Producent | MEA Metal Applications |
| Numer katalogowy MEA | 10337672 |
| Rodzaj produktu | Dolna rolka stalowa, z pojedynczym łożyskiem |
| Średnica rolki/średnica zewnętrzna | Ø 120 mm |
| Nośność | 270 kg na rolkę |
| Szerokość | 30 mm |
| Gwint | M12 |
| Materiał | Stal S235JR / łożyska kulkowe wysokiej jakości |
| Powierzchnia | ocynkowana galwanicznie |
| Waga jednostkowa | 2,26 kg |
| Pozostałe wymiary MEA (mm) | d (średnica rolki) 120 · d1 (średnica dna rowka) 100 · d2 (gwint) M12 · a 7 · a1 41 · b (szerokość całkowita) 86 · b1 (szerokość rolki) 30 · rb (szerokość rowka) 13,5 · maksymalna szerokość szyny prowadzącej 14 |
Zakres dostawy
1 sztuka. Elementy mocujące należy dobrać odpowiednio do warunków konstrukcyjnych na miejscu i nie są one zawarte w zestawie.
Na co należy zwrócić uwagę przy wyborze
Szerokość rowka rolki musi pasować do istniejącej szyny jezdnej. Podano nośność na jedną rolkę. Wszystkie podane wymiary są wartościami przybliżonymi zgodnie z MEA i mogą się różnić w ramach standardowych tolerancji technicznych.
Nie masz pewności, jaki rozmiar pasuje do Twojej bramy? Podaj nam masę bramy, jej szerokość oraz sposób montażu – dobierzemy dla Ciebie odpowiednie elementy.
| Durchmesser: | Ø 120 mm |
|---|---|
| Form: | Laufrolle |
| Gewinde : | M12 |
| Oberfläche: | galvanisch verzinkt |
| Werkstoff: | Stahl / Qualitätskugellager |
| Breite: | 30 mm |
