Rohrverbinder T-Stück kurz Ø 48,3 mm (1 1/2") / 33,7 mm (1") | Temperguss verzinkt | 101D48/B34

FeNau GmbH

52,92 zł*

Ceny z VAT plus koszty wysyłki

Dostępne od ręki, czas dostawy: Lieferzeit 1-2 Werktage

Stk

Stan magazynowy: 55

Numer produktu: 101D48/B34

EAN: 4251412904028

Waga: 0.46 kg

20 000 produktów w magazynie

Dane CAD po zalogowaniu

ponad 200 000 zadowolonych klientów

Dostawa na cały świat

Informacje dot. produktu "Rohrverbinder T-Stück kurz Ø 48,3 mm (1 1/2") / 33,7 mm (1") | Temperguss verzinkt | 101D48/B34"

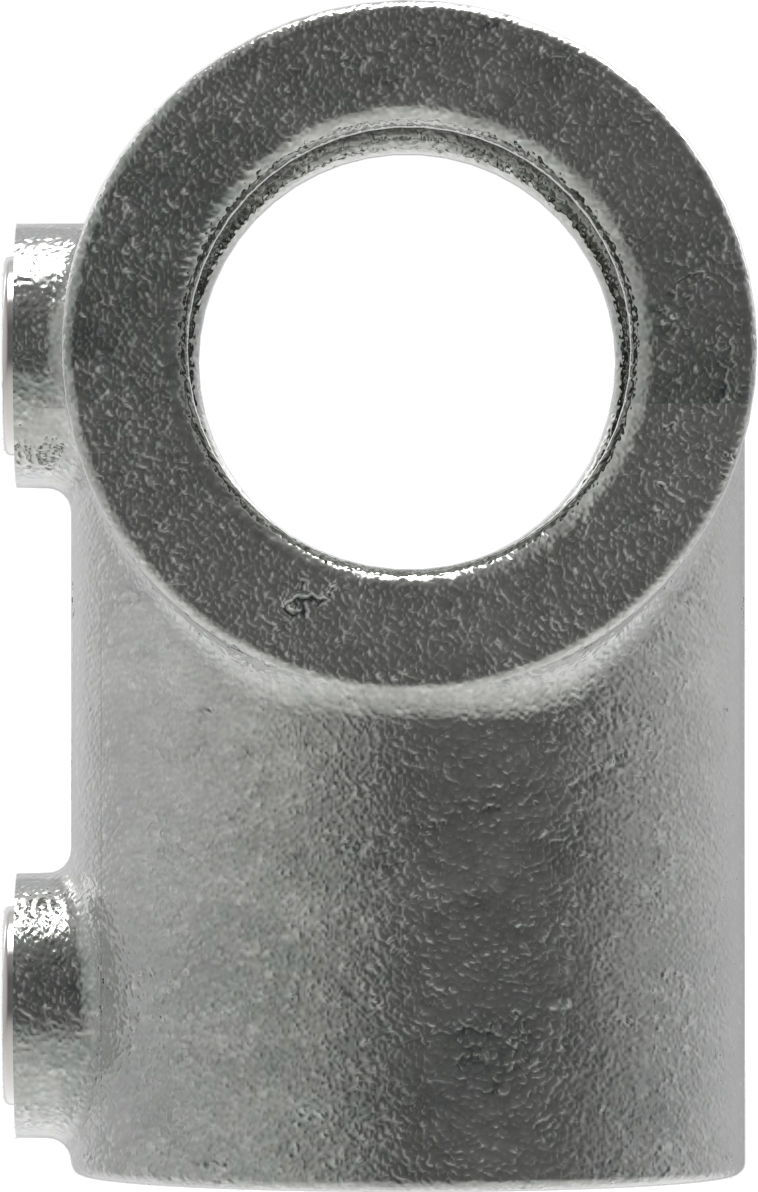

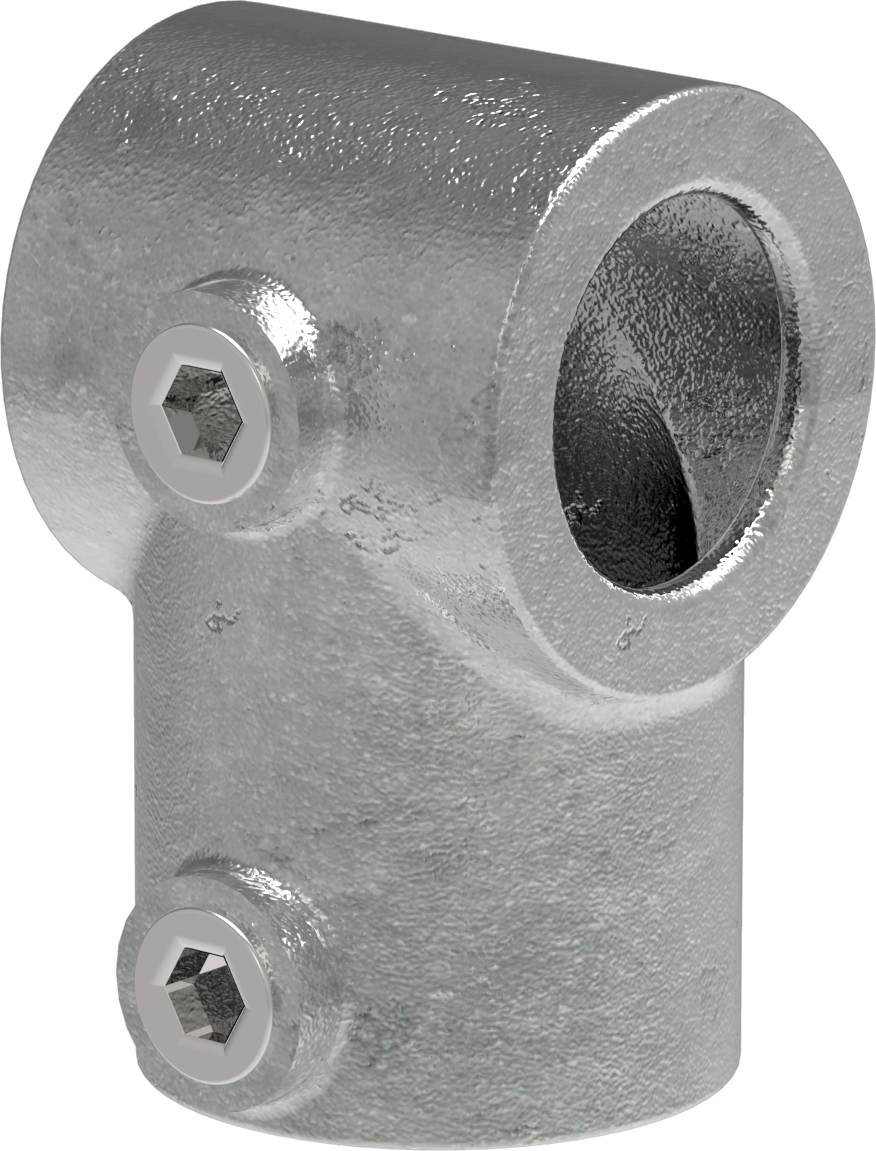

Rohrverbinder T-Stück kurz Ø 48,3 mm (1 1/2") / 33,7 mm (1")

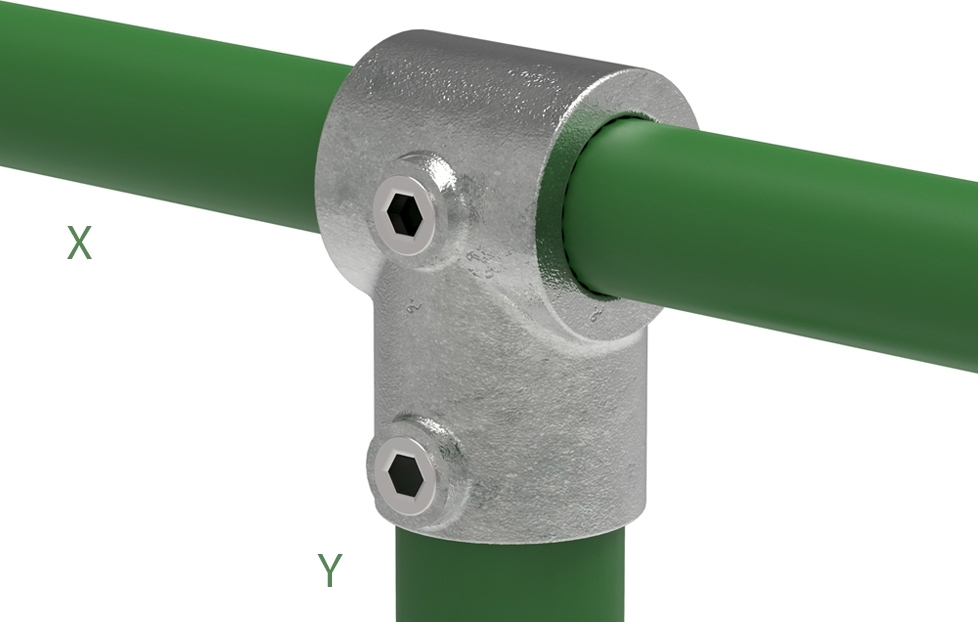

Mit dem T-Stück kurz setzen Sie einen rechtwinkligen Abgang auf ein durchlaufendes Rohr – ohne Schweißen und ohne Bohren. Das Rohr läuft durch den Verbinder hindurch, der Abgang wird eingesteckt und über die Klemm-Schneidschraube fixiert.

Passt das auf mein Rohr?

Dieser Artikel passt auf Rohr mit 48,3 mm Außendurchmesser (1 1/2"). Die zweite Aufnahme ist für Rohr mit 33,7 mm (1").

Kurz zur Maßangabe: Maßgeblich ist immer der Außendurchmesser des Rohrs, nicht die Zollangabe des Gewindes. Wer nach „40 mm“ sucht, meint in aller Regel 42,4 mm (1 1/4"), „50 mm“ sind 48,3 mm (1 1/2") und „60 mm“ sind 60,3 mm (2").

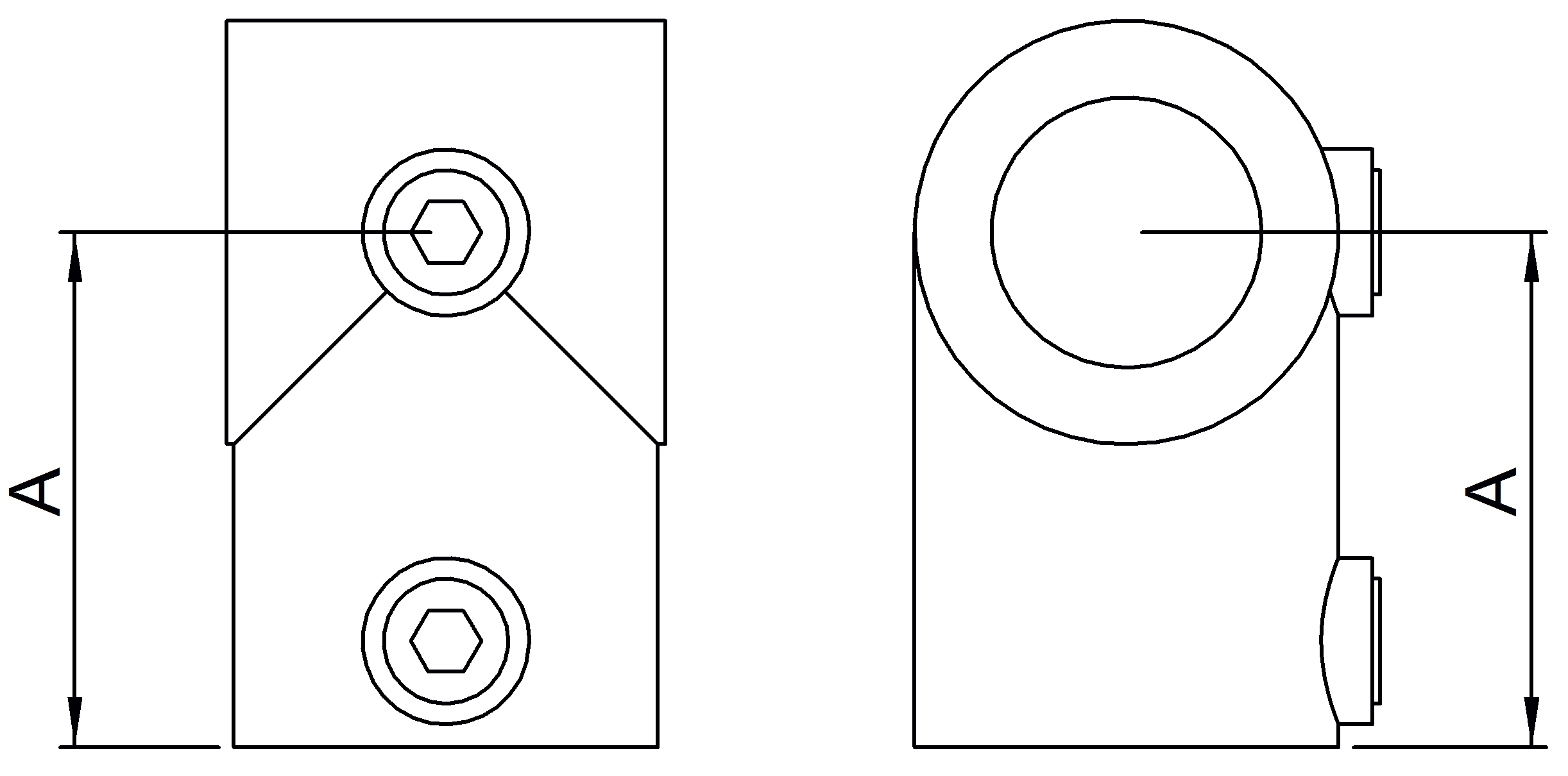

Maße der Baureihe 101

Für Rohr	Maß a	Einstecktiefe	Sechskantschlüssel
17,2 mm	30 mm	–	301T21
21,3 mm	35 mm	25 mm	301T21
26,9 mm	41 mm	28 mm	301AB
33,7 mm	46 mm	29 mm	301AB
42,4 mm	60 mm	39 mm	301CDE
48,3 mm	68 mm	42 mm	301CDE
60,3 mm	84 mm	54 mm	301CDE

Technische Daten

Merkmal	Wert
Artikelnummer	101D48/B34
für Rohr Ø (außen)	48,3 mm (1 1/2")
zweites Rohr Ø (außen)	33,7 mm (1")
Werkstoff	Temperguss nach ASTM A197
Oberfläche	feuerverzinkt nach ASTM A153, zusätzlich elektrogalvanisiert
Schrauben	Edelstahl-Klemm-Schneidschrauben, montiert
benötigter Sechskantschlüssel	301CDE (3/8")
Anzugsmoment	40 Nm
zulässiges Biegemoment	1.4 kNm
zulässige Demontagekraft	7.8 kN (1 Klemmschraube)
Sicherheitskoeffizient	2,0
Norm Rohrmaße	DIN EN ISO 6708 / EN 10255
Einsatzbereich	Innen- und Außenbereich

Lieferumfang

1x T-Stück kurz 101D48/B34
Edelstahl-Klemm-Schneidschrauben, bereits eingesetzt
Sechskantschlüssel, Rohr, Dübel und Stopfen sind nicht enthalten – passendes Zubehör finden Sie weiter unten auf dieser Seite

Montage in vier Schritten

Rohr auf Länge schneiden, entgraten und die Schnittkante gegen Rost schützen.
Verbinder aufschieben beziehungsweise Rohr bis zum Anschlag einstecken.
Ausrichten – solange die Schraube lose ist, lässt sich alles noch drehen.
Klemm-Schneidschraube mit dem passenden Sechskantschlüssel anziehen: 40 Nm bei Schrauben 1/4" und 3/8", 20 Nm bei 1/8".

Die Verbindung ist jederzeit wieder lösbar. Umbauen, verlängern oder korrigieren kostet Sie damit nichts außer ein paar Minuten.

Welche Rohre passen?

Der Verbinder klemmt auf dem Rohr – auf das Material kommt es dabei kaum an. Er funktioniert auf Stahlrohr, Edelstahlrohr und Aluminiumrohr, solange der Außendurchmesser stimmt.

Außendurchmesser ist das entscheidende Maß, nicht die Zollangabe des Gewindes und nicht der Innendurchmesser.
Wandstärke: die Klemm-Schneidschraube muss Material zum Greifen haben. Bei dünnwandigem Rohr vorher an einem Reststück prüfen – sonst drückt die Schraube das Rohr ein, statt es zu klemmen.
Geschliffene Edelstahloberflächen: die Schraube hinterlässt an der Klemmstelle eine Markierung. Dort setzen, wo sie später nicht sichtbar ist.

Typische Anwendungen

Geländer und Handläufe im Innen- und Außenbereich
Absperrungen, Schutzgeländer, Rammschutz
Treppen-, Balkon- und Rampengeländer
Laden- und Messebau, Warenpräsentation
Regale, Tische und Möbelgestelle aus Rohr
Stall- und Koppelbau, Reitplatzbegrenzung

Hinweis: Nur in Verbindung mit einem durchlaufenden Rohr einsetzbar – der Verbinder wird über das Rohr geschoben, nicht stumpf gestoßen.

Belastung und Sicherheit

Zulässiges Biegemoment: 1.4 kNm
Zulässige Demontagekraft: 7.8 kN (1 Klemmschraube)
Das System erfüllt spezifizierte Belastungen bis 1500 N/m, der Sicherheitskoeffizient beträgt 2,0.
Anzugsmoment: 40 Nm bei Schrauben 1/4" und 3/8", 20 Nm bei 1/8".
Die angegebenen Biegemomente gelten nur, wenn Boden- und Wandflansche auf ebenem Untergrund montiert sind.
Bei der Befestigung von Flanschen ist zusätzlich die zulässige Tragfähigkeit der Gewindestifte, Befestigungsmittel und Baustoffe zu berücksichtigen.
Durch dynamische Lasten können sich Schraubverbindungen lockern. Den festen Sitz aller Schrauben regelmäßig prüfen und nachziehen – das Intervall legt der Betreiber nach Einsatzart fest.
Nicht für den Gerüstbau zugelassen.

Warum Temperguss, feuerverzinkt und zusätzlich galvanisiert?

Der Grundkörper ist Temperguss nach ASTM A197 – zäh statt spröde, mit guter Zugfestigkeit und ausreichender Dehnung. Er nimmt Stöße auf, ohne zu brechen. Die Feuerverzinkung nach ASTM A153 bringt die dicke, dauerhafte Zinkschicht für den Außeneinsatz, die anschließende Elektrogalvanisierung macht die Oberfläche glatt und gleichmäßig.

Zubehör und Sonderwünsche

Ersatz-Schneidschrauben und Sechskantschlüssel finden Sie im Zubehörbereich dieses Artikels.
Rohre schneiden wir Ihnen auf Wunsch auf Maß zu.
Pulverbeschichtung in Ihrem RAL-Ton ist auf Anfrage möglich.

Złącza rurowe \| Typy:	Trójnik
Ø rury \| Ø zewnętrzny \| Ø przyłącza:	Ø 48,3 mm / Ø 33,7 mm

Zubehör

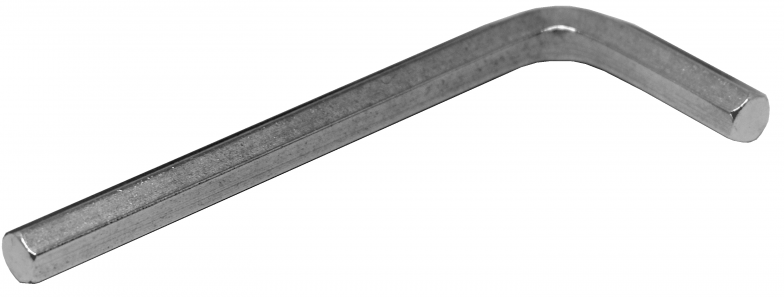

301CDE
