Rolka odlewana z uchwytem do bramy wiszącej MEA, ocynkowana, uchwyt Ø 75 mm 10330128
Informacje dot. produktu "Rolka odlewana z uchwytem do bramy wiszącej MEA, ocynkowana, uchwyt Ø 75 mm 10330128"

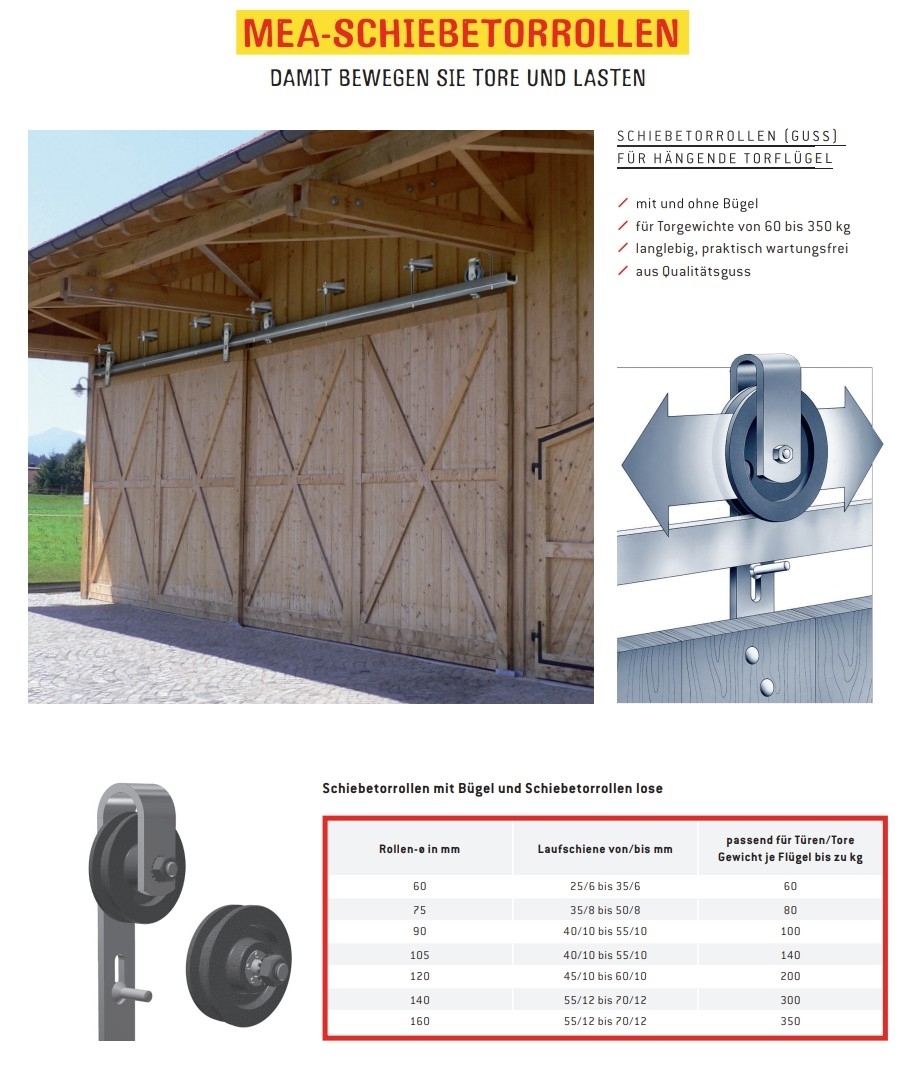

Rolka odlewana z uchwytem stanowi kompletny mechanizm rolkowy do wiszących, ręcznie obsługiwanych bram poruszających się po płaskiej szynie stalowej. Wysokiej jakości żeliwo szare zapewnia płynną i równomierną pracę.
Ten oryginalny element firmy MEA Metal Applications jest dostępny w przedstawionej na zdjęciu wersji: średnica rolki Ø 75 mm, dopuszczalne obciążenie 40 kg na rolkę / maks. 80 kg skrzydła bramy, rolka z powłoką ochronną, wspornik ocynkowany galwanicznie.
Zalety tego elementu
- Nośność zgodnie z danymi producenta: 40 kg na rolkę / maks. 80 kg skrzydła bramy
- Korpus rolki wykonany z wysokiej jakości żeliwa szarego z powłoką ochronną – odporny na zużycie i kurz
- Łożysko ślizgowe z kołnierzem zamiast łożyska tocznego – odporne na kurz i zanieczyszczenia
- Dostępne pojedynczo lub w opakowaniach po 4 sztuki
Zastosowanie i montaż
Na każdym skrzydle bramy montuje się dwie rolki odlewane; brama powinna wisieć wyśrodkowana względem środka rolek i być prowadzona po podłodze. Należy dobrać rolki o jak największych wymiarach. Dodatkowo wymagany jest odpowiedni zestaw szyn oraz wsporniki ścienne. Dołączone sworznie ślizgowe służą jako zabezpieczenie przed wywieszeniem; luz względem szyny jezdnej bramy nie może przekraczać 2–3 mm.
Dane techniczne
| Cechy | Wartość |
|---|---|
| Producent | MEA Metal Applications |
| Numer katalogowy MEA | 10330128 |
| Rodzaj produktu | Rolka odlewana z uchwytem |
| Średnica rolki/średnica zewnętrzna | Ø 75 mm |
| Nośność | 40 kg na rolkę / maks. 80 kg skrzydła bramy |
| Szerokość | 30 mm |
| Długość | 361 mm |
| Grubość materiału/ścianki | 5 mm |
| Średnica otworu | 7 mm |
| Materiał | Wysokiej jakości żeliwo szare / stal na zawiasy |
| Powierzchnia | Rolka z powłoką ochronną, pałąk ocynkowany galwanicznie |
| Waga jednostkowa | 1,02 kg |
| Jednostka opakowaniowa | 4 sztuki |
| Pozostałe wymiary MEA (mm) | d (średnica rolki) 75 · d1 (średnica podstawy rowka) 61 · d2 (otwór) 7 · b (szerokość pałąka) 30 · h (długość piasty) 65,5 · h1 45 · l (całkowita długość) 361 · l1 20 · rb (szerokość rowka) 10 · s 5 · v (zakres regulacji) 26–61 |
Zakres dostawy
1 rolka odlewana zamontowana w pałąku, wraz z łożyskiem ślizgowym z kołnierzem, śrubą, nakrętką zabezpieczającą i sworzniem ślizgowym. Zestaw szyn, wsporniki ścienne i śruby ścienne nie wchodzą w skład zestawu.
Na co należy zwrócić uwagę przy wyborze
Podane masy bram nie są wartościami maksymalnego obciążenia, lecz sprawdzonymi w praktyce wartościami orientacyjnymi. Rozmiar rolki należy dobrać jak największy. Zestaw szyn i wsporniki ścienne dobiera się w zależności od średnicy rolki. Wszystkie podane wymiary są wartościami przybliżonymi według MEA i mogą się różnić w ramach standardowych tolerancji technicznych.
Nie masz pewności, jaki rozmiar pasuje do Twojej bramy? Podaj nam masę bramy, jej szerokość i sposób montażu – dobierzemy dla Ciebie odpowiednie komponenty.
