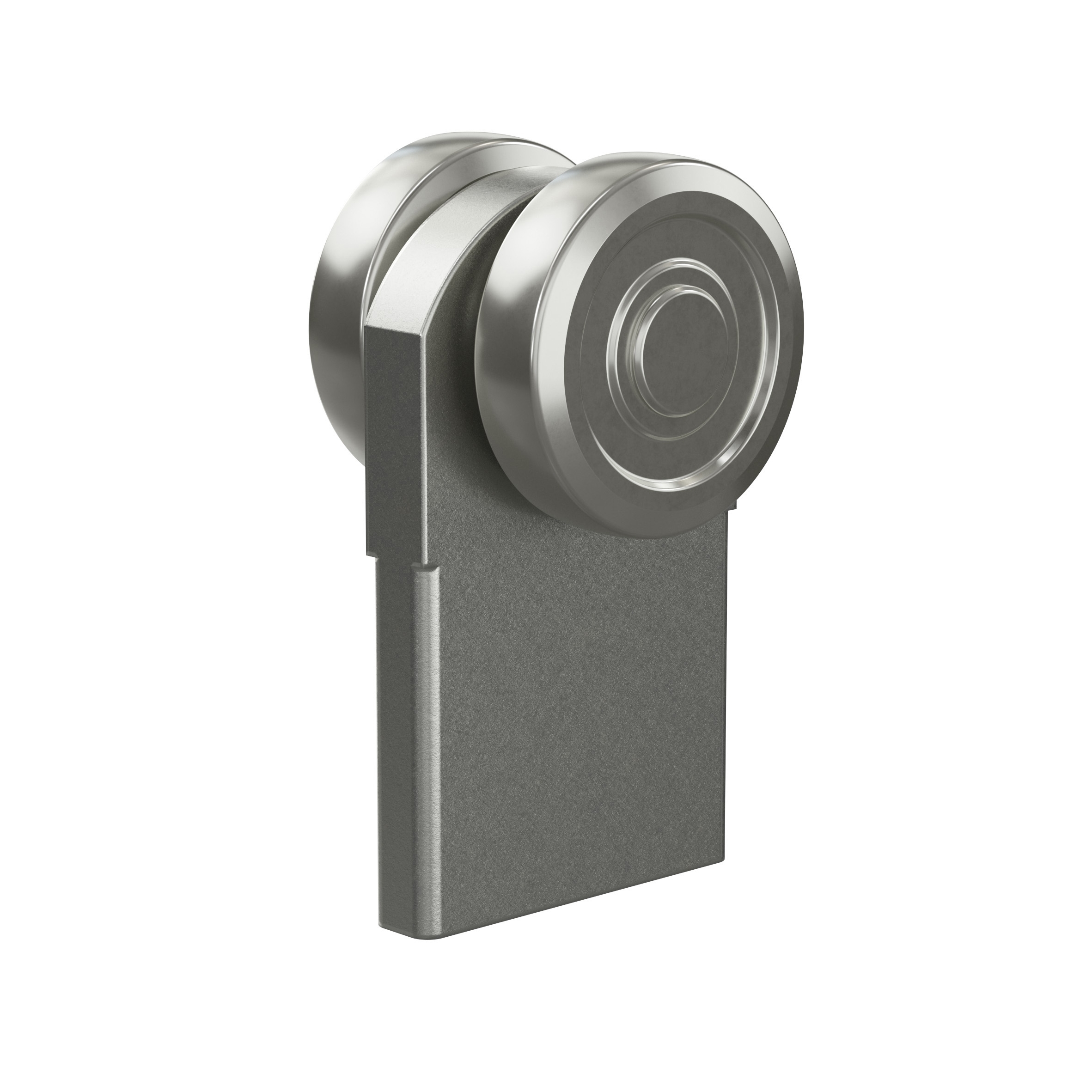

Rolka prosta do przyspawania MEA rozmiar 2, ocynkowana, Ø 35 mm 10336824
Informacje dot. produktu "Rolka prosta do przyspawania MEA rozmiar 2, ocynkowana, Ø 35 mm 10336824"
Jednoosiowy mechanizm rolkowy porusza się w rurze prowadzącej i podtrzymuje skrzydło bramy. Stosuje się go w przypadku lżejszych bram oraz tam, gdzie dostępna jest ograniczona przestrzeń – na przykład w łuku rury prowadzącej.
Ten oryginalny element firmy MEA Metal Applications jest dostępny w rozmiarze nr 2: średnica rolki Ø 35 mm, dopuszczalne obciążenie 100 kg na jeden mechanizm rolkowy / maks. 200 kg skrzydła bramy (obsługa ręczna), wersja ocynkowana galwanicznie.
Zalety tego elementu
- Nośność zgodnie z danymi producenta: 100 kg na jeden mechanizm rolkowy / maks. 200 kg skrzydła bramy (obsługiwane ręcznie)
- Ocynkowane galwanicznie – zabezpieczone przed czynnikami atmosferycznymi w typowych warunkach zewnętrznych
- Bezobsługowe łożyska kulkowe, smarowanie wystarczające na cały okres eksploatacji
- Temperatura pracy od -20 °C do +80 °C
- Wymiary dostosowane do wszystkich elementów MEA w rozmiarze nr 2
Zastosowanie i montaż
Na każde skrzydło bramy montuje się dwa zespoły rolkowe. W przypadku bram drewnianych należy zastosować płytę nośną w połączeniu z wkładką wzmacniającą.
Dane techniczne
| Cechy | Wartość |
|---|---|
| Producent | MEA Metal Applications |
| Numer katalogowy MEA | 10336824 |
| Rodzaj produktu | Rolka pojedyncza do przyspawania |
| Rozmiar MEA | nr 2 |
| Średnica rolki/średnica zewnętrzna | Ø 35 mm |
| Nośność | 100 kg na każdy mechanizm rolkowy / maks. 200 kg skrzydła bramy (obsługa ręczna) |
| Wysokość | 36 mm |
| Długość | 40 mm |
| Grubość materiału/ścianki | 8 mm |
| Materiał | Stal S235JR |
| Powierzchnia | ocynkowana galwanicznie |
| Waga jednej sztuki | 0,28 kg |
| Jednostka opakowania | 10 sztuk |

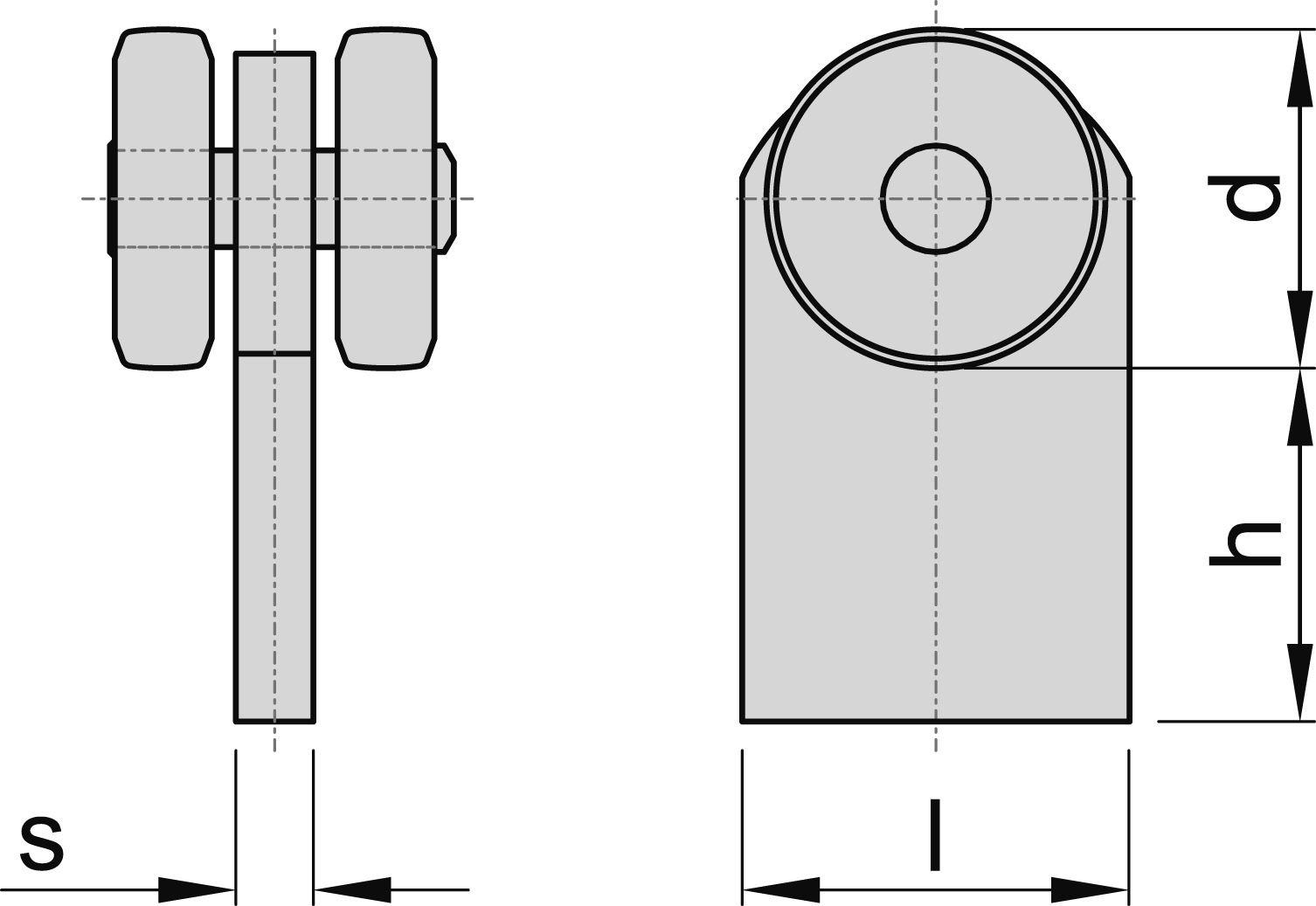

| Pozostałe wymiary MEA (mm) | d 35 · h 36 · l 40 · s 8 |
Zakres dostawy
1 sztuka. Elementy mocujące należy dobrać odpowiednio do warunków budowlanych na miejscu i nie są one zawarte w zestawie.
Odpowiednie komponenty z systemu MEA
Aby instalacja działała prawidłowo, wszystkie elementy muszą mieć ten sam rozmiar MEA. Pasują do niej następujące artykuły:
- Rura przewodząca rozmiar nr 2 – nr art. 60.0002.7
- Płyta nośna rozmiar nr 2 – nr kat. 60.0183.7
- Wzmocnienie rozmiar nr 2 – nr kat. 60.0178.7
- Uchwyt ścienny rozmiar nr 2 – nr kat. 60.0039.7
- Odbojnica rurowa rozmiar nr 2 – nr kat. 60.0078.7
- Rolka prowadząca do podłogi nr 19 – nr kat. 60.0013.10
- Szyna prowadząca nr 19, 6 m – nr kat. 60.0212.7
Na co należy zwrócić uwagę przy wyborze
Decydujące znaczenie ma waga każdego skrzydła bramy. W przypadku bram z napędem elektrycznym oraz przy większych obciążeniach zaleca się stosowanie dwuosiowych rolek podwójnych. Mechanizm rolkowy, rura prowadząca i mocowanie muszą mieć ten sam rozmiar MEA. Wszystkie podane wymiary są wartościami przybliżonymi zgodnie z MEA i mogą się różnić w ramach typowych tolerancji technicznych.
Nie masz pewności, jaki rozmiar pasuje do Twojej bramy? Podaj nam masę bramy, jej szerokość i rodzaj konstrukcji – dobierzemy dla Ciebie odpowiednie komponenty.
| Długość: | 40 mm |
|---|---|
| Forma: | Rolka pojedyncza |
| Grubość ścianki | Grubość materiału: | 8 mm |
| Materiał: | Stal |
| Powierzchnia: | ocynkowane galwanicznie |
| Wysokość: | 36 mm |
| Średnica: | Ø 35 mm |
