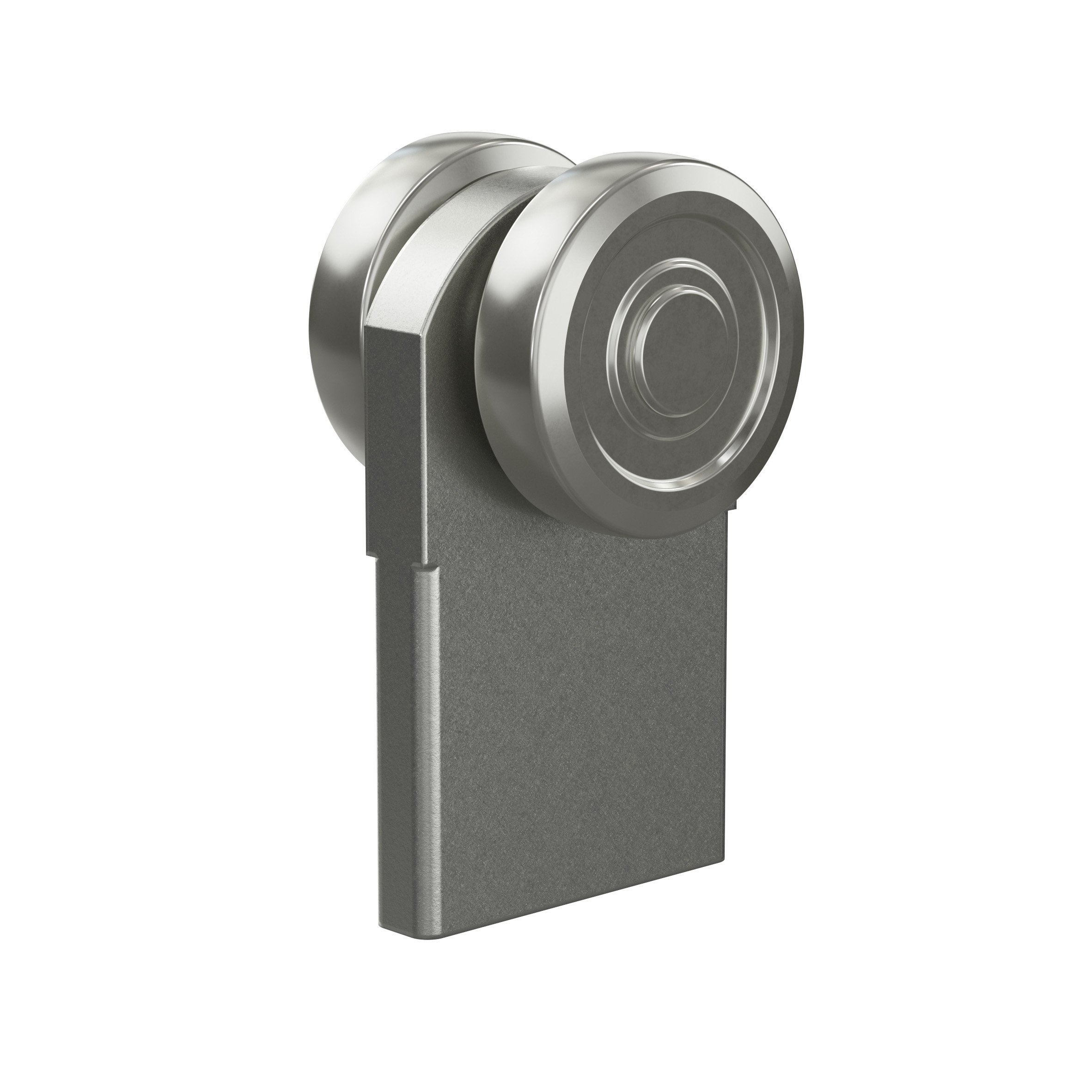

Rolka prosta do przyspawania MEA rozmiar 3, ocynkowana, Ø 48 mm 10336827
Informacje dot. produktu "Rolka prosta do przyspawania MEA rozmiar 3, ocynkowana, Ø 48 mm 10336827"
Jednoosiowy mechanizm rolkowy porusza się w rurze prowadzącej i podtrzymuje skrzydło bramy. Stosuje się go w przypadku lżejszych bram oraz tam, gdzie dostępna jest ograniczona przestrzeń – na przykład w łuku rury prowadzącej.
Ten oryginalny element firmy MEA Metal Applications jest dostępny w rozmiarze nr 3: średnica rolki Ø 48 mm, dopuszczalne obciążenie 200 kg na jeden mechanizm rolkowy / maks. 400 kg skrzydła bramy (obsługa ręczna), wersja ocynkowana galwanicznie.
Zalety tego elementu
- Nośność zgodnie z danymi producenta: 200 kg na jeden mechanizm rolkowy / maks. 400 kg skrzydła bramy (obsługa ręczna)
- Ocynkowane galwanicznie – zabezpieczone przed czynnikami atmosferycznymi w typowych warunkach zewnętrznych
- Bezobsługowe łożyska kulkowe, smarowanie wystarczające na cały okres eksploatacji
- Temperatura pracy od -20 °C do +80 °C
- Wymiary dostosowane do wszystkich elementów MEA w rozmiarze nr 3
Zastosowanie i montaż
Na każde skrzydło bramy montuje się dwa mechanizmy rolkowe. W przypadku bram drewnianych należy zastosować płytę nośną w połączeniu z listwą wzmacniającą.
Dane techniczne
| Cechy | Wartość |
|---|---|
| Producent | MEA Metal Applications |
| Numer katalogowy MEA | 10336827 |
| Rodzaj produktu | Rolka pojedyncza do przyspawania |
| Rozmiar MEA | nr 3 |
| Średnica rolki/średnica zewnętrzna | Ø 48 mm |
| Nośność | 200 kg na każdy mechanizm rolkowy / maks. 400 kg skrzydła bramy (obsługa ręczna) |
| Wysokość | 38 mm |
| Długość | 50 mm |
| Grubość materiału/ścianki | 10 mm |
| Materiał | Stal S235JR |
| Powierzchnia | ocynkowana galwanicznie |
| Waga jednej sztuki | 0,62 kg |

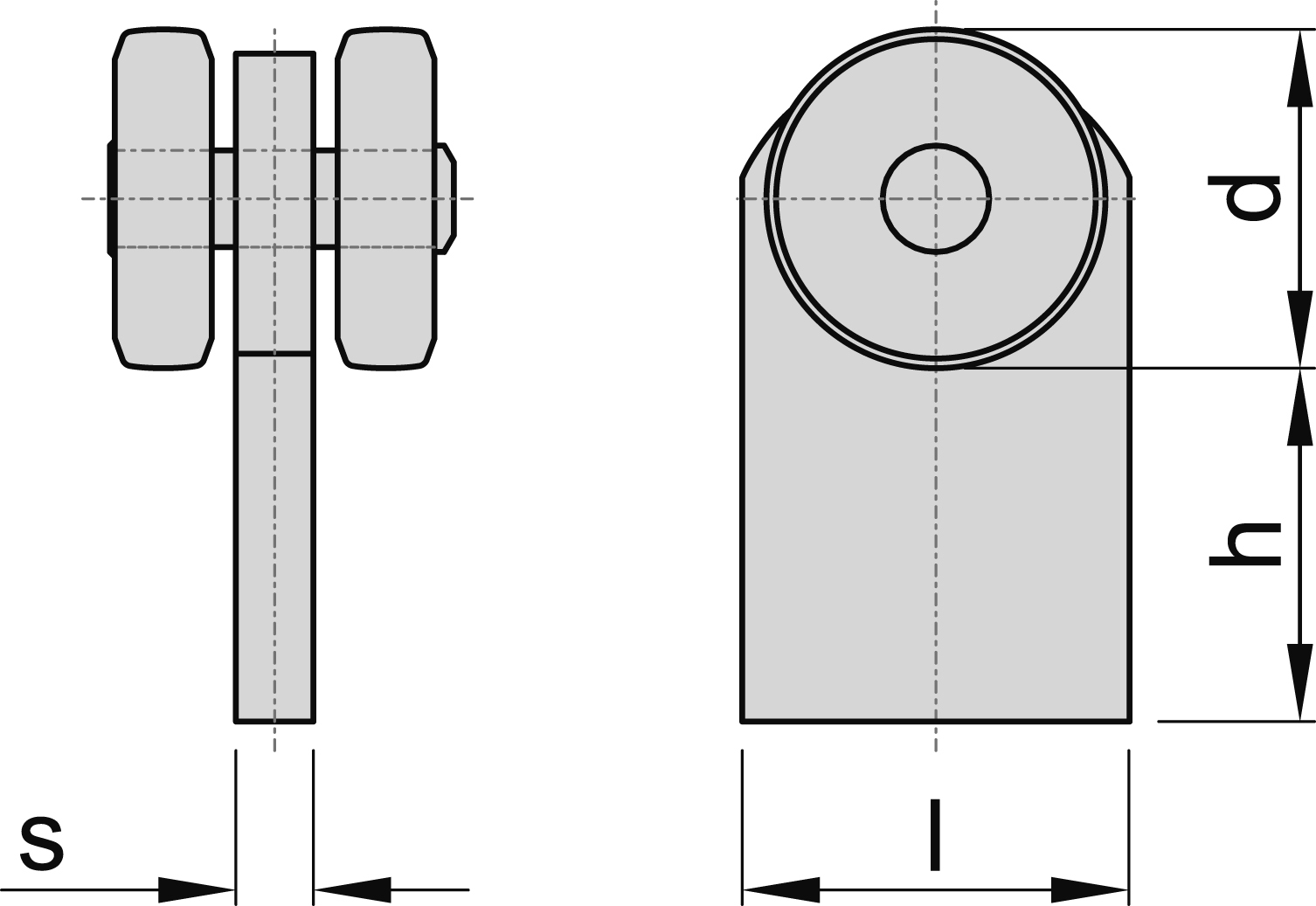

| Pozostałe wymiary MEA (mm) | d 48 · h 38 · l 50 · s 10 |
Zakres dostawy
1 sztuka. Elementy mocujące należy dobrać odpowiednio do warunków budowlanych na miejscu i nie są one zawarte w zestawie.
Odpowiednie komponenty z systemu MEA
Aby instalacja działała prawidłowo, wszystkie elementy muszą mieć ten sam rozmiar MEA. Pasują do niej następujące artykuły:
- Rura przewodząca rozmiar nr 3 – nr kat. 60.0003.7
- Płyta nośna rozmiar nr 3 – nr kat. 60.0184.7
- Wzmocnienie rozmiar nr 3 – nr kat. 60.0179.7
- Uchwyt ścienny rozmiar nr 3 – nr kat. 60.0040.7
- Odbojnica rurowa rozmiar nr 3 – nr kat. 60.0079.7
- Rolka prowadząca do montażu na podłodze nr 32 – nr kat. 60.0014.10
- Szyna prowadząca nr 32, 6 m – nr kat. 60.0213.7
Na co należy zwrócić uwagę przy wyborze
Decydujące znaczenie ma masa każdego skrzydła bramy. W przypadku bram z napędem elektrycznym oraz przy większych obciążeniach zaleca się stosowanie dwuosiowych rolek podwójnych. Mechanizm rolkowy, rura prowadząca i elementy mocujące muszą mieć ten sam rozmiar MEA. Wszystkie podane wymiary są wartościami przybliżonymi zgodnie z MEA i mogą się różnić w ramach standardowych tolerancji technicznych.
Nie mają Państwo pewności, jaki rozmiar pasuje do Państwa bramy? Prosimy podać nam masę bramy, jej szerokość oraz sposób montażu – dobierzemy dla Państwa odpowiednie komponenty.
| Długość: | 50 mm |
|---|---|
| Forma: | Rolka pojedyncza |
| Grubość ścianki | Grubość materiału: | 10 mm |
| Materiał: | Stal |
| Powierzchnia: | ocynkowane galwanicznie |
| Wysokość: | 38 mm |
| Średnica: | Ø 48 mm |
