Dwuosiowy mechanizm rolkowy porusza się w rurze prowadzącej i podtrzymuje skrzydło bramy. Zasadniczo zaleca się stosowanie mechanizmów dwuosiowych: zapewniają one dokładniejsze prowadzenie bramy i cichszą pracę niż rolki jednoosiowe. Ten oryginalny element firmy MEA Metal Applications jest wykonany w rozmiarze nr 0: średnica rolki Ø 22 mm, dopuszczalne obciążenie 45 kg na jeden mechanizm rolkowy / maks. 90 kg skrzydła bramy (obsługiwane ręcznie), wersja ocynkowana galwanicznie. Zalety tego elementu Nośność zgodnie z danymi producenta: 45 kg na każdy zespół rolkowy / maks. 90 kg skrzydła bramy (obsługiwane ręcznie) Ocynkowane galwanicznie – zabezpieczone przed czynnikami atmosferycznymi w typowych warunkach zewnętrznych Bezobsługowe łożyska kulkowe, smarowanie na cały okres eksploatacji Temperatura pracy od -20 °C do +80 °C Wymiary dostosowane do wszystkich elementów MEA w rozmiarze nr 0 Dostępne osobno Zastosowanie i montaż Na każde skrzydło bramy montuje się dwa mechanizmy rolkowe. Połączenie ze skrzydłem bramy odbywa się za pomocą centralnego zawieszenia; w przypadku bram drewnianych należy zastosować płytę nośną w połączeniu z wkładką wzmacniającą. Dane techniczne CechyWartość ProducentMEA Metal Applications Numer katalogowy MEA10330917 Rodzaj produktuPodwójna rolka Rozmiar MEAnr 0 Średnica rolki/średnica zewnętrznaØ 22 mm Nośność45 kg na każdy mechanizm rolkowy / maks. 90 kg skrzydła bramy (napęd ręczny) Wysokość47–61 mm Długość102 mm GwintM10 MateriałStal S235JR Powierzchniaocynkowana galwanicznie Waga jednostkowa0,23 kg Jednostka opakowaniowa1 sztuka Pozostałe wymiary MEA (mm)b1 16 · b2 16 · d 22 · d1 M10 · h 47–61 · l 102 Zakres dostawy 1 sztuka. Elementy mocujące należy dobrać odpowiednio do warunków budowlanych na miejscu i nie są one zawarte w zestawie. Odpowiednie elementy z systemu MEA Aby instalacja działała prawidłowo, wszystkie elementy muszą mieć ten sam rozmiar MEA. Pasują do niej następujące artykuły: Rura przewodząca rozmiar nr 0 – nr kat. 60.0000.7 Płyta nośna rozmiar nr 0 – nr kat. 60.0181.7 Wzmocnienie rozporowe rozmiar nr 0 – nr kat. 60.0176.7 Uchwyt ścienny rozmiar nr 0 – nr kat. 60.0037.7 Odbojnica rurowa rozmiar nr 0 – nr kat. 60.0076.7 Rolka prowadząca podłogowa nr 10 – nr kat. 60.0187.7 Szyna prowadząca nr 10, 6 m – nr kat. 60.0211.7 Na co należy zwrócić uwagę przy wyborze Decydująca jest masa jednego skrzydła bramy, a nie całkowita masa bramy. Na każde skrzydło bramy montuje się dwa zespoły rolkowe. Zespół rolkowy, rura prowadząca i elementy mocujące muszą mieć ten sam rozmiar MEA. Wszystkie podane wymiary są wartościami przybliżonymi zgodnie z normą MEA i mogą się różnić w ramach standardowych tolerancji technicznych. Nie masz pewności, jaki rozmiar pasuje do Twojej bramy? Podaj nam masę bramy, jej szerokość oraz sposób montażu – dobierzemy dla Ciebie odpowiednie komponenty.

Stałe mocowanie sufitowe pozwala na zawieszenie rury prowadzącej bezpośrednio pod sufitem bez możliwości regulacji. Ten oryginalny element firmy MEA Metal Applications jest dostępny w rozmiarze nr 0: wersja ocynkowana galwanicznie. Zalety tego elementu Ocynkowane galwanicznie – zabezpieczone przed czynnikami atmosferycznymi w typowych warunkach zewnętrznych Wymiary dostosowane do wszystkich elementów MEA w rozmiarze nr 0 Dostępny pojedynczo lub w opakowaniach po 10 sztuk Zastosowanie i montaż Pierwszy punkt zawieszenia znajduje się około 10 cm od końca rury, a kolejne rozmieszczone są co 75 cm w odległości od środka rury. W przypadku połączeń rur należy zastosować dodatkowe mocowanie obok mufy łączącej. Dane techniczne CechyWartość ProducentMEA Metal Applications Numer katalogowy MEA10333030 Rodzaj produktuMocowanie sufitowe Rozmiar MEAnr 0 Szerokość38 mm Wysokość41 mm Długość40 mm Grubość materiału/ścianki3 mm Średnica otworu9 mm MateriałStal S235JR Powierzchniaocynkowana galwanicznie Waga jednej sztuki0,20 kg Jednostka opakowaniowa10 sztuk Pozostałe wymiary MEA (mm)b 38 · d 9 · h 41 · l 40 · s 3 Zakres dostawy 1 sztuka. Elementy mocujące należy dobrać odpowiednio do warunków budowlanych na miejscu i nie są one zawarte w zestawie. Odpowiednie elementy z systemu MEA Aby instalacja działała prawidłowo, wszystkie elementy muszą mieć ten sam rozmiar MEA. Pasują do niej następujące artykuły: Rura przewodowa rozmiar nr 0 – nr kat. 60.0000.7 Mufa łącząca rozmiar nr 0 – nr kat. 60.0066.7 Podwójna rolka rozmiar nr 0 – nr art. 60.0089.7 Na co należy zwrócić uwagę przy wyborze Wszystkie elementy konstrukcyjne systemu bram przesuwnych MEA są do siebie dopasowane. Należy upewnić się, że rura prowadząca, zespół rolkowy, elementy mocujące i akcesoria mają ten sam rozmiar MEA. Wszystkie podane wymiary są wartościami przybliżonymi zgodnie z normą MEA i mogą się różnić w granicach standardowych tolerancji technicznych. Nie masz pewności, jaki rozmiar pasuje do Twojej bramy? Podaj nam masę bramy, jej szerokość oraz rodzaj konstrukcji – dobierzemy dla Ciebie odpowiednie komponenty.

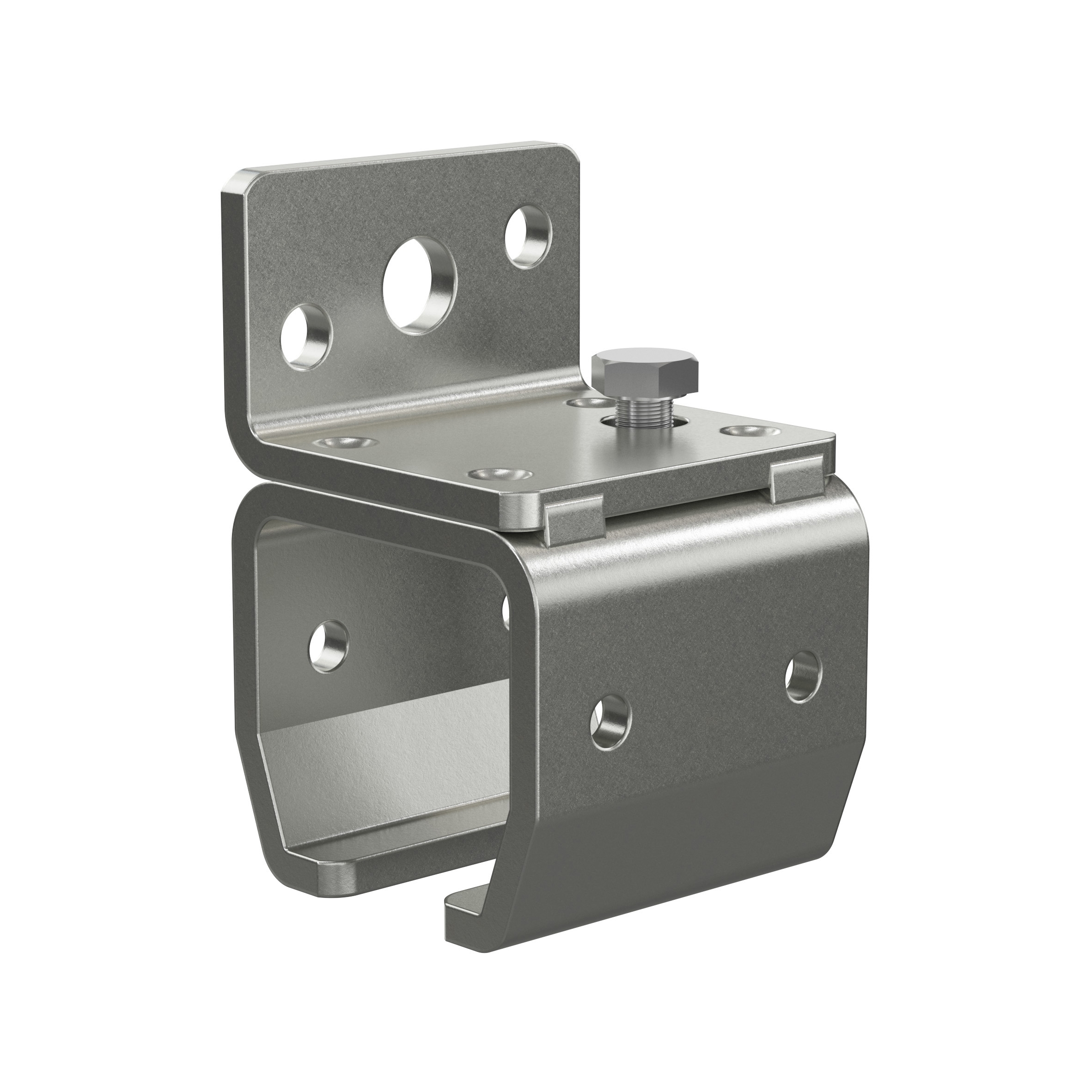

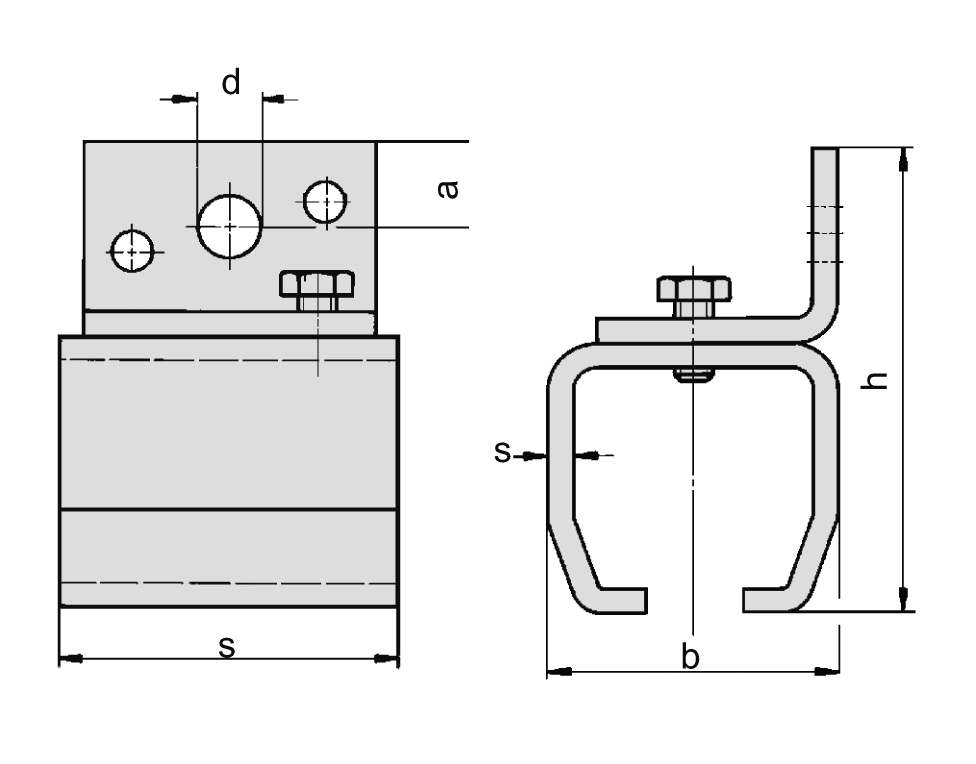

Stałe mocowanie ścienne pozwala zawiesić rurę przewodową bezpośrednio na ścianie bez możliwości regulacji. Jest to najbardziej ekonomiczne rozwiązanie, gdy położenie rury jest ustalone od samego początku. Ten oryginalny element firmy MEA Metal Applications jest dostępny w rozmiarze nr 0: wersja ocynkowana galwanicznie. Zalety tego elementu Ocynkowane galwanicznie – zabezpieczone przed czynnikami atmosferycznymi w typowych warunkach zewnętrznych Wymiary dopasowane do wszystkich komponentów MEA w rozmiarze nr 0 Dostępny pojedynczo lub w opakowaniach po 10 sztuk Zastosowanie i montaż Pierwszy punkt zawieszenia znajduje się około 10 cm od końca rury, a kolejne rozmieszczone są co 75 cm w równych odstępach. W przypadku połączeń rur należy zastosować dodatkowe mocowanie obok mufy łączącej. Dane techniczne CechyWartość ProducentMEA Metal Applications Numer katalogowy MEA10333005 Rodzaj produktuMocowanie ścienne Rozmiar MEAnr 0 Szerokość38 mm Wysokość63 mm Długość40 mm Grubość materiału/ścianki3 mm Średnica otworu9 mm MateriałStal S235JR Powierzchniaocynkowana galwanicznie Waga jednostkowa0,16 kg Jednostka opakowaniowa10 sztuk Pozostałe wymiary MEA (mm)b 38 · d 9 · d1 5 · h 63 · l 40 · s 3 Zakres dostawy 1 sztuka. Elementy mocujące należy dobrać odpowiednio do warunków konstrukcyjnych na miejscu i nie są one zawarte w zestawie. Odpowiednie elementy z systemu MEA Aby instalacja działała prawidłowo, wszystkie elementy muszą mieć ten sam rozmiar MEA. Pasują do niej następujące artykuły: Rura przewodząca rozmiar nr 0 – nr kat. 60.0000.7 Mufa łącząca rozmiar nr 0 – nr art. 60.0066.7 Podwójna rolka rozmiar nr 0 – nr kat. 60.0089.7 Na co należy zwrócić uwagę przy wyborze Wszystkie elementy systemu bram przesuwnych MEA są do siebie dopasowane. Należy upewnić się, że rura prowadząca, mechanizm rolkowy, mocowania i akcesoria mają ten sam rozmiar MEA. Wszystkie podane wymiary są wartościami przybliżonymi zgodnie z normą MEA i mogą się różnić w ramach standardowych tolerancji technicznych. Nie masz pewności, jaki rozmiar pasuje do Twojej bramy? Podaj nam masę bramy, jej szerokość oraz sposób montażu – dobierzemy dla Ciebie odpowiednie elementy.

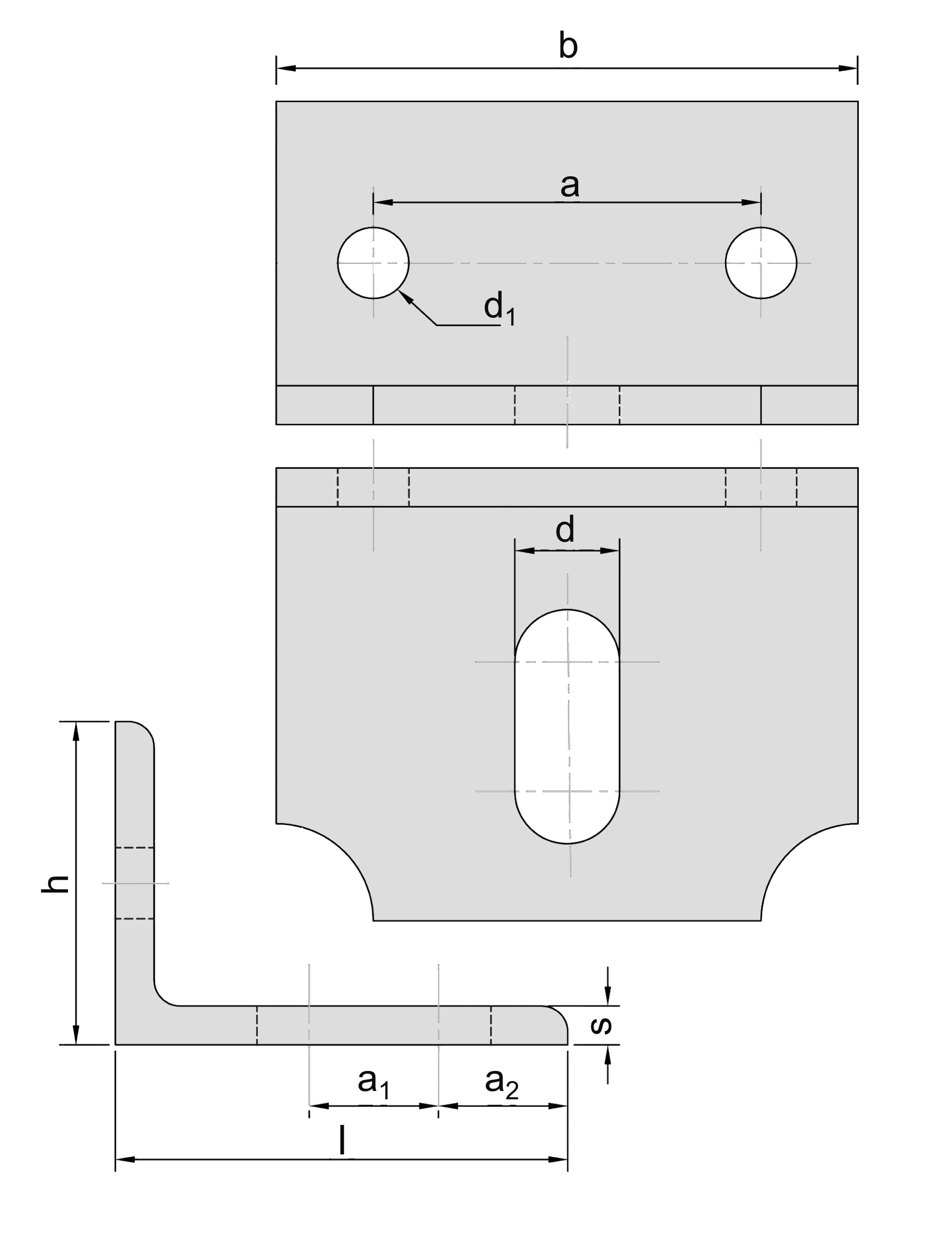

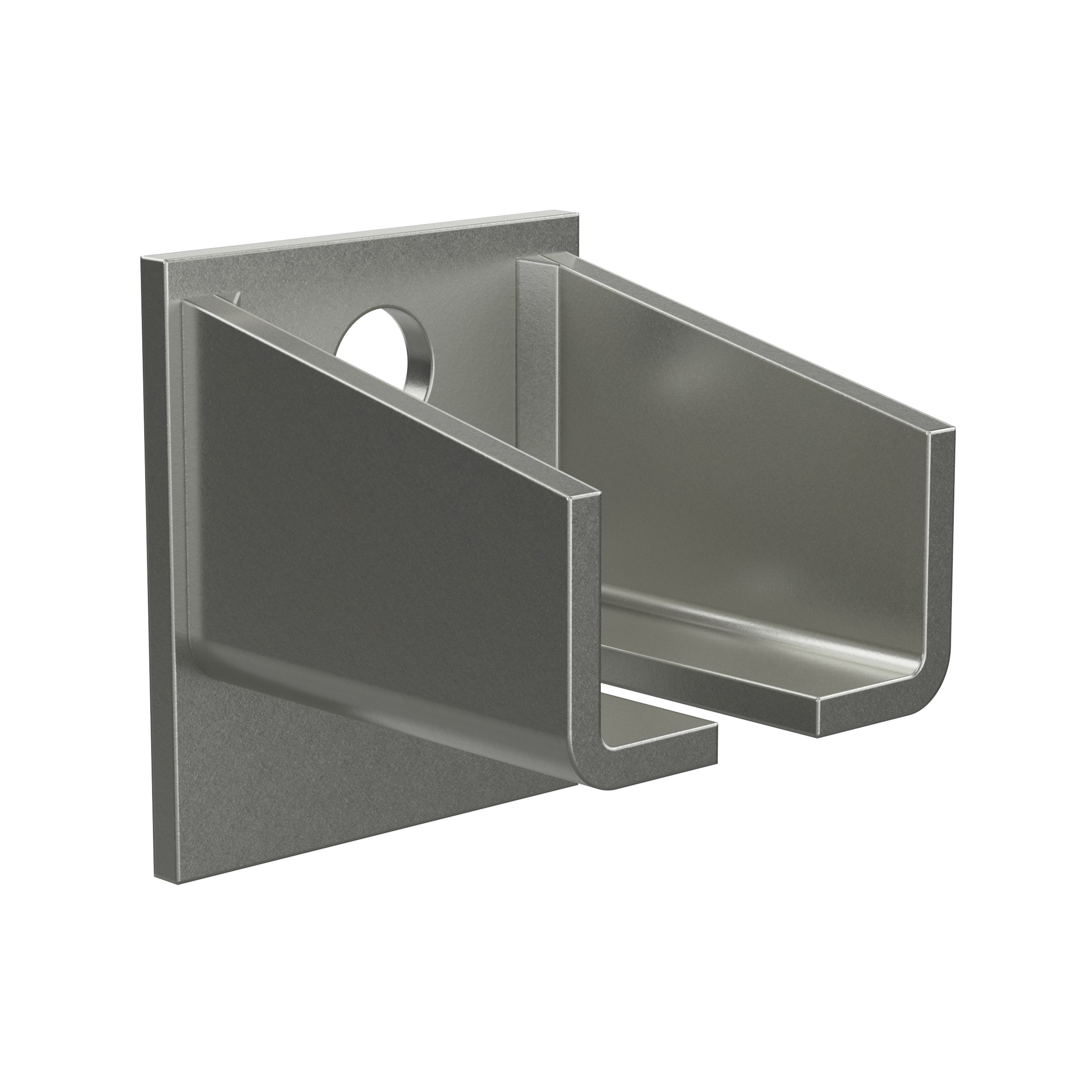

Konsola ścienna podtrzymuje rurę prowadzącą w pewnej odległości od ściany. W połączeniu z mufami H/S instalację można po zamontowaniu wyregulować pod względem wysokości i położenia bocznego. Ten oryginalny element firmy MEA Metal Applications jest dostępny w rozmiarze nr 0: wersja ocynkowana galwanicznie. Zalety tego elementu Ocynkowany galwanicznie – zabezpieczony przed czynnikami atmosferycznymi w typowych zastosowaniach zewnętrznych Wymiary dopasowane do wszystkich elementów MEA w rozmiarze nr 0 Dostępny pojedynczo lub w opakowaniach po 10 sztuk Zastosowanie i montaż Konsolę mocuje się do ściany za pomocą kołków; materiały mocujące należy dobrać samodzielnie w zależności od podłoża. Mufy H/S należy zamawiać oddzielnie. Dane techniczne CechyWartość ProducentMEA Metal Applications Numer katalogowy MEA10335315 Rodzaj produktuKonsola ścienna pojedyncza Rozmiar MEAnr 0 Szerokość60 mm Wysokość50 mm Długość53 mm Średnica otworu13 mm MateriałStal S235JR Powierzchniaocynkowana galwanicznie Waga jednostkowa0,24 kg Jednostka opakowaniowa10 sztuk Pozostałe wymiary MEA (mm)b 60 · d 13 · h 50 · l 53 · v 20–45 Zakres dostawy 1 konsola ścienna. Złączki H/S oraz kołki rozporowe lub śruby nie wchodzą w skład zestawu. Pasujące elementy z systemu MEA Aby instalacja działała prawidłowo, wszystkie elementy muszą mieć ten sam rozmiar MEA. Pasują do niej następujące artykuły: Mufka H/S rozmiar nr 0 – nr kat. 60.0214.7 Rura przewodowa rozmiar nr 0 – nr kat. 60.0000.7 Na co należy zwrócić uwagę przy wyborze Wszystkie elementy systemu bram przesuwnych MEA są do siebie dopasowane. Należy upewnić się, że rura prowadząca, mechanizm rolkowy, elementy mocujące i akcesoria mają ten sam rozmiar MEA. Wszystkie podane wymiary są wartościami przybliżonymi zgodnie z normą MEA i mogą się różnić w ramach standardowych tolerancji technicznych. Nie masz pewności, jaki rozmiar pasuje do Twojej bramy? Podaj nam masę bramy, jej szerokość oraz rodzaj konstrukcji – dobierzemy dla Ciebie odpowiednie komponenty.

Mufka do regulacji wysokości i położenia bocznego łączy rurę prowadzącą z konsolą ścienną lub sufitową i umożliwia późniejsze wyregulowanie instalacji pod względem wysokości i położenia bocznego. Ten oryginalny element firmy MEA Metal Applications jest dostępny w rozmiarze nr 0: gwint M10, wersja ocynkowana galwanicznie. Zalety tego elementu Ocynkowane galwanicznie – zabezpieczone przed czynnikami atmosferycznymi w typowych warunkach zastosowania na zewnątrz Wymiary dostosowane do wszystkich elementów MEA w rozmiarze nr 0 Dostępny pojedynczo lub w opakowaniach po 10 sztuk Zastosowanie i montaż Mufę nakłada się na rurę przewodową i zawiesza w odpowiedniej konsoli. Konsole i mufy są sprzedawane oddzielnie i muszą pasować do siebie pod względem rozmiaru. Dane techniczne CechyWartość ProducentMEA Metal Applications Numer katalogowy MEA10335505 Rodzaj produktuMufka, regulacja wysokości/pozycji bocznej Rozmiar MEAnr 0 Szerokość38 mm Wysokość98 mm Długość40 mm Grubość materiału/ścianki3 mm GwintM10 MateriałStal S235JR Powierzchniaocynkowana galwanicznie Waga jednostkowa0,17 kg Jednostka opakowania10 sztuk Pozostałe wymiary MEA (mm)b 38 · d M10 · h 98 · l 40 · s 3 Zakres dostawy 1 mufka. Odpowiednią konsolę ścienną lub sufitową należy zamówić osobno. Odpowiednie komponenty z systemu MEA Aby instalacja działała prawidłowo, wszystkie elementy muszą mieć ten sam rozmiar MEA. Pasują do niej następujące artykuły: Konsola ścienna pojedyncza rozmiar nr 0 – nr kat. 60.0028.7 Konsola sufitowa pojedyncza rozmiar nr 0 – nr kat. 60.2002.7 Rura prowadząca rozmiar nr 0 – nr kat. 60.0000.7 Na co należy zwrócić uwagę przy wyborze Wszystkie elementy systemu bram przesuwnych MEA są do siebie dopasowane. Należy upewnić się, że szyna prowadząca, wózek, elementy mocujące i akcesoria mają ten sam rozmiar MEA. Wszystkie podane wymiary są wartościami przybliżonymi według MEA i mogą się różnić w ramach standardowych tolerancji technicznych. Nie masz pewności, jaki rozmiar pasuje do Twojej bramy? Podaj nam masę bramy, jej szerokość oraz rodzaj konstrukcji – dobierzemy dla Ciebie odpowiednie elementy.

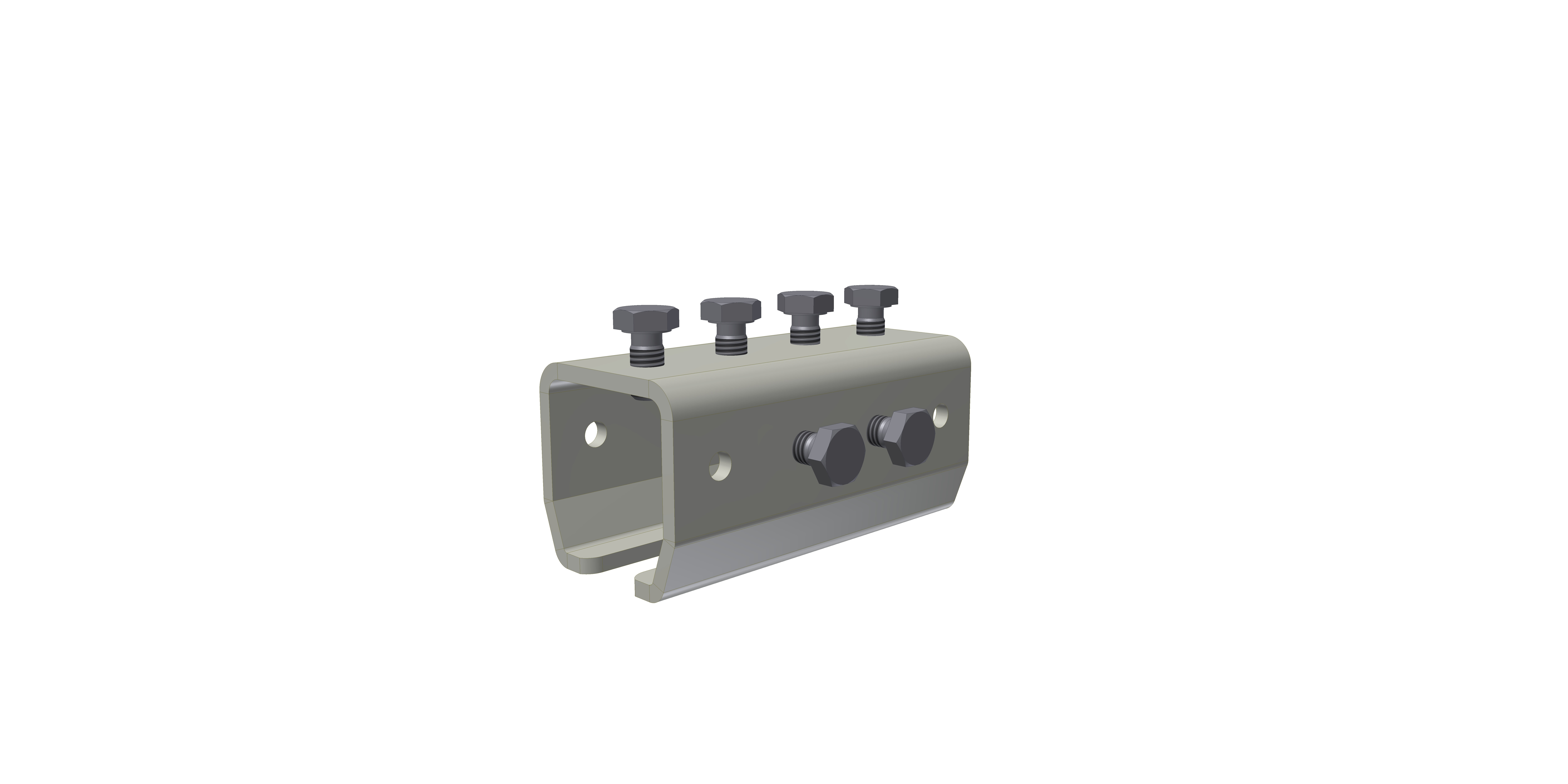

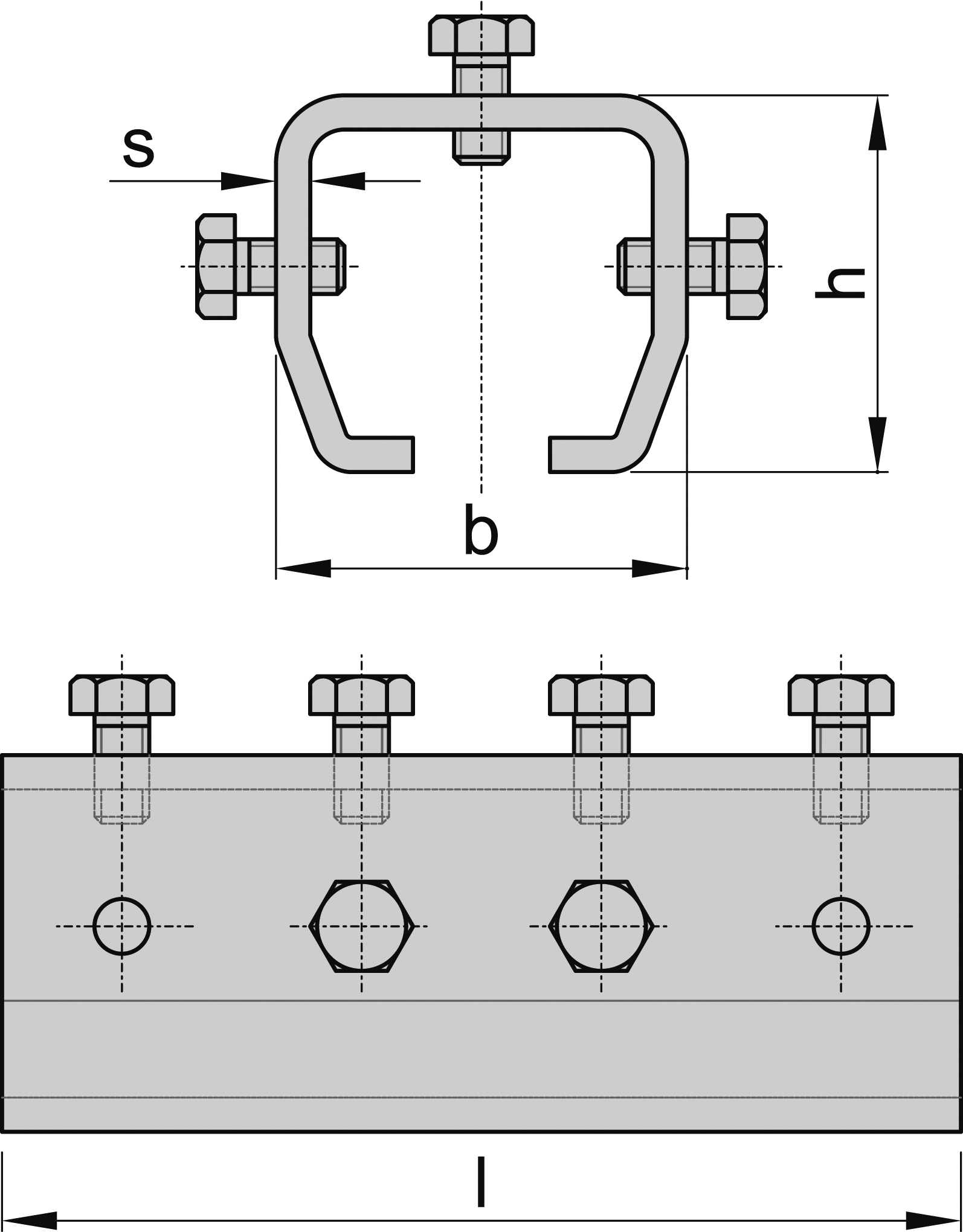

Mufka łącząca łączy dwie rury nośne na zasadzie połączenia siłowego, umożliwiając w ten sposób tworzenie odcinków szyn o dowolnej długości. Ten oryginalny element firmy MEA Metal Applications jest dostępny w rozmiarze nr 0: wersja ocynkowana galwanicznie. Zalety tego elementu Ocynkowane galwanicznie – zabezpieczone przed czynnikami atmosferycznymi w typowych warunkach zewnętrznych Wymiary dopasowane do wszystkich elementów MEA w rozmiarze nr 0 Dostępny pojedynczo lub w opakowaniach po 10 sztuk Zastosowanie i montaż Oprócz mufy łączącej należy zawsze zamontować dodatkowe mocowanie ścienne lub sufitowe, aby połączenie nie było poddane obciążeniom swobodnym. Dane techniczne CechyWartość ProducentMEA Metal Applications Numer katalogowy MEA10330467 Rodzaj produktuMufka łącząca Rozmiar MEAnr 0 Szerokość38 mm Wysokość38 mm Długość80 mm Grubość materiału/ścianki3 mm MateriałStal S235JR Powierzchniaocynkowana galwanicznie Waga jednej sztuki0,25 kg Jednostka opakowaniowa10 sztuk Pozostałe wymiary MEA (mm)szer. 38 · wys. 38 · dł. 80 · gł. 3 Zakres dostawy 1 sztuka. Materiały mocujące należy dobrać odpowiednio do warunków budowlanych na miejscu i nie są one zawarte w zakresie dostawy. Odpowiednie komponenty z systemu MEA Aby instalacja działała prawidłowo, wszystkie elementy muszą mieć ten sam rozmiar MEA. Pasują do niej następujące artykuły: Rura przewodząca rozmiar nr 0 – nr kat. 60.0000.7 Uchwyt ścienny rozmiar nr 0 – nr art. 60.0037.7 Uchwyt sufitowy rozmiar nr 0 – nr kat. 60.0047.7 Na co należy zwrócić uwagę przy wyborze Wszystkie elementy systemu bram przesuwnych MEA są do siebie dopasowane. Należy upewnić się, że rura prowadząca, mechanizm rolkowy, mocowanie i akcesoria mają ten sam rozmiar MEA. Wszystkie podane wymiary są wartościami przybliżonymi zgodnie z normą MEA i mogą się różnić w ramach standardowych tolerancji technicznych. Nie masz pewności, jaki rozmiar pasuje do Twojej bramy? Podaj nam masę bramy, jej szerokość oraz rodzaj konstrukcji – dobierzemy dla Ciebie odpowiednie elementy.

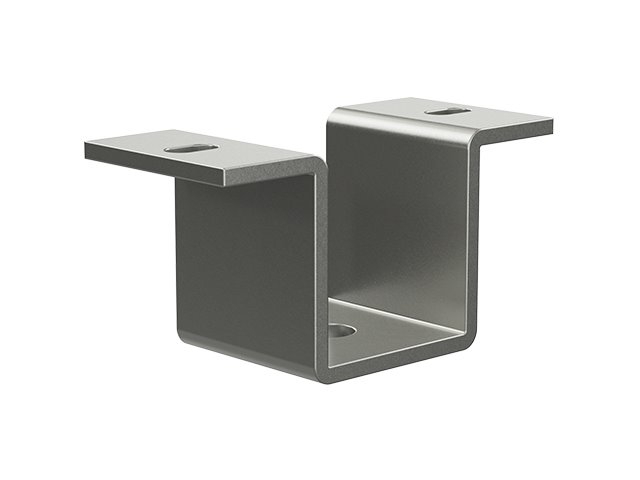

Konsola sufitowa podtrzymuje rurę przewodową pod sufitem. W połączeniu z mufami H/S instalację można regulować zarówno w pionie, jak i w poziomie. Ten oryginalny element firmy MEA Metal Applications jest dostępny w rozmiarze nr 0: wersja ocynkowana galwanicznie. Zalety tego elementu Ocynkowane galwanicznie – zabezpieczone przed czynnikami atmosferycznymi przy typowym zastosowaniu zewnętrznym Wymiary dopasowane do wszystkich elementów MEA w rozmiarze nr 0 Dostępny pojedynczo lub w opakowaniach po 10 sztuk Zastosowanie i montaż Konsolę mocuje się do stropu; materiały mocujące należy dobrać samodzielnie w zależności od podłoża. Mufy H/S należy zamawiać oddzielnie. Dane techniczne CechyWartość ProducentMEA Metal Applications Numer katalogowy MEA10335801 Rodzaj produktuKonsola sufitowa pojedyncza Rozmiar MEAnr 0 Szerokość40 mm Wysokość48 mm Długość102 mm Grubość materiału/ścianki3 mm Średnica otworu13 mm MateriałStal Powierzchniaocynkowana galwanicznie Waga jednostkowa0,20 kg Jednostka opakowania10 sztuk Pozostałe wymiary MEA (mm)b 40 · d 13 · h 48 · l 102 · t 3 · v 30–70 Zakres dostawy 1 konsola sufitowa. Mufy H/S i materiały montażowe nie wchodzą w skład zestawu. Pasujące elementy z systemu MEA Aby instalacja działała prawidłowo, wszystkie elementy muszą mieć ten sam rozmiar MEA. Pasują do niej następujące artykuły: Mufy H/S rozmiar nr 0 – nr kat. 60.0214.7 Rura przewodowa rozmiar nr 0 – nr kat. 60.0000.7 Na co należy zwrócić uwagę przy wyborze Wszystkie elementy systemu bram przesuwnych MEA są do siebie dopasowane. Należy upewnić się, że rura prowadząca, mechanizm rolkowy, elementy mocujące i akcesoria mają ten sam rozmiar MEA. Wszystkie podane wymiary są wartościami przybliżonymi zgodnie z normą MEA i mogą się różnić w ramach standardowych tolerancji technicznych. Nie masz pewności, jaki rozmiar pasuje do Twojej bramy? Podaj nam masę bramy, jej szerokość oraz rodzaj konstrukcji – dobierzemy dla Ciebie odpowiednie elementy.
