Rura prowadząca stanowi nośną szynę prowadzącą w systemie bramy przesuwnej z napędem górnym. W jej wnętrzu poruszają się wózki rolkowe; rura ta przejmuje cały ciężar bramy i przenosi go na mocowania przy ścianie lub suficie.

Ten oryginalny element firmy MEA Metal Applications jest dostępny w rozmiarze nr 1: 40 x 35 mm – długość 6 000 mm, w wersji ocynkowanej galwanicznie.

Zalety tego elementu

• Ocynkowane galwanicznie – zabezpieczone przed czynnikami atmosferycznymi w typowych warunkach zastosowań zewnętrznych
• Wymiary dopasowane do wszystkich komponentów MEA w rozmiarze nr 1
• Dostępny pojedynczo lub w opakowaniach po 40 sztuk

Zastosowanie i montaż

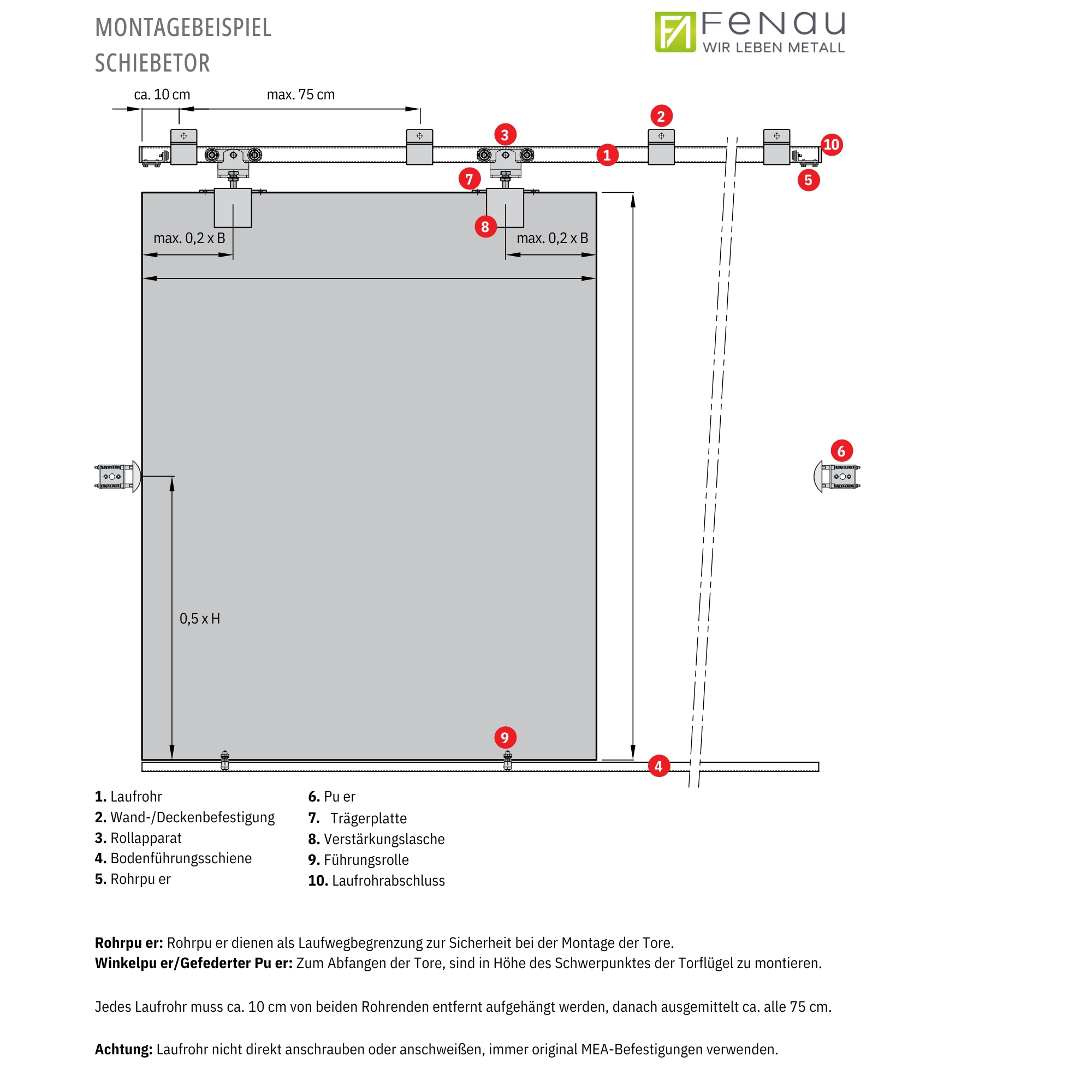

Rura przewodząca nigdy nie jest przykręcana ani przyspawana bezpośrednio, lecz zawieszana wyłącznie za pomocą uchwytów ściennych lub sufitowych MEA. Pierwszy punkt zawieszenia znajduje się w odległości około 10 cm od końców rury, a kolejne rozmieszczone są co 75 cm. Kilka rur łączy się za pomocą mufy łączącej; bezpośrednio obok należy umieścić dodatkowe mocowanie.

Dane techniczne

Zakres dostawy

1 sztuka. Elementy mocujące należy dobrać odpowiednio do warunków budowlanych na miejscu i nie są one zawarte w zakresie dostawy.

Odpowiednie elementy z systemu MEA

Aby instalacja działała prawidłowo, wszystkie elementy muszą mieć ten sam rozmiar MEA. Pasują do tego następujące artykuły:

• Uchwyt ścienny rozmiar nr 1 – nr kat. 60.0038.7
• Uchwyt sufitowy rozmiar nr 1 – nr kat. 60.0048.7
• Mufę łączącą rozmiar nr 1 – nr kat. 60.0067.7
• Podwójna rolka rozmiar nr 1 – nr kat. 60.0090.7
• Odbojnica rurowa rozmiar nr 1 – nr kat. 60.0077.7
• Zakończenie rury prowadzącej rozmiar nr 1 – nr art. 60.0084.7
• Rolka prowadząca do podłogi nr 19 – nr kat. 60.0013.10
• Szyna prowadząca nr 19, 6 m – nr art. 60.0212.7

Na co należy zwrócić uwagę przy doborze

Rozmiar rury prowadzącej determinuje cały system: urządzenia rolkowe, mufy, elementy mocujące, odbojniki i końcówki muszą być dobrane w tym samym rozmiarze MEA. Wszystkie podane wymiary są wartościami przybliżonymi zgodnie z MEA i mogą się różnić w ramach standardowych tolerancji technicznych.

Nie masz pewności, jaki rozmiar pasuje do Twojej bramy? Podaj nam masę bramy, jej szerokość i sposób montażu – dobierzemy dla Ciebie odpowiednie elementy.
