Rura prowadząca do bramy przesuwnej MEA, rozmiar 2, ocynkowana, 48 x 43 mm, 5 m, 11337023
Informacje dot. produktu "Rura prowadząca do bramy przesuwnej MEA, rozmiar 2, ocynkowana, 48 x 43 mm, 5 m, 11337023"

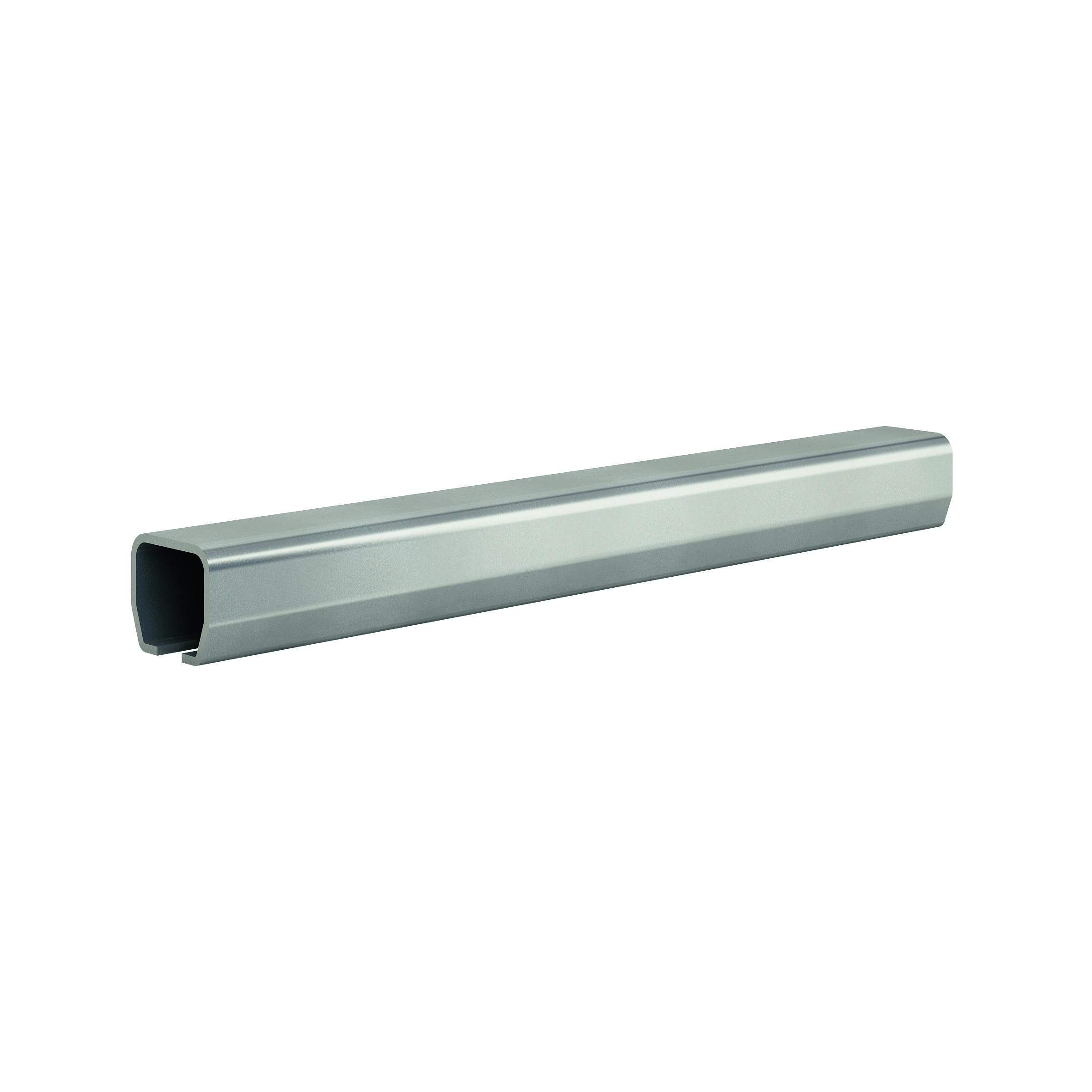

Rura prowadząca stanowi nośną szynę prowadzącą w systemie bramy przesuwnej z napędem górnym. W jej wnętrzu poruszają się wózki rolkowe; rura ta przenosi cały ciężar bramy i przenosi go na ścianę lub sufit za pośrednictwem elementów mocujących.
Ten oryginalny element firmy MEA Metal Applications jest dostępny w rozmiarze nr 2: 48 x 43 mm – długość 5 000 mm, w wersji ocynkowanej galwanicznie.
Zalety tego elementu
- Ocynkowane galwanicznie – zabezpieczone przed czynnikami atmosferycznymi w typowych warunkach zewnętrznych
- Wymiary dostosowane do wszystkich elementów MEA rozmiaru nr 2
- Dostępny pojedynczo lub w opakowaniach po 40 sztuk
Zastosowanie i montaż
Rura przewodowa nigdy nie jest przykręcana ani przyspawana bezpośrednio, lecz zawieszana wyłącznie za pomocą uchwytów ściennych lub sufitowych MEA. Pierwszy punkt zawieszenia znajduje się w odległości około 10 cm od końców rury, a kolejne rozmieszczone są równomiernie co 75 cm. Kilka rur łączy się za pomocą mufy łączącej; bezpośrednio obok należy umieścić dodatkowe mocowanie.
Dane techniczne
| Cechy | Wartość |
|---|---|
| Producent | MEA Metal Applications |
| Numer katalogowy MEA | 11337023 |
| Rodzaj produktu | Rura przewodowa |
| Rozmiar MEA | nr 2 |
| Szerokość | 48 mm |
| Wysokość | 43 mm |
| Długość | 5 000 mm |
| Grubość materiału/ścianki | 3,2 mm |
| Materiał | Stal S235JR |
| Powierzchnia | ocynkowana galwanicznie |
| Waga jednej sztuki | 17,31 kg |
| Jednostka opakowaniowa | 40 sztuk |

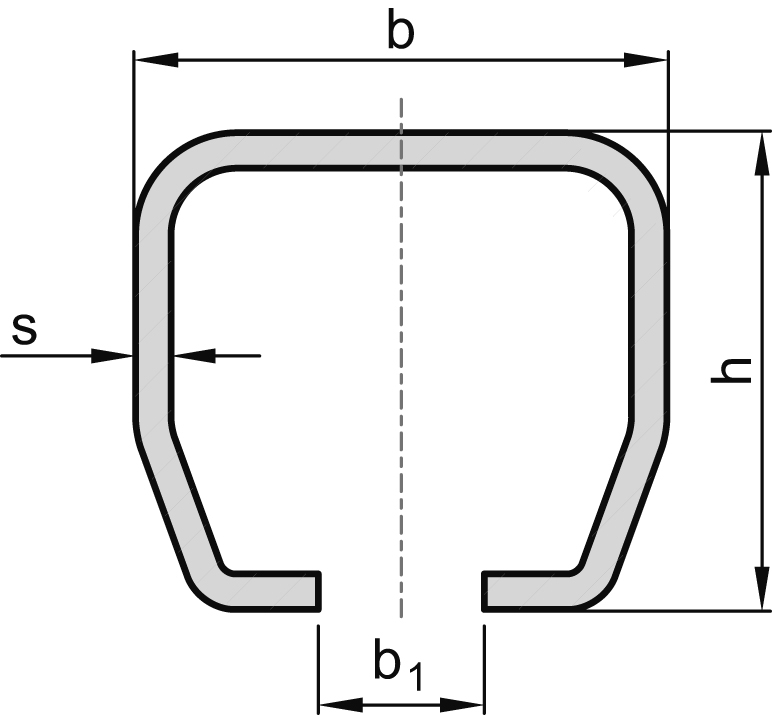

| Pozostałe wymiary MEA (mm) | b 48 · b1 15 · h 43 · s 3,2 · długość 5000 |
Zakres dostawy
1 sztuka. Elementy mocujące należy dobrać odpowiednio do warunków budowlanych na miejscu i nie są one zawarte w zestawie.
Odpowiednie komponenty z systemu MEA
Aby instalacja działała prawidłowo, wszystkie elementy muszą mieć ten sam rozmiar MEA. Pasują do niej następujące artykuły:
- Uchwyt ścienny rozmiar nr 2 – nr kat. 60.0039.7
- Uchwyt sufitowy rozmiar nr 2 – nr kat. 60.0049.7
- Mufka łącząca rozmiar nr 2 – nr kat. 60.0068.7
- Podwójna rolka rozmiar nr 2 – nr kat. 60.0091.7
- Odbojnica rurowa rozmiar nr 2 – nr kat. 60.0078.7
- Zakończenie rury prowadzącej rozmiar nr 2 – nr kat. 60.0085.7
- Rolka prowadząca po podłodze nr 19 – nr kat. 60.0013.10
- Szyna prowadząca nr 19, 6 m – nr art. 60.0212.7
Na co należy zwrócić uwagę przy wyborze
Rozmiar rury prowadzącej determinuje cały system: urządzenia rolkowe, mufy, elementy mocujące, odbojniki i końcówki muszą być dobrane w tym samym rozmiarze MEA. Wszystkie podane wymiary są wartościami przybliżonymi zgodnie z normą MEA i mogą się różnić w ramach standardowych tolerancji technicznych.
Nie mają Państwo pewności, jaki rozmiar pasuje do Państwa bramy? Prosimy podać nam masę bramy, jej szerokość oraz sposób montażu – dobierzemy dla Państwa odpowiednie elementy.
| Długość: | 5000 mm |
|---|---|
| Forma: | Rura przepływowa |
| Grubość ścianki | Grubość materiału: | 3,2 mm |
| Materiał: | Stal |
| Powierzchnia: | ocynkowane galwanicznie |
| Wysokość: | 43 mm |
| Szerokość: | 48 mm |
Bezpieczeństwo produktów (GPSR)
Producent / osoba odpowiedzialna w UE: FeNau GmbH, Veit-Stoß-Str. 20, 90579 Langenzenn, Niemcy · info@fenau.eu · +49 911 97917230
Wskazówki bezpieczeństwa: produkty metalowe mogą mieć ostre krawędzie – nosić rękawice ochronne. Przestrzegać dopuszczalnych obciążeń i instrukcji montażu; przed użyciem solidnie zamocować elementy.
