Stalowa rolka dolna do bramy przesuwnej MEA, ocynkowana, Ø 45 mm, 160 kg/rolka, 10337630
Informacje dot. produktu "Stalowa rolka dolna do bramy przesuwnej MEA, ocynkowana, Ø 45 mm, 160 kg/rolka, 10337630"

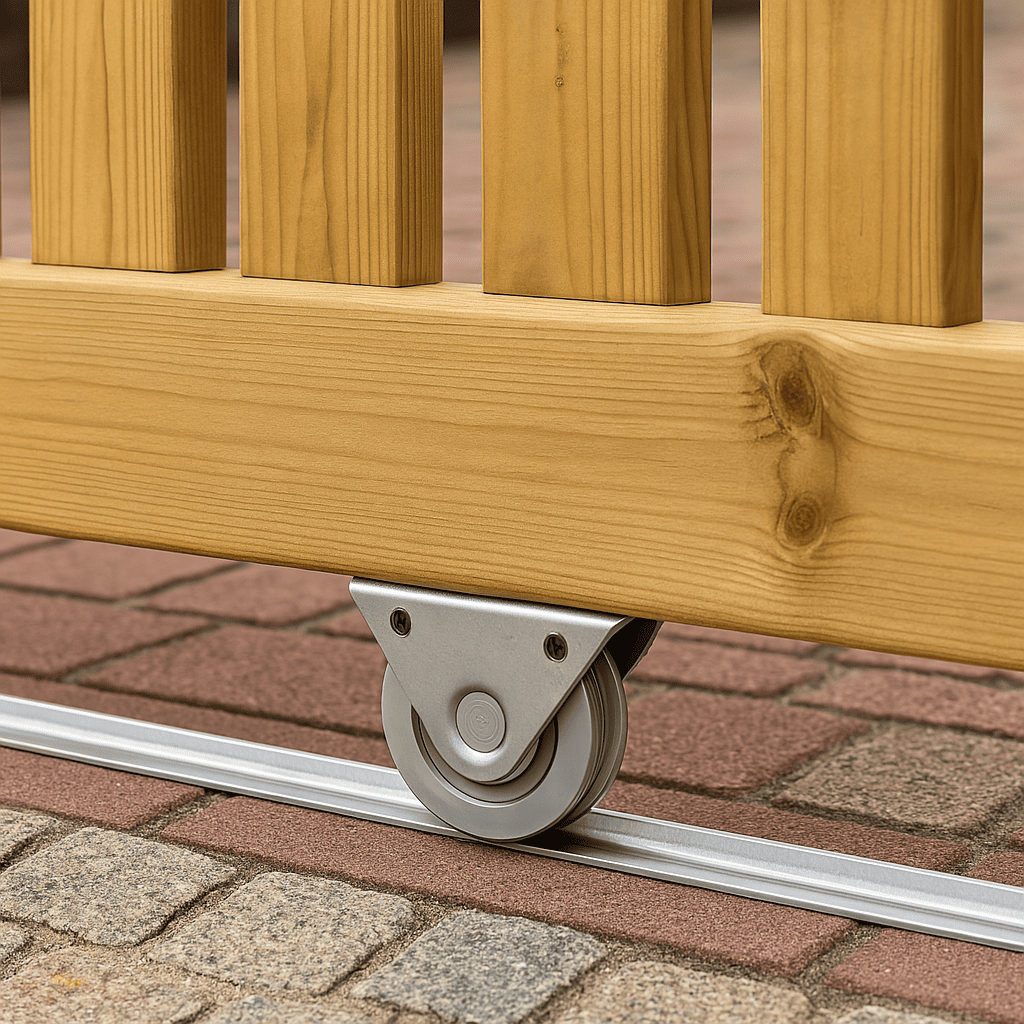

Stalowa rolka porusza się po szynie prowadzącej umieszczonej na podłodze i podtrzymuje bramę od dołu. Wysokiej jakości łożyska kulkowe zapewniają dużą nośność przy płynnej pracy.
Ten oryginalny element firmy MEA Metal Applications ma następujące parametry w przedstawionej wersji: średnica rolki Ø 45 mm, dopuszczalne obciążenie 160 kg na rolkę, wersja ocynkowana galwanicznie.
Zalety tego elementu
- Nośność zgodnie z danymi producenta: 160 kg na rolkę
- Ocynkowane galwanicznie – zabezpieczone przed czynnikami atmosferycznymi w typowych warunkach zastosowań zewnętrznych
Zastosowanie i montaż
Rolkę mocuje się do skrzydła bramy za pomocą gwintowanego trzpienia. Szerokość rowka musi być dopasowana do istniejącej szyny prowadzącej.
Dane techniczne
| Cechy | Wartość |
|---|---|
| Producent | MEA Metal Applications |
| Numer katalogowy MEA | 10337630 |
| Rodzaj produktu | Dolna rolka stalowa, z podwójnym łożyskiem |
| Średnica rolki/średnica zewnętrzna | Ø 45 mm |
| Nośność | 160 kg na rolkę |
| Szerokość | 20 mm |
| Gwint | M10 |
| Materiał | Stal S235JR / łożyska kulkowe wysokiej jakości |
| Powierzchnia | ocynkowane galwanicznie |
| Waga jednostkowa | 0,23 kg |
| Pozostałe wymiary MEA (mm) | d (średnica rolki) 45 · d1 (średnica dna rowka) 35 · d2 (gwint) M10 · a 6 · a1 23 · b (szerokość całkowita) 53 · b1 (szerokość rolki) 20 · rb (szerokość rowka) 10 · szerokość szyny prowadzącej maks. 10 |
Zakres dostawy
1 sztuka. Elementy mocujące należy dobrać odpowiednio do warunków budowlanych na miejscu i nie są one zawarte w zakresie dostawy.
Na co należy zwrócić uwagę przy wyborze
Szerokość rowka rolki musi pasować do istniejącej szyny prowadzącej. Podano nośność na jedną rolkę. Wszystkie podane wymiary są wartościami przybliżonymi zgodnie z MEA i mogą się różnić w granicach standardowych tolerancji technicznych.
Nie masz pewności, jaki rozmiar pasuje do Twojej bramy? Podaj nam masę bramy, jej szerokość i sposób montażu – dobierzemy dla Ciebie odpowiednie elementy.
