Stalowa rolka dolna do bramy przesuwnej MEA, ocynkowana, Ø 55 mm, 250 kg/rolka, 10337632
Informacje dot. produktu "Stalowa rolka dolna do bramy przesuwnej MEA, ocynkowana, Ø 55 mm, 250 kg/rolka, 10337632"

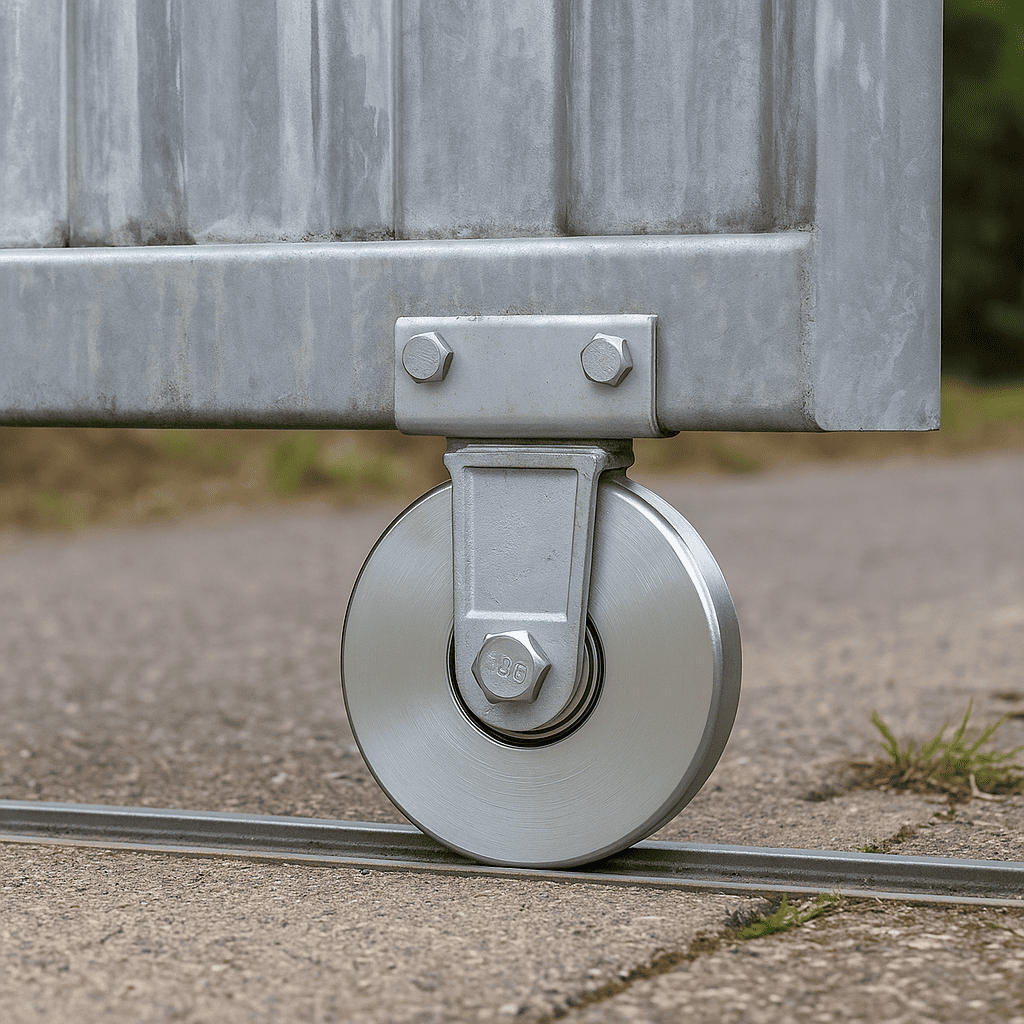

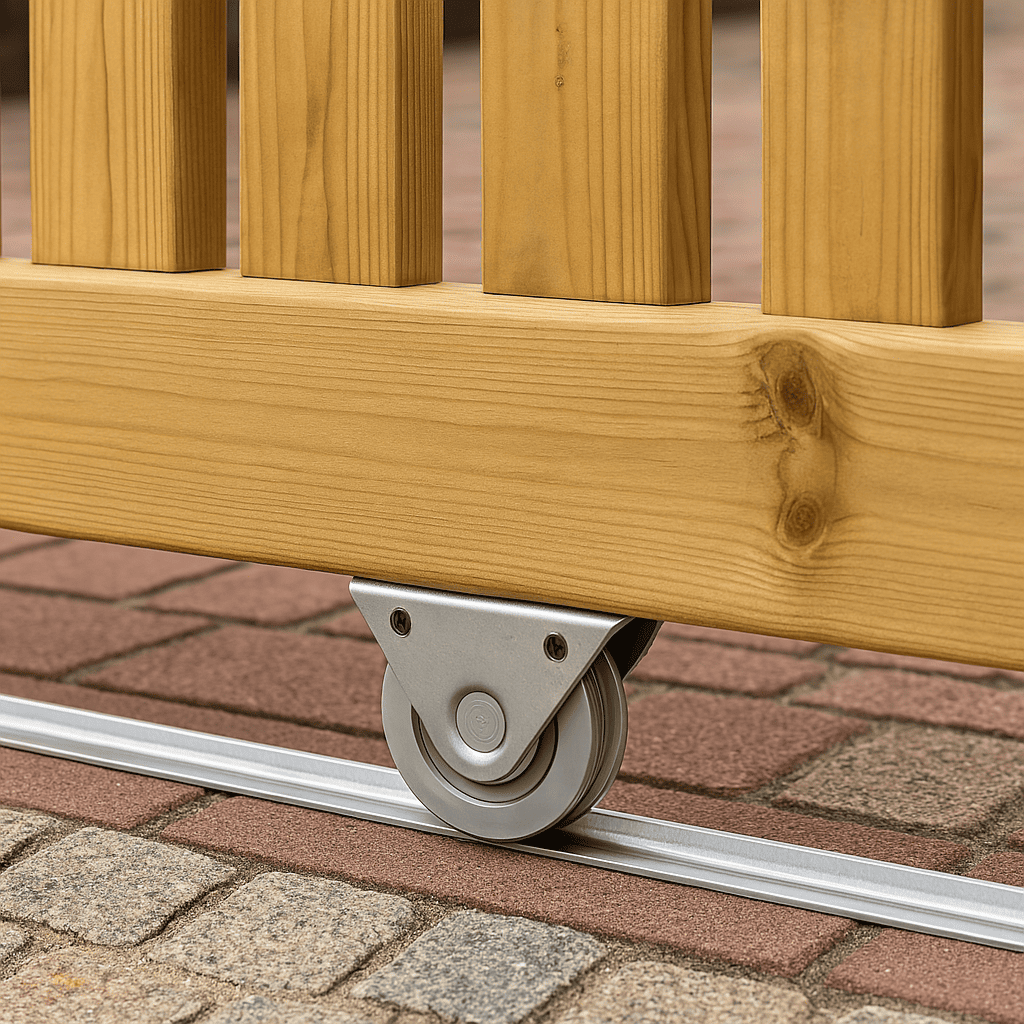

Stalowa rolka porusza się po szynie prowadzącej umieszczonej przy podłodze i podtrzymuje bramę od dołu. Wysokiej jakości łożyska kulkowe zapewniają dużą nośność przy płynnej pracy.
Ten oryginalny element firmy MEA Metal Applications jest wykonany w wersji przedstawionej na zdjęciu: średnica rolki Ø 55 mm, dopuszczalne obciążenie 250 kg na rolkę, wersja ocynkowana galwanicznie.
Zalety tego elementu
- Nośność zgodnie z danymi producenta: 250 kg na rolkę
- Ocynkowane galwanicznie – zabezpieczone przed czynnikami atmosferycznymi w typowych warunkach zastosowania na zewnątrz
Zastosowanie i montaż
Rolka jest mocowana do skrzydła bramy za pomocą gwintowanego trzpienia. Szerokość rowka musi być dopasowana do istniejącej szyny prowadzącej.
Dane techniczne
| Cechy | Wartość |
|---|---|
| Producent | MEA Metal Applications |
| Numer katalogowy MEA | 10337632 |
| Rodzaj produktu | Dolna rolka stalowa, z podwójnym łożyskiem |
| Średnica rolki/średnica zewnętrzna | Ø 55 mm |
| Nośność | 250 kg na rolkę |
| Szerokość | 20 mm |
| Gwint | M12 |
| Materiał | Stal S235JR / wysokiej jakości łożyska kulkowe |
| Powierzchnia | ocynkowane galwanicznie |
| Waga jednostkowa | 0,31 kg |
| Pozostałe wymiary MEA (mm) | d (średnica rolki) 55 · d1 (średnica dna rowka) 45 · d2 (gwint) M12 · a 8 · a1 22 · b (szerokość całkowita) 61 · b1 (szerokość rolki) 20 · rb (szerokość rowka) 12 · szerokość szyny prowadzącej maks. 12 |
Zakres dostawy
1 sztuka. Elementy mocujące należy dobrać odpowiednio do warunków konstrukcyjnych na miejscu i nie są one zawarte w zestawie.
Na co należy zwrócić uwagę przy wyborze
Szerokość rowka rolki musi pasować do istniejącej szyny prowadzącej. Podano nośność na jedną rolkę. Wszystkie wymiary są wartościami przybliżonymi według MEA i mogą się różnić w ramach standardowych tolerancji technicznych.
Nie masz pewności, jaki rozmiar pasuje do Twojej bramy? Podaj nam masę bramy, jej szerokość oraz sposób montażu – dobierzemy dla Ciebie odpowiednie elementy.
