Stalowa rolka dolna do bramy przesuwnej MEA, ocynkowana, Ø 75 mm, 375 kg/rolka, 10337634
Informacje dot. produktu "Stalowa rolka dolna do bramy przesuwnej MEA, ocynkowana, Ø 75 mm, 375 kg/rolka, 10337634"

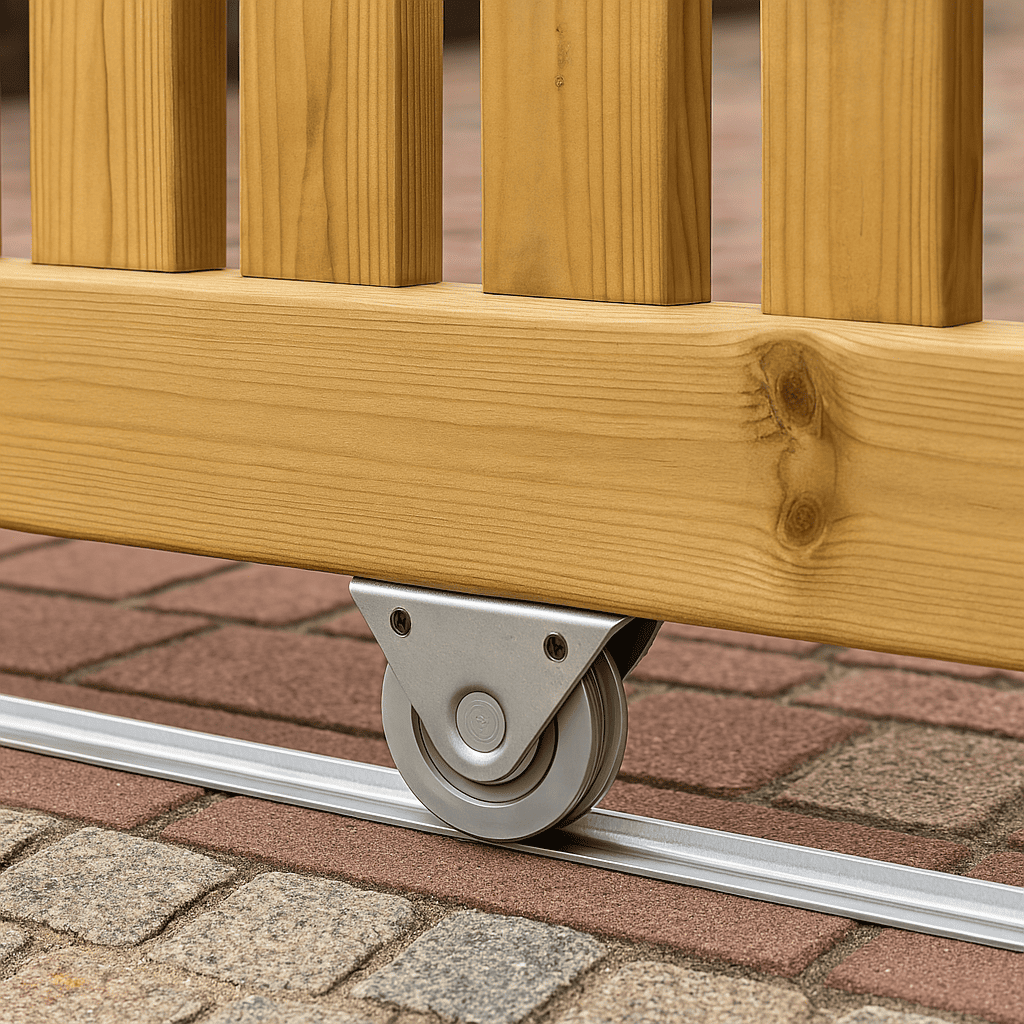

Stalowa rolka porusza się po szynie prowadzącej umieszczonej na podłodze i podtrzymuje bramę od dołu. Wysokiej jakości łożyska kulkowe zapewniają dużą nośność przy płynnej pracy.
Ten oryginalny element firmy MEA Metal Applications jest wykonany w wersji przedstawionej na zdjęciu: średnica rolki Ø 75 mm, dopuszczalne obciążenie 375 kg na rolkę, wersja ocynkowana galwanicznie.
Zalety tego elementu
- Nośność zgodnie z danymi producenta: 375 kg na rolkę
- Ocynkowane galwanicznie – zabezpieczone przed czynnikami atmosferycznymi w typowych warunkach zewnętrznych
Zastosowanie i montaż
Rolkę mocuje się do skrzydła bramy za pomocą gwintowanego czopu. Szerokość rowka musi być dopasowana do istniejącej szyny prowadzącej.
Dane techniczne
| Cechy | Wartość |
|---|---|
| Producent | MEA Metal Applications |
| Numer katalogowy MEA | 10337634 |
| Rodzaj produktu | Dolna rolka stalowa, z podwójnym łożyskiem |
| Średnica rolki/średnica zewnętrzna | Ø 75 mm |
| Nośność | 375 kg na rolkę |
| Szerokość | 28 mm |
| Gwint | M8 |
| Materiał | Stal S235JR / łożyska kulkowe wysokiej jakości |
| Powierzchnia | ocynkowane galwanicznie |
| Waga jednostkowa | 0,79 kg |
| Pozostałe wymiary MEA (mm) | d (średnica rolki) 75 · d1 (średnica dna rowka) 63 · d2 (gwint) M8 · a 7 · a1 33 · b (szerokość całkowita) 71 · b1 (szerokość rolki) 28 · rb (szerokość rowka) 15 · maksymalna szerokość szyny prowadzącej 15 |
Zakres dostawy
1 sztuka. Elementy mocujące należy dobrać odpowiednio do warunków konstrukcyjnych na miejscu i nie są one zawarte w zestawie.
Na co należy zwrócić uwagę przy doborze
Szerokość rowka rolki musi pasować do istniejącej szyny prowadzącej. Podano nośność na jedną rolkę. Wszystkie podane wymiary są wartościami przybliżonymi zgodnie z MEA i mogą się różnić w ramach standardowych tolerancji technicznych.
Nie mają Państwo pewności, jaki rozmiar pasuje do Państwa bramy? Prosimy podać nam masę bramy, jej szerokość oraz sposób montażu – dobierzemy dla Państwa odpowiednie elementy.
