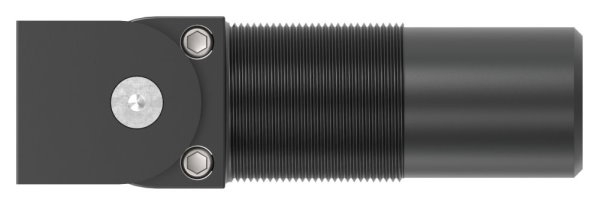

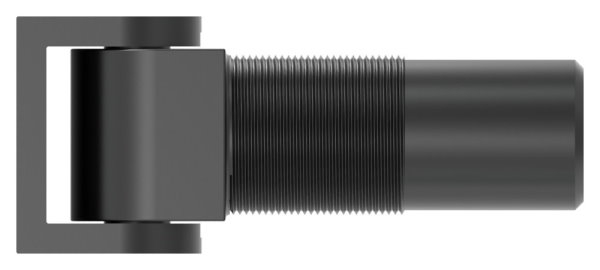

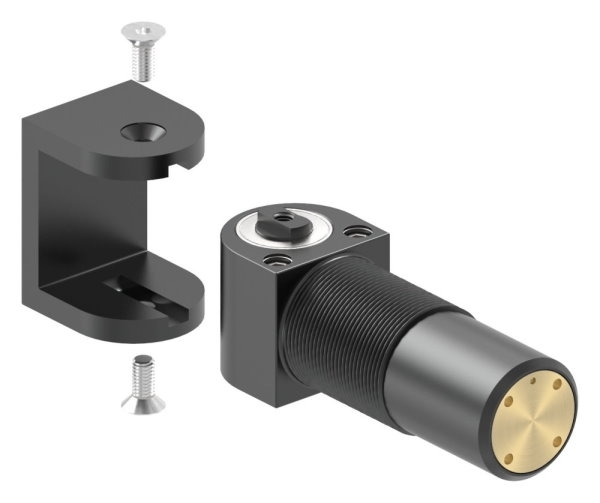

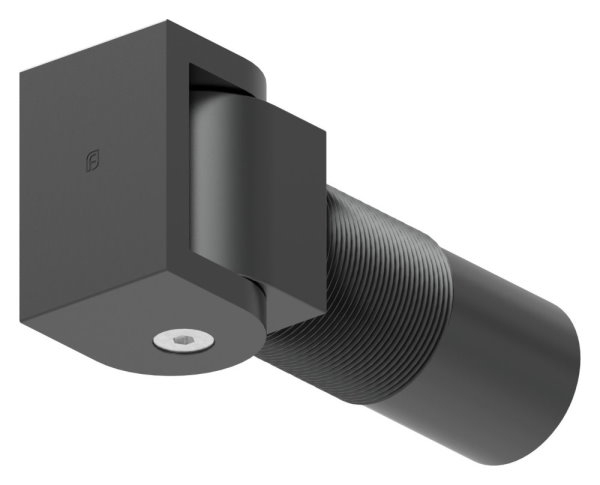

Zawias samozamykający bez ogranicznika, z funkcją „Endspurt”, do przyspawania ARTYKUŁ: 108 W – wersja do przyspawania
FeNau GmbH
Numer produktu:
88.11181.108SF.W
EAN:
4251412995200
Waga:
0.97 kg
Opis
Informacje dot. produktu "Zawias samozamykający bez ogranicznika, z funkcją „Endspurt”, do przyspawania ARTYKUŁ: 108 W – wersja do przyspawania"
Zawias samozamykający bez funkcji zatrzymania, z przyspieszeniem końcowym, nadający się do spawania
[Opis] z zamknięciem hydraulicznym, regulowanaprędkość zamykania i końcowa prędkość[Dane techniczne] bez funkcji zatrzymania przy 90°, kąt otwarcia od +/-90° do 0°, automatyka od +/-85° do 0°
[Uwagi] Wersja do spawania: wspornik do przyspawania należy dodatkowo zabezpieczyć przed korozją! Spawanie jest możliwe dopiero po ocynkowaniu!
Zawiasy samozamykające – seria Ariete do bram dla pieszych
Seria Ariete oferuje wysokiej jakości zawiasy bramowe z wspomaganiem hydraulicznym do samozamykających się bram dla pieszych. Zawiasy te umożliwiają automatyczne, płynne i bezpieczne zamykanie – całkowicie bez zasilania elektrycznego lub zewnętrznego sterowania.
Przeznaczone do skrzydeł o masie do 120 kg i szerokości do 1000 mm, dostępne w dwóch wersjach:
- Wersja S: z aluminiowym uchwytem do montażu śrubowego
- Wersja W: z żelaznym uchwytem do montażu spawanego
Płytki montażowe do mocowania do bramy są dostępne osobno.
Przegląd zalet:
- Hydrauliczna funkcja samozamykania
- Regulowana prędkość zamykania (modele 57 i 108)
- Możliwość regulacji dodatkowego uderzenia końcowego (model 108)
- Odporność na warunki atmosferyczne i trwałość
- Cichy, kontrolowany proces zamykania
Przegląd modeli – zawiasy do bram Ariete
| Model | Funkcja | Cechy szczególne | Wariant bez funkcji zatrzymania |
|---|---|---|---|
| Ariete SM | Mechaniczny, bez układu hydraulicznego | Możliwość połączenia z Ariete 57/108 | – |
| Ariete 57 | Hydrauliczny, z regulowaną prędkością zamykania | Płynne, automatyczne zamykanie | 57 SF – bez funkcji utrzymywania w pozycji otwartej |
| Ariete 108 | Hydrauliczny, z dwiema funkcjami regulacji (prędkość i siła docisku) | Idealna do bram z zamkiem elektrycznym | 108 SF – bez funkcji utrzymania w pozycji otwartej |
Dane techniczne:
- Maks. ciężar bramy: 120 kg
- Maks. szerokość bramy: 1000 mm
- Sposoby montażu: śruby (S) lub spawanie (W)
- Materiał: aluminium lub stal, zabezpieczona przed korozją
Zakres zastosowań:
- Bramy ogrodowe i podwórkowe
- Domy prywatne i budynki wielorodzinne
- Komercyjne strefy dostępu
- Bramy z kontrolą dostępu lub elektryczną blokadą
Dzięki hydraulicznemu samozamknięciu bez zewnętrznego zasilania zawiasy Ariete zapewniają bezpieczne, trwałe i wygodne użytkowanie bramy. Te wysokiej jakości zawiasy sprawdzają się w praktyce zwłaszcza w przypadku często uczęszczanych wejść lub zastosowań związanych z bezpieczeństwem.
Wskazówka: Aby zapewnić optymalne działanie, zalecamy połączenie zawiasu hydraulicznego (Ariete 57 lub 108) z mechanicznym zawiasem nośnym Ariete SM.
Co oznacza funkcja końcowego przyspieszenia?
Funkcja końcowego przyspieszenia sprawia, że brama w ostatnich centymetrach procesu zamykania automatycznie i z dużą siłą przesuwa się do pozycji zamkniętej. Już przy kącie około 10–15 stopni przed zamknięciem uruchamiany jest dodatkowy impuls, który bezpiecznie doprowadza bramę do zamknięcia – nawet jeśli została tylko lekko popchnięta.
Zalety funkcji końcowego przyspieszenia:
- Pewne zamknięcie nawet przy wietrze lub niedokładnej obsłudze
- Brak niepożądanego pozostawania bramy w pozycji otwartej
- Większy komfort obsługi – nie ma potrzeby mocnego dociskania
- Niskie zużycie dzięki łagodnemu, hydraulicznemu sterowaniu
Szczególnie praktyczne w przypadku bram podwórkowych, ogrodowych oraz drzwi z mechanizmem samozamykającym.
Właściwości
| Gewinde : | M37x1,5 |
|---|---|
| Werkstoff: | Aluminium |
Pomiń galerię produktów
92,58 POL*
287,97 POL*
92,58 POL*
110,94 POL*
110,94 POL*
110,94 POL*
99,23 POL*
Akcesoria
88.11181.0510.01.W
Stalowa płyta montażowa o średnicy 65 mm, przeznaczona do przyspawania, do zawiasów bramowych
Okrągła płyta montażowa FeNau o średnicy 65 mm stanowi solidną i niezawodną podstawę dla konstrukcji spawanych. Wykonana z litego żelaza/stali płyta zapewnia niezbędną stabilność i trwałość, wymagane w profesjonalnej konstrukcji metalowej. Została zaprojektowana specjalnie do przyspawania i służy jako bezpieczne mocowanie dla różnych zawiasów bramowych, gwarantując solidne i trwałe połączenie.
Wszechstronne zastosowania i zalety
Ta okrągła płyta montażowa firmy FeNau stanowi idealne rozwiązanie do wielu zastosowań, zwłaszcza w zakresie budowy bram i ogrodzeń. Dzięki możliwości przyspawania powstaje niezwykle wytrzymałe połączenie, które wytrzymuje nawet duże obciążenia mechaniczne. Precyzyjna produkcja gwarantuje łatwą obsługę i idealne dopasowanie do Państwa projektów.
Solidna podstawa: zapewnia stabilne mocowanie zawiasów bramowych i innych elementów.
Możliwość przyspawania: umożliwia uzyskanie niezwykle solidnego i trwałego połączenia.
Wszechstronne zastosowanie: idealne do budowy bram, ogrodzeń, konstrukcji metalowych i zastosowań przemysłowych.
Kompatybilność: Pasuje do popularnych zawiasów bramowych, takich jak SM-W, 57-W, 57SF-W, 108-W i 108SF-W.
Dane techniczne
Materiał: żelazo / stal surowa
Kształt: okrągły
Średnica: 65 mm
Waga: 0,298 kg
Zastosowanie: do przyspawania
Uwaga: Po przyspawaniu i ostatecznej obróbce płytę montażową należy bezwzględnie zabezpieczyć przed korozją, aby zapewnić jej długą żywotność.
Dostępne od ręki, czas dostawy: Lieferzeit 5-10 Werktage
88.11181.0510.02.W
Płytka montażowa z żelaza 70 x 120 mm, prostokątna, do rur okrągłych, do przyspawania
Płyta montażowa FeNau z litego żelaza stanowi idealne rozwiązanie do stabilnego i trwałego mocowania zawiasów bramowych oraz innych elementów do konstrukcji z rur okrągłych. Ta prostokątna płyta, zaprojektowana specjalnie do stosowania na rurach o średnicy nominalnej od 4 do 5 cali, stanowi niezawodną podstawę dla Państwa projektów. Precyzyjne wymiary 70 x 120 mm zapewniają optymalną powierzchnię styku i umożliwiają bezpieczne spawanie.Szczegóły techniczne i jakość materiałuTa płyta montażowa jest wykonana z wytrzymałego żelaza i przeznaczona do bezpośredniego przyspawania. Jej waga wynosząca 0,75 kg świadczy o solidnej konstrukcji i wytrzymałości. Kątowy kształt płyty w połączeniu ze specjalnie ukształtowanym tyłem idealnie dopasowuje się do krzywizny rur okrągłych. Należy pamiętać, że po spawaniu żelazną płytę montażową koniecznie trzeba zabezpieczyć przed korozją, aby zapewnić jej długą żywotność.Wszechstronne zastosowania i kompatybilnośćStabilna podstawa: zapewnia niezwykle wytrzymałą i trwałą powierzchnię mocowania na rurach okrągłych.Optymalne wymiary: dzięki wymiarom 70 x 120 mm idealnie nadaje się do wielu zastosowań w budowie bram i ogrodzeń.Prosty montaż: Szybkie i bezpieczne mocowanie poprzez przyspawanie do rur okrągłych o średnicy nominalnej 4"-5".Szeroka kompatybilność: Doskonale nadaje się do montażu zawiasów do bram z serii SM-W, 57-W, 57SF-W, 108-W i 108SF-W.Trwałość: przy prawidłowej ochronie antykorozyjnej płyta żelazna zapewnia wysoką wytrzymałość.Zaufaj jakości firmy FeNau przy realizacji swoich projektów budowlanych. Nasze komponenty są znane ze swojej precyzji i niezawodności oraz pomagają osiągnąć profesjonalne i trwałe rezultaty.
Dostępne od ręki, czas dostawy: Lieferzeit 5-10 Werktage
88.11181.0510.05.W
Montageplatte Stahl 70x120 mm eckig zum Anschweißen mit Gewinde
Die FeNau Montageplatte eckig 70x120 mm ist eine robuste Anschweißplatte aus massivem Stahl, speziell konzipiert für die sichere und dauerhafte Befestigung von Torbändern und anderen Komponenten. Als essenzielles Bauteil im Torbau und bei industriellen Anwendungen gewährleistet diese Platte eine extrem stabile Verbindung durch einfaches Anschweißen. Ihre präzisen Abmessungen und die solide Bauweise machen sie zur idealen Wahl für Projekte, die höchste Anforderungen an Haltbarkeit und Belastbarkeit stellen.
Vielseitige Einsatzbereiche und Vorteile
Diese Anschweißplatte von FeNau bietet zahlreiche Vorteile für professionelle Anwender:
Stabile Basis: Schafft eine extrem belastbare Befestigungsgrundlage für schwere Tore und Konstruktionen.
Einfache Integration: Ideal zum direkten Anschweißen an Stahlprofile, Rahmen oder Pfosten.
Kompatibilität: Perfekt geeignet für die Montage der Torbänder SM-W, 57-W, 57SF-W, 108-W und 108SF-W.
Langlebigkeit: Aus massivem Eisen gefertigt, bietet sie eine hohe Widerstandsfähigkeit.
Flexibilität: Vielseitig einsetzbar im Metallbau, Zaunbau und bei der Konstruktion von Toren und Türen.
Technische Details im Überblick
Material: Eisen (weldbarer Stahl)
Form: Eckig
Abmessungen: 70 x 120 mm
Gewicht: 0,483 kg
Anwendung: Zum Anschweißen
Besonderheit: Mit Gewinde zur Aufnahme passender Torbandbolzen
Hinweis: Für langfristigen Korrosionsschutz ist eine nachträgliche Behandlung (z.B. Lackierung, Verzinkung) dringend empfohlen.
Vertrauen Sie auf FeNau Qualität für Ihre Projekte und profitieren Sie von langlebigen und zuverlässigen Komponenten.
88.11180.6026.01.S
Płytka montażowa aluminiowa 65 x 140 mm, owalna, do przykręcania
Owalna płyta montażowa FeNau, wykonana z wysokiej jakości aluminium, stanowi idealne rozwiązanie do stabilnego i niezawodnego mocowania zawiasów bramowych oraz konstrukcji. Zaprojektowana specjalnie do zastosowań zewnętrznych, ta płyta do przykręcania zapewnia maksymalną trwałość i funkcjonalność w projektach z zakresu konstrukcji metalowych i ogrodzeń.
Dzięki precyzyjnej produkcji i wyborowi wytrzymałych materiałów płyta montażowa FeNau zapewnia bezpieczne zakotwiczenie. Jest przeznaczona do mocowania śrubami i można ją łatwo przymocować do różnych podłoży, tworząc trwałe i stabilne połączenie. Zaufaj jakości FeNau w wymagających zastosowaniach.
Szczegóły techniczne i właściwości
Materiał: wysokiej jakości aluminium
Kształt: owalny
Wymiary: 65 x 140 mm
Otwory: 2x Ø 6,5 mm
Mocowanie: do przykręcania
Waga: 0,2475 kg
Zalety i obszary zastosowania
Aluminiowa płyta montażowa FeNau wyróżnia się doskonałą odpornością na korozję oraz niewielką masą, co czyni ją optymalnym wyborem do stosowania w wilgotnych lub wymagających warunkach. Jej uniwersalny kształt umożliwia szeroki zakres zastosowań:
Solidne mocowanie zawiasów bramowych (kompatybilna z modelami SM-S, 57-S, 57SF-S, 108-S, 108SF-S)
Bezpieczne punkty mocowania elementów balustrad
Budowa ogrodzeń i bram
Ogólne zadania mocujące w budownictwie metalowym
Prosty i szybki montaż za pomocą śrub
Kompatybilność
Ta płyta montażowa została zaprojektowana specjalnie do stosowania z zawiasami bramowymi FeNau z serii SM-S, 57-S, 57SF-S, 108-S i 108SF-S, aby zapewnić idealne dopasowanie i maksymalną stabilność.
88.11180.6026.02.S
Montageplatte Aluminium 65 x 100 mm eckig zum Schrauben
FeNau Aluminium-Montageplatte eckig 65x100mm – Stabile Befestigung für TorbänderDie FeNau Aluminium-Montageplatte ist die ideale Lösung für eine zuverlässige und langlebige Befestigung von Torbändern und anderen Bauteilen. Speziell entwickelt für den Einsatz, wo eine stabile und korrosionsbeständige Anschraubbasis erforderlich ist, bietet diese eckige Platte mit ihren präzisen Abmessungen von 65x100mm eine hervorragende Grundlage für Ihre Konstruktionen. Gefertigt aus hochwertigem Aluminium, garantiert sie Beständigkeit gegenüber Witterungseinflüssen und eine lange Lebensdauer.Technische Details & MaterialqualitätMaterial: Hochwertiges AluminiumAbmessungen: 65 x 100 mmForm: EckigBohrungen: 4x Ø 6,5 mm für sichere VerschraubungGewicht: 0,216 kgBefestigungsart: Zum SchraubenKompatibilität: Anwendbar für Torbänder der Serien SM-S, 57-S, 57SF-S, 108-S, 108SF-SVorteile und Einsatzgebiete der FeNau MontageplatteDiese vielseitige Montageplatte von FeNau zeichnet sich durch ihre einfache Handhabung und ihre robuste Bauweise aus. Sie ist die perfekte Wahl für:Den professionellen Tor- und Zaunbau, insbesondere für selbstschließende Torbänder.Allgemeine Befestigungsaufgaben im Innen- und Außenbereich, die eine stabile Anschraubfläche erfordern.Konstruktionen, bei denen geringes Gewicht und hohe Korrosionsbeständigkeit gefragt sind.Die schnelle und unkomplizierte Installation dank der vorgebohrten Befestigungslöcher.Mit der FeNau Aluminium-Montageplatte investieren Sie in ein Bauteil, das Funktionalität, Langlebigkeit und eine einfache Montage optimal vereint. Vertrauen Sie auf FeNau Qualität für Ihre Projekte.
Dostępne od ręki, czas dostawy: Lieferzeit 5-10 Werktage
88.11180.6026.03.S
Płytka montażowa aluminiowa 100 x 100 mm, kwadratowa, do przykręcania
Aluminiowa płyta montażowa FeNau o wymiarach 100 x 100 mm stanowi idealne rozwiązanie do bezpiecznego i trwałego zamocowania zawiasów bramowych. Wykonana z wysokiej jakości aluminium płyta do przykręcania stanowi doskonałe połączenie stabilności i niewielkiej wagi. Została zaprojektowana specjalnie z myślą o łatwym montażu za pomocą śrub i zapewnia niezawodne mocowanie różnych typów zawiasów do bram.
Szczegóły techniczne i jakość materiału
Ta płyta montażowa firmy FeNau przekonuje precyzyjnym wykonaniem i wytrzymałym materiałem. Aluminium znane jest ze swojej doskonałej odporności na korozję i warunki atmosferyczne, co sprawia, że płyta jest wyjątkowo trwała – idealna do zastosowań na zewnątrz. Wymiary 100 x 100 mm oraz cztery nawiercone otwory o średnicy 6,5 mm gwarantują szybki i nieskomplikowany montaż.
Materiał: wysokiej jakości aluminium
Wymiary: 100 x 100 mm
Kształt: kwadratowy
Otwory: 4 x Ø 6,5 mm do mocowania śrubami
Waga: ok. 0,279 kg
Mocowanie: śrubowe
Wszechstronne zastosowania i kompatybilność
Płyta montażowa FeNau jest niezbędnym elementem w profesjonalnej budowie bram i ogrodzeń, a także w projektach prywatnych. Służy jako stabilna podstawa do mocowania samozamykających się zawiasów bramowych i zapewnia bezpieczne działanie bram. Dzięki solidnej konstrukcji i właściwościom materiałowym nadaje się do wielu zastosowań, w których wymagane jest niezawodne i odporne na warunki atmosferyczne mocowanie.
Płytka ta została specjalnie zaprojektowana pod kątem kompatybilności z następującymi zawiasami bramowymi FeNau:
SM-S
57-S
57SF-S
108-S
108SF-S
Zaufaj jakości FeNau, aby uzyskać trwałe i funkcjonalne rozwiązania w zakresie akcesoriów do balustrad i bram.
Dostępne od ręki, czas dostawy: Lieferzeit 5-10 Werktage
88.11180.6026.05.S
Płytka montażowa aluminiowa, prostokątna, 45 x 100 mm, z 2 otworami o średnicy 6,5 mm
Kątowa płyta montażowa FeNau, wykonana z wysokiej jakości aluminium, stanowi idealne rozwiązanie do niezawodnego mocowania zawiasów i okuć przykręcanych. Dzięki precyzyjnym wymiarom i solidnej konstrukcji zapewnia stabilny i trwały montaż w różnych obszarach zastosowań. Jako niezbędny element w dziedzinie montażu bram i ogrodzeń płyta ta stanowi solidną podstawę dla Państwa projektów.
Dane techniczne
Materiał: aluminium
Kształt: prostokątny
Wymiary: 45 x 100 mm
Otwory: 2x Ø 6,5 mm
Waga: 0,15 kg
Sposób montażu: do przykręcania
Zalety i obszary zastosowania
Płytka montażowa FeNau wyróżnia się wysoką funkcjonalnością i wszechstronnością. Została zaprojektowana specjalnie w celu zapewnienia bezpiecznego i trwałego połączenia zawiasów przykręcanych. Niezależnie od tego, czy chodzi o zastosowania prywatne, takie jak bramy ogrodowe, czy komercyjne, np. drzwi wejściowe – płyta ta zapewnia niezbędną stabilność.
Wszechstronne zastosowanie: idealna do wszystkich zawiasów przykręcanych w bramach, drzwiach, klapach i innych konstrukcjach.
Aluminium odporne na korozję: materiał ten zapewnia długą żywotność i niewielkie wymagania konserwacyjne, nawet w wilgotnym otoczeniu.
Prosty i szybki montaż: Precyzyjne otwory ułatwiają instalację i oszczędzają cenny czas pracy.
Wysoka nośność: pomimo niewielkiej wagi płytka zapewnia niezawodną siłę trzymania zamontowanych zawiasów.
Kompaktowa konstrukcja: Kanciasty kształt i niewielkie rozmiary umożliwiają dyskretną integrację z istniejącymi lub nowymi konstrukcjami.
Dostępne od ręki, czas dostawy: Lieferzeit 5-10 Werktage
