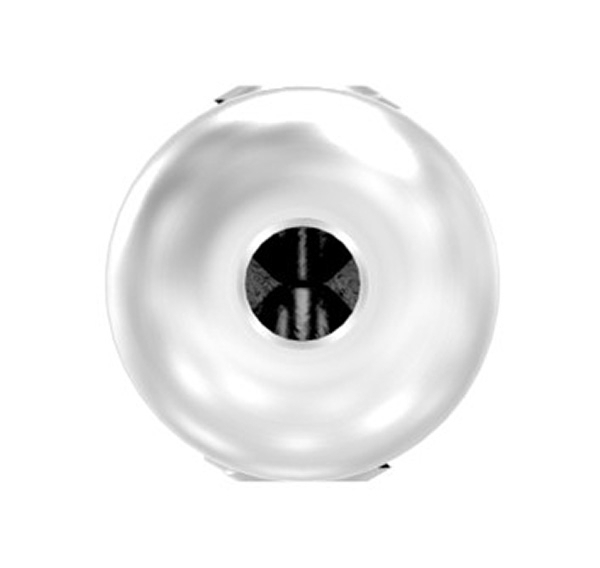

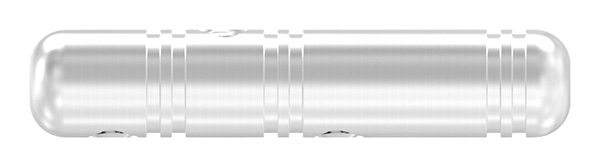

Złącze gwintowane do samodzielnego montażu | Do lin o średnicy od 3 mm do 8 mm | z gwintem wewnętrznym | V2A
Informacje dot. produktu "Złącze gwintowane do samodzielnego montażu | Do lin o średnicy od 3 mm do 8 mm | z gwintem wewnętrznym | V2A"
[ Dane techniczne ] wykonany
ze stali nierdzewnej 1.4301/V2A/AISI 304 [ Szczegóły techniczne ] pasuje do lin o średnicy od 3 mm do 8 mm; z gwintem wewnętrznym; do samodzielnego montażu; gwint od M5 do M8
[Zastosowanie] Wsunąć linę do końcówki i zamocować za pomocą dołączonej śruby imbusowej
[dalsze szczegóły techniczne]
Wymiary końcówki gwintowanej do liny o średnicy 3 mm: A: M5; B: 60 mm; C: 40 mm; D: Ø 12 mm; E: 15 mm
Wymiary końcówki gwintowanej do liny o średnicy 4 mm: A: M5; B: 60 mm; C: 40 mm; D: Ø 12 mm; E: 15 mm
Wymiary zacisku gwintowanego do liny o średnicy 5 mm: A: M5; B: 70 mm; C: 40 mm; D: Ø 14 mm; E: 20 mm
Wymiary końcówki gwintowanej do liny o średnicy 6 mm: A: M6; B: 70 mm; C: 40 mm; D: Ø 14 mm; E: 20 mm
Wymiary zacisku gwintowanego do liny o średnicy 8 mm: A: M8; B: 80 mm; C: 60 mm; D: Ø 16 mm; E: 15 mm
| Form: | Gewindeterminal |
|---|
