Kolano rurowe ze stali nierdzewnej 180° | Typ 3

Bogen 180° zum Schweissen fuer Rundrohr- Ø 33-7 mm V2A- Bauart 3-11-3742.4

Stk

11.3742.4

Łuk spawalniczy 180° do rur okrągłych: Ø 33,7 mm V2A, typ 3

Dostępne od ręki, czas dostawy: Lieferzeit 5-10 Werktage

59,01 POL*

Bogen 180° zum Schweissen fuer Rundrohr- Ø 42-4 mm V2A- Bauart 3-11-3743.4

Stk

11.3743.4

Łuk spawalniczy 180° do rur okrągłych: Ø 42,4 mm V2A, typ 3

Dostępne od ręki, czas dostawy: Lieferzeit 5-10 Werktage

63,94 POL*

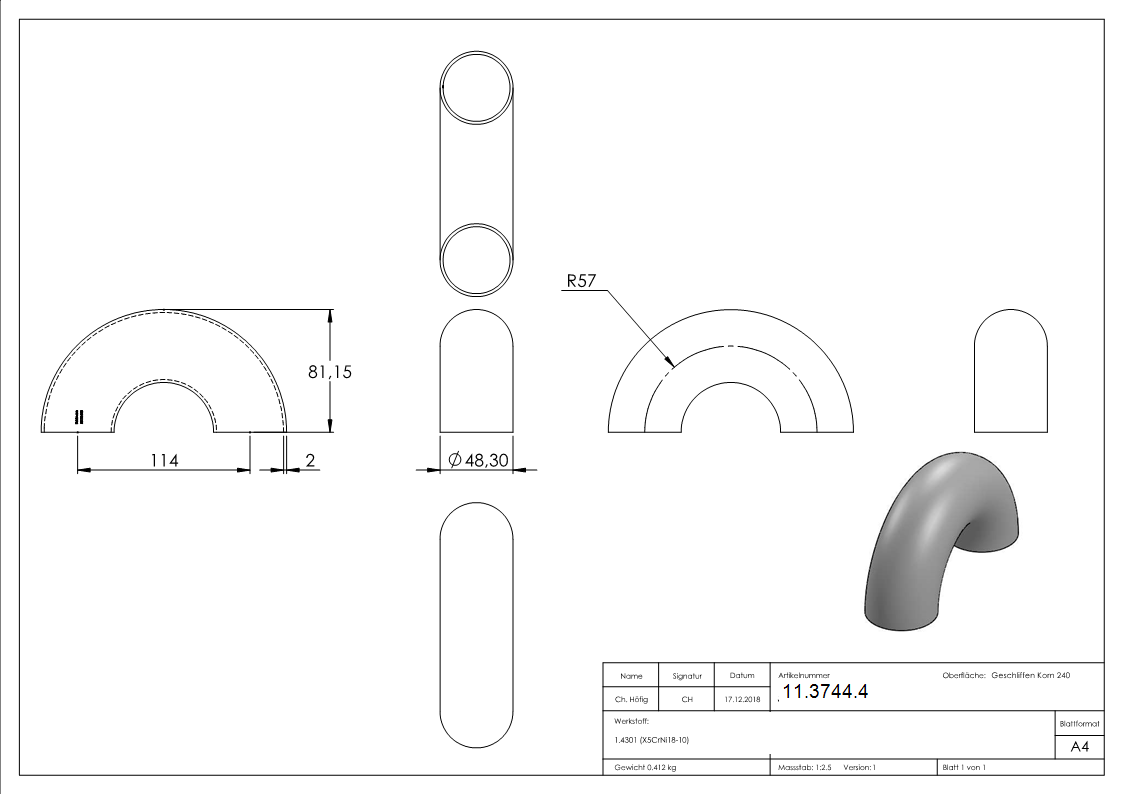

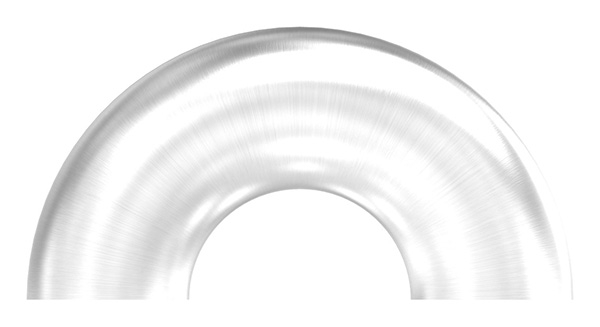

Bogen 180° zum Schweissen fuer Rundrohr- Ø 48-3 mm V2A- Bauart 3-11-3744.4

Stk

11.3744.4

Łuk spawalniczy 180° do rur okrągłych: Ø 48,3 mm V2A, typ 3

Dostępne od ręki, czas dostawy: Lieferzeit 5-10 Werktage

73,83 POL*

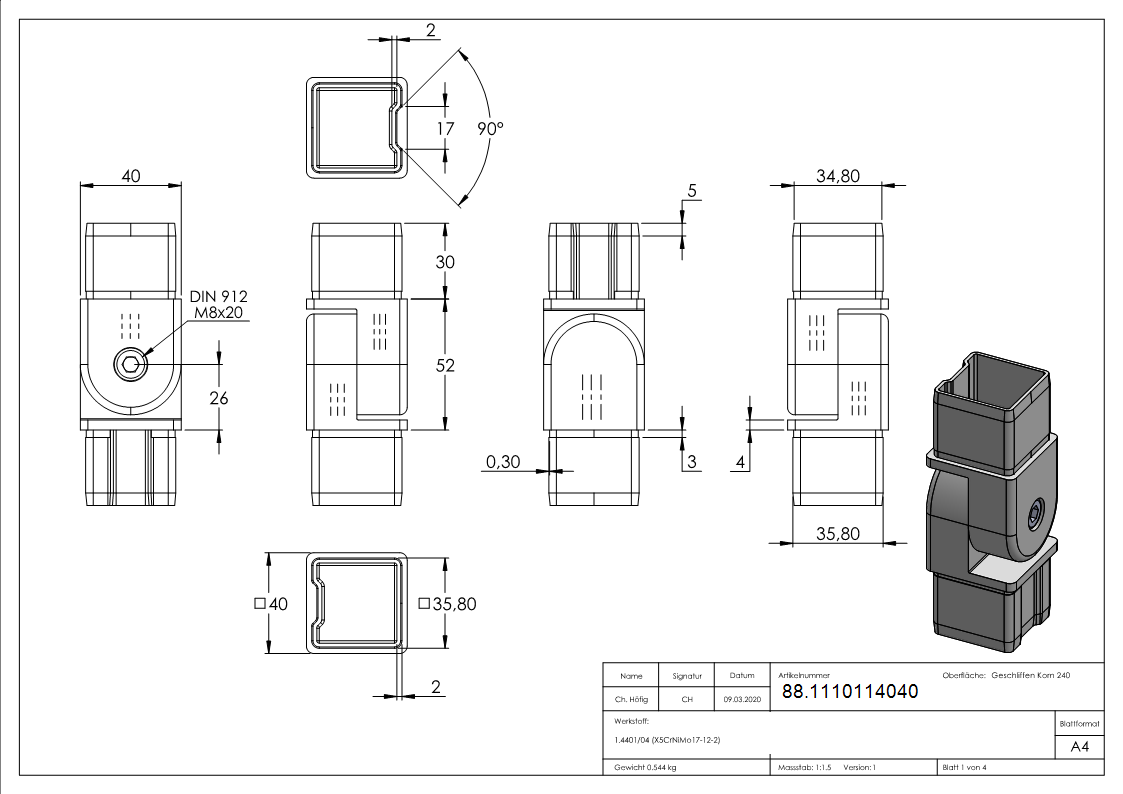

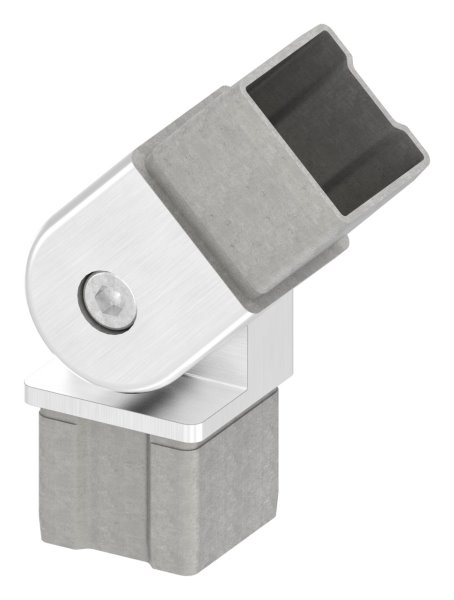

Steckgelenk V4A fuer 40x40x2 mm Rohr-88.1110114040

Stk

88.1110114040

Złącze wtykowe V4A do rury 40x40x2 mm

Dostępne od ręki, czas dostawy: Lieferzeit 5-10 Werktage

96,51 POL*

Tutaj znajdą Państwo kolanka rurowe ze stali nierdzewnej 180° w standardowej klasie konstrukcyjnej 3 (DIN 2605 / EN 10253). Te tak zwane kolanka podwójne lub kolanka zwrotne idealnie nadają się do oszczędzającego miejsce zmiany kierunku rur w sieciach rurociągowych lub jako eleganckie zakończenie poręczy w konstrukcjach balustradowych. Dostępne w wersjach V2A i V4A.

Sprawdź geometrię: „odległość osiowa” w typie konstrukcyjnym 3

W przypadku kolanka 180° oprócz promienia decydujące znaczenie ma przede wszystkim odległość między środkami (odległość osiowa) obu końców rury. Ponieważ mamy do czynienia z typem konstrukcyjnym 3 (promień ≈ 1,5 x średnica), konstrukcja jest bardzo kompaktowa:

Praktyczna zasada przy projektowaniu:
odległość od środka jednej rury do środka drugiej wynosi dokładnie dwukrotność promienia.
Przykład (rura 42,4 mm): promień ok. 63,5 mm → odległość osiowa ok. 127 mm.
Jest to standard dla kompaktowych kolanek i klasycznych końcówek typu „but jeździecki” w balustradach.

Zastosowania i wykończenia

Wybierz wersję odpowiednią do swojego projektu:

Szlifowane (ziarnistość 240 / 320)

Do poręczy i elementów dekoracyjnych.

Zakończenie poręczy: popularne rozwiązanie do łączenia dwóch równoległych poręczy („łuk w kształcie litery U”).
Wygląd: precyzyjnie szlifowana, pasująca do naszych rur K240/K320.
Wykonanie: Bezszwowe przyspawanie zapewniające estetyczny wygląd „jak z jednego kawałka”.

Nieszlifowane (matowe)

Do zastosowań technicznych i grzewczych.

Budowa rurociągów: jako zajmujące mało miejsca kolanka w rejestratorach grzewczych lub systemach chłodniczych.
Ekonomiczne: opłacalne rozwiązanie, gdy wygląd ma drugorzędne znaczenie.
Standard przemysłowy: matowe, wyżarzone termicznie i optymalnie nadające się do spawania.

Jakiego stopu potrzebujesz?

V2A (1.4301 / 1.4307): Standardowy wybór do zastosowań wewnętrznych i zwykłych obszarów zewnętrznych. Odpowiedni do większości balustrad i instalacji grzewczych.
V4A (1.4404 / 1.4571): Do środowisk korozyjnych. Wybierz V4A do basenów, regionów przybrzeżnych lub rurociągów procesów chemicznych.

Wszystkie kolanka 180° są zaprojektowane jako złącza spawane (bez systemu wtykowego) i posiadają na końcach przygotowania do spoiny w kształcie litery V.
