Kolano 90 stopni (złączki spawane typu 2 DIN)

// {{ category.customFields.custom_categoryheadline_ }}

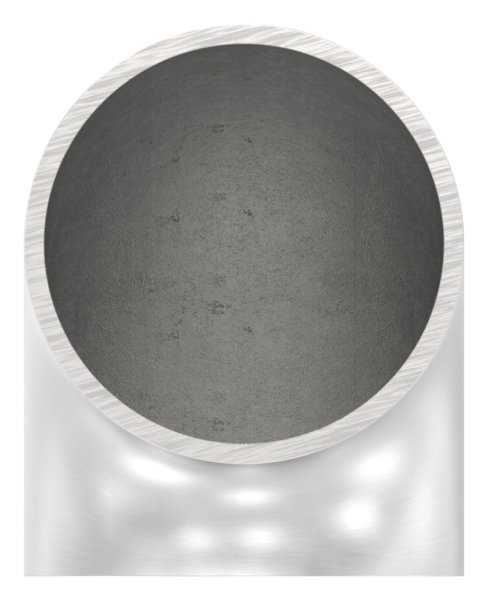

Schweissbogen Edelstahl V2A Ø 42-4 x 2-0 mm 90° geschliffen K240-88-1155233.240

Stk

88.1155233.240

Łuk spawalniczy ze stali nierdzewnej V2A, Ø 42,4 x 2,0 mm, 90°, szlifowany K240

Dostępne od ręki, czas dostawy: Lieferzeit 5-10 Werktage

24,19 POL*

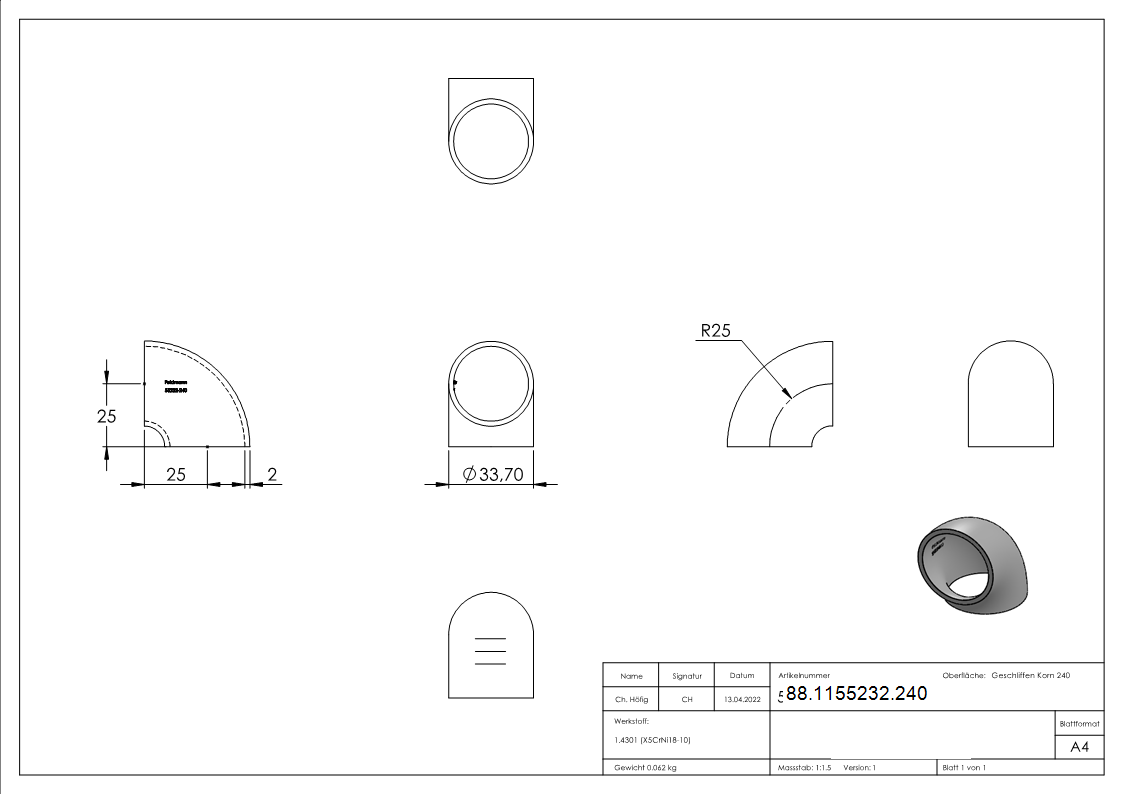

Schweissbogen 90°- 33-7 x 2-0mm- V2A- Bauart 2-88-1155232.240

Stk

88.1155232.240

Łuk spawalniczy 90°, 33,7 x 2,0 mm, V2A, typ 2

Dostępne od ręki, czas dostawy: Lieferzeit 5-10 Werktage

23,20 POL*

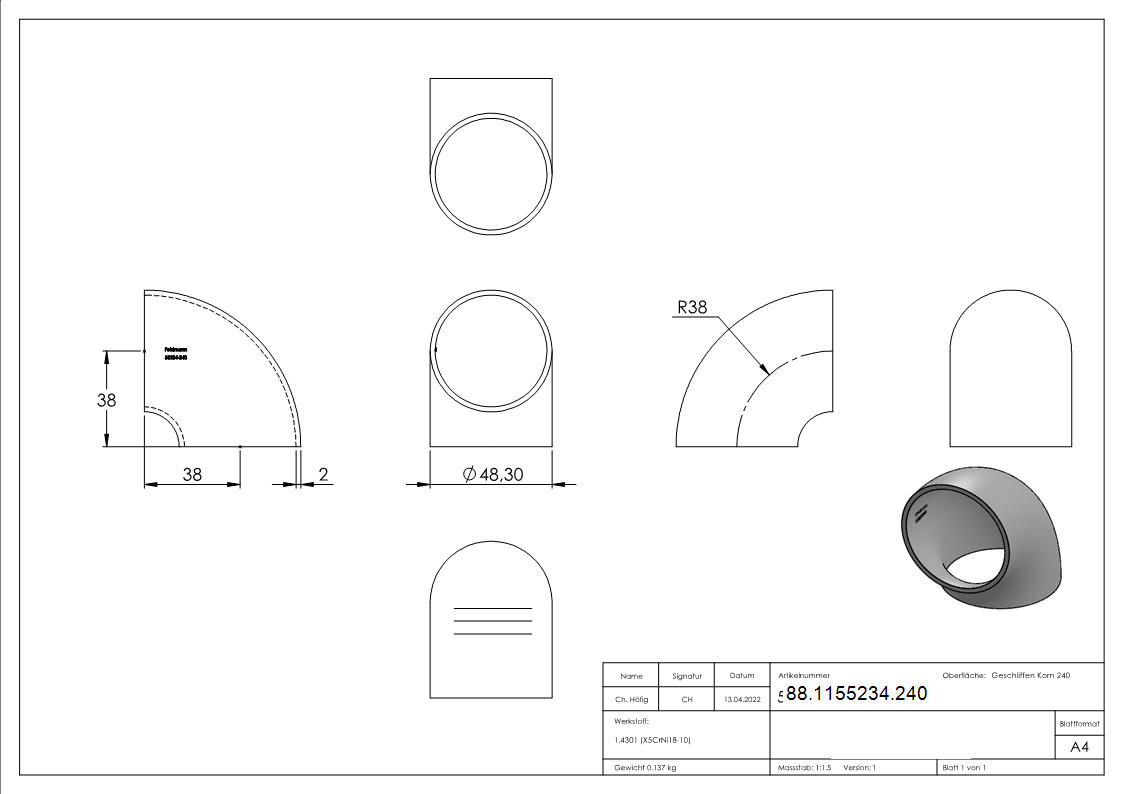

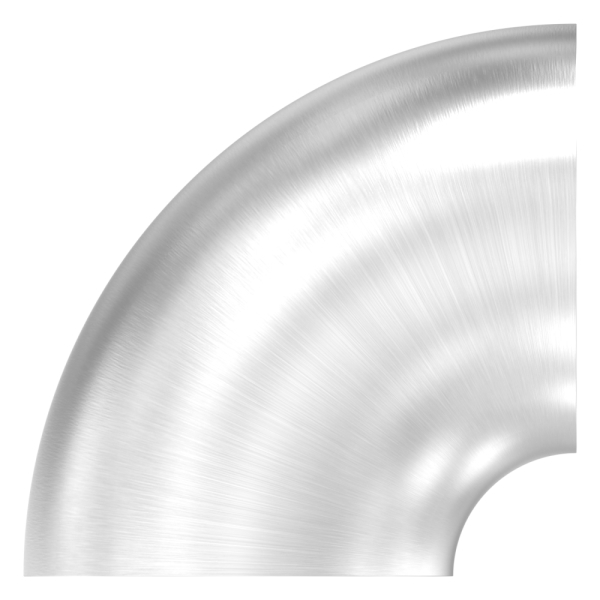

Schweissbogen 90° Edelstahl V2A Ø 48-3 x 2-0 mm geschliffen K240 Bauart 2-88-1155234.240

Stk

88.1155234.240

Kolanko spawane 90° ze stali nierdzewnej V2A, Ø 48,3 x 2,0 mm, szlifowane K240, typ 2

Dostępne od ręki, czas dostawy: Lieferzeit 5-10 Werktage

30,33 POL*

Specjalne złączki spawane do bardzo ograniczonych przestrzeni: tutaj znajdą Państwo kolanka rurowa ze stali nierdzewnej 90° typu 2 (dawniej DIN 2605-1 / obecnie EN 10253 typ 2D). Kolanka te charakteryzują się wyjątkowo małym promieniem i idealnie nadają się do budowy kompaktowych instalacji ze stali V2A i V4A.

⚠️ Uwaga: to NIE jest standard!

Szukają Państwo zwykłego, standardowego kolanka? W takim przypadku zazwyczaj potrzebny jest typ 3 ($r \approx 1,5 \times d$).
Kolanka w tej kategorii należą do typu 2 i mają znacznie mniejszy promień ($r \approx 1,0 \times d$). Przed złożeniem zamówienia prosimy o sprawdzenie swoich wymagań, ponieważ kolanka te nie są wymienne.

Różnica techniczna: typ 2 a typ 3

Podczas gdy typ 3 jest standardem przemysłowym, typ 2 stosuje się wszędzie tam, gdzie liczy się każdy milimetr. Różnica polega na geometrii:

Typ 2 (tutaj): promień ≈ 1,0 x średnica rury.
Przykład (rura 42,4 mm): promień wynosi zaledwie ok. 42,5 mm . Kolano jest niezwykle kompaktowe.
Typ 3 (standardowy): promień ≈ 1,5 x średnica rury.
Przykład (rura 42,4 mm): promień wynosi ok. 63,5 mm .

Zastosowania „krótkich kolanek”

Ze względu na mniejszy promień powstaje nieco większy opór przepływu. Dlatego kolanka te są stosowane przede wszystkim tam, gdzie przestrzeń montażowa nie pozwala na inne rozwiązanie:

Budowa urządzeń i zbiorników

Gdy rurociągi muszą przebiegać blisko ścianek kotła lub wewnątrz maszyn.

Kompaktowe rozdzielacze

Do konstrukcji zajmujących mało miejsca belek rozdzielczych lub zespołów pomp, gdzie standardowy promień byłby zbyt duży.

Materiały i powierzchnie

Ponieważ typ konstrukcyjny 2 jest stosowany prawie wyłącznie w instalacjach technicznych (a rzadko w konstrukcjach balustradowych o charakterze designerskim), nacisk kładziony jest na funkcjonalność techniczną:

V2A (1.4307) i V4A (1.4404): dostępne w obu popularnych stopach stali nierdzewnej, zapewniających od normalnej do wysokiej odporności na korozję.
Jakość przemysłowa: zazwyczaj niepolerowane (matowe), wyżarzone termicznie i wytrawione, optymalnie przygotowane do spawania TIG.

Wszystkie łuki mają znormalizowane grubości ścianek oraz przygotowanie do spoiny w kształcie litery V, co pozwala na profesjonalne spawanie doczołowe.
