Pasek świetlny LED – oświetlenie ciągłe

Poręcz ze stali nierdzewnej LUNORA® LED: modułowa perfekcja zapewniająca ciągłe oświetlenie klatek schodowych w firmie FeNau

Oświetlenie schodów, ścieżek i dróg ewakuacyjnych stanowi szczególne wyzwanie dla architektów, projektantów i konstruktorów metalowych. Nie chodzi tu tylko o spełnienie norm, ale o płynną integrację światła z architekturą budynku. Dzięki systemowi poręczy LED LUNORA® firma FeNau oferuje bezkompromisowe, modułowe rozwiązanie systemowe LED [cite: 13], które zostało opracowane specjalnie z myślą o ciągłym oświetleniu [cite: 5]. System ten, zaprojektowany z myślą o klasycznych rurach z rowkiem o średnicy dokładnie 42,4 mm [cite: 14], łączy w sobie ponadczasowy wygląd stali nierdzewnej z najnowocześniejszą technologią oświetleniową.

System LUNORA® nie jest zwykłym elementem balustrady, lecz wysoce złożonym narzędziem oświetleniowym. Gwarantuje on oświetlenie nieoślepiające, absolutnie równomierne, a przede wszystkim ciągłe [cite: 14]. Tam, gdzie punktowe rozwiązania oświetleniowe rzucają cienie lub powodują „efekt zebry” na stopniach schodów, LUNORA® tworzy ciągłą taśmę świetlną, która zapewnia maksymalne bezpieczeństwo, doskonałą orientację przestrzenną oraz wysokiej jakości, purystyczną estetykę w każdym projekcie budowlanym.

Innowacja technologiczna: technologia soczewek asymetrycznych

Częstym problemem w przypadku dostępnych na rynku poręczy LED jest niekontrolowane rozpraszanie światła. Bez precyzyjnego ukierunkowania taśma LED emituje światło pionowo w dół. W rezultacie ściana, do której zamontowana jest poręcz, jest silnie oświetlona, często w sposób oślepiający, podczas gdy środek stopnia schodów pozostaje w półmroku. System LUNORA® rozwiązuje ten problem dzięki najnowocześniejszej, zintegrowanej soczewce[cite: 31].

Wewnątrz poręczy LUNORA® ta specjalnie dostosowana soczewka zapewnia, że światło emitowane przez taśmę LED nie jest po prostu rozpraszane, lecz celowo skupiane[cite: 35]. Światło ulega asymetrycznemu załamaniu i jest optymalnie kierowane pod idealnym kątem na całej długości trasy[cite: 14, 35]. Efekt jest imponujący: oświetlona jest znacznie większa powierzchnia niż w przypadku systemów bez soczewki[cite: 36]. Nawet w całkowitej ciemności każda krawędź stopnia, każdy podest i każda przeszkoda pozostają wyraźnie widoczne[cite: 36], podczas gdy niepożądane światło rozproszone na ścianach jest ograniczone do absolutnego minimum. Oszczędza to wzrok i znacznie zwiększa bezpieczeństwo.

Przemyślane w każdym szczególe: profil obrotowy 180° z aluminium

Podstawę systemu LUNORA® stanowi niewielka liczba elementów, które są jednak niezwykle precyzyjnie dopasowane do siebie[cite: 37, 61]. Absolutną atrakcją i technicznym sercem systemu jest wielofunkcyjny profil obrotowy z aluminium[cite: 66]. Ten profil nośny, umieszczony wewnątrz rury rowkowej ze stali nierdzewnej, rozwiązuje problemy z miejscem, które często pojawiają się przy stosowaniu taśm LED o różnych klasach ochrony.

Profil można obrócić dokładnie o 180°[cite: 76, 77]. Oznacza to, że jedna strona profilu jest precyzyjnie wyfrezowana pod wąskie taśmy LED o stopniu ochrony IP00 (do suchych pomieszczeń wewnętrznych), podczas gdy druga, głębsza strona jest dokładnie dostosowana do szerszych, odpornych na wodę i pył taśm LED o stopniu ochrony IP65 (do zastosowań zewnętrznych i w pomieszczeniach wilgotnych)[cite: 72, 75]. Dzięki temu do zastosowań wewnętrznych i zewnętrznych potrzebny jest tylko jeden system profili nośnych. Aby montaż przebiegał jak najbezbłędniej, profil posiada precyzyjnie wycięte laserowo linie prowadzące[cite: 73]. Gwarantują one dokładne, wyśrodkowane umiejscowienie taśm LED podczas przyklejania[cite: 73, 86], co jest niezbędne do uzyskania absolutnie prostego i jednolitego rozsyłu światła.

Jednorodne światło bez kompromisów: osłona z PMMA

Nic nie zakłóca obrazu architektonicznego bardziej niż pojedyncze, jaskrawe diody LED, które odbijają się w podłodze. Aby temu zapobiec, system LUNORA® jest zakończony specjalną, nieprzezroczystą osłoną wykonaną z wysokiej jakości tworzywa PMMA (polimetakrylanu metylu)[cite: 37]. Ta rozpraszająca osłona nie tylko chroni wrażliwy system LED przed czynnikami mechanicznymi i zanieczyszczeniami, ale pełni również funkcję wysoce wydajnego dyfuzora[cite: 37, 69]. Rozprasza ona światło poszczególnych diod na tyle silnie, że łączą się one w jedną, płynną i absolutnie jednorodną linię świetlną. Nie powstają już żadne widoczne punkty świetlne[cite: 37].

Najwyższej klasy specyfikacje diod LED spełniające najwyższe wymagania

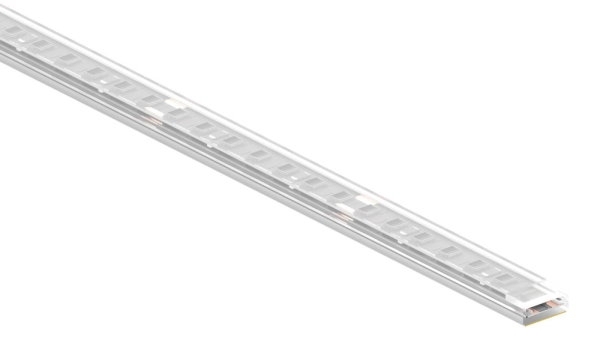

W przypadku komponentów elektronicznych systemu LUNORA® firma FeNau stawia na bezkompromisową, profesjonalną jakość[cite: 55]. Zastosowane samoprzylepne taśmy LED działają przy bezpiecznym niskim napięciu 24 V DC[cite: 43, 67]. Są one wysoce wydajne i zapewniają ogromny strumień świetlny wynoszący 1500 lumenów na metr przy poborze mocy zaledwie 13,2 wata na metr[cite: 46].

Aby idealnie dopasować nastrój świetlny do danego obiektu, dostępne są dwa starannie dobrane kolory światła[cite: 14]:

• Ciepła biel (2700 K): idealna do przytulnych przestrzeni mieszkalnych, lokali gastronomicznych, hoteli lub drewnianych schodów, gdzie na pierwszym planie stoi przytulna, ciepła atmosfera[cite: 39, 44].
• Neutralna biel (4000 K): idealna do budynków biurowych, szpitali, obiektów użyteczności publicznej oraz nowoczesnej architektury betonowej lub kamiennej. Ta barwa światła maksymalizuje kontrasty i zapewnia najwyższy poziom czujności oraz bezpieczeństwa[cite: 40, 44].

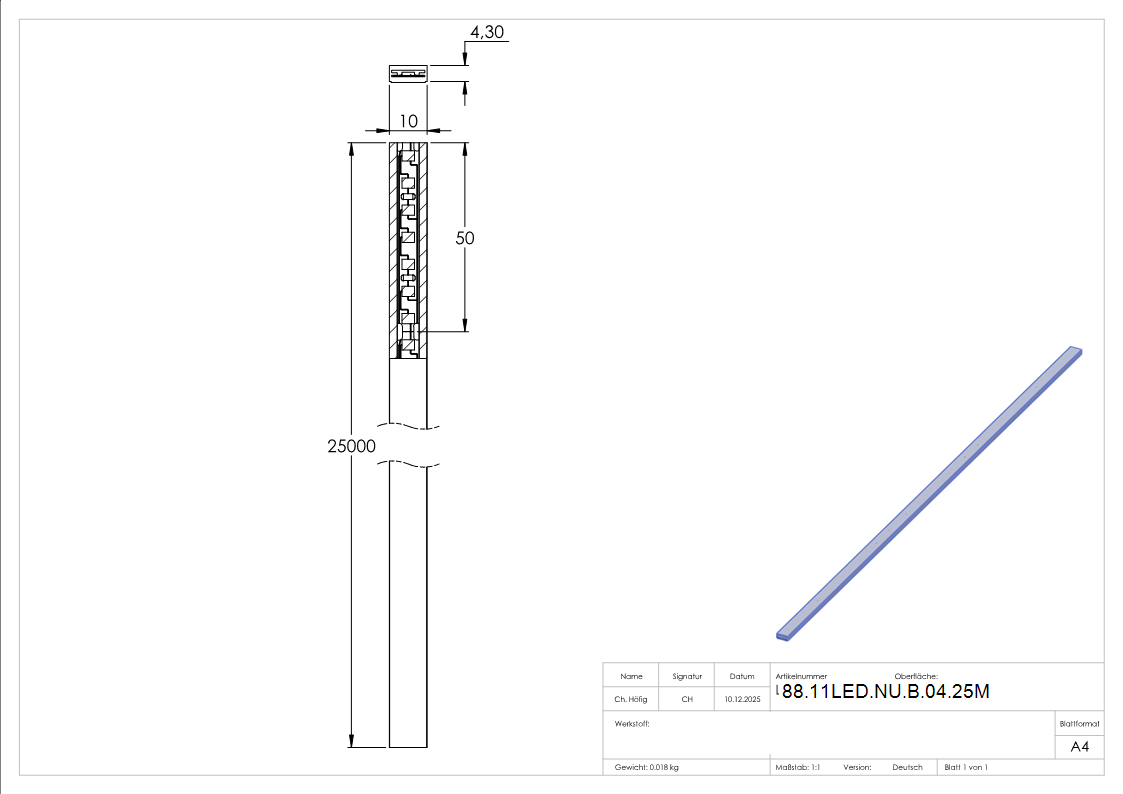

Taśmy charakteryzują się niezwykle wszechstronnym zastosowaniem: można je precyzyjnie przycinać co 50 mm [cite: 47, 85] i są dostarczane w dużych długościach 6 000 mm, a nawet 25 000 mm, przeznaczonych do długich biegów schodów [cite: 49]. Oczywiście wszystkie elementy elektroniczne posiadają pełne oznaczenie CE [cite: 18, 50, 52] oraz certyfikat RoHS [cite: 50, 53].

Inteligentne sterowanie i prosty montaż

System LUNORA® można płynnie zintegrować z nowoczesnymi systemami zarządzania budynkiem. Taśmy LED mają pełną regulację jasności i są kompatybilne ze sterownikami PWM (modulacja szerokości impulsu)[cite: 48]. W połączeniu z naszymi zasilaczami z obsługą Bluetooth i funkcją ściemniania system oświetleniowy LUNORA® można inteligentnie sterować za pomocą aplikacji lub przycisku [cite: 14], aby uzyskać idealną jasność w zależności od pory dnia lub potrzeb.

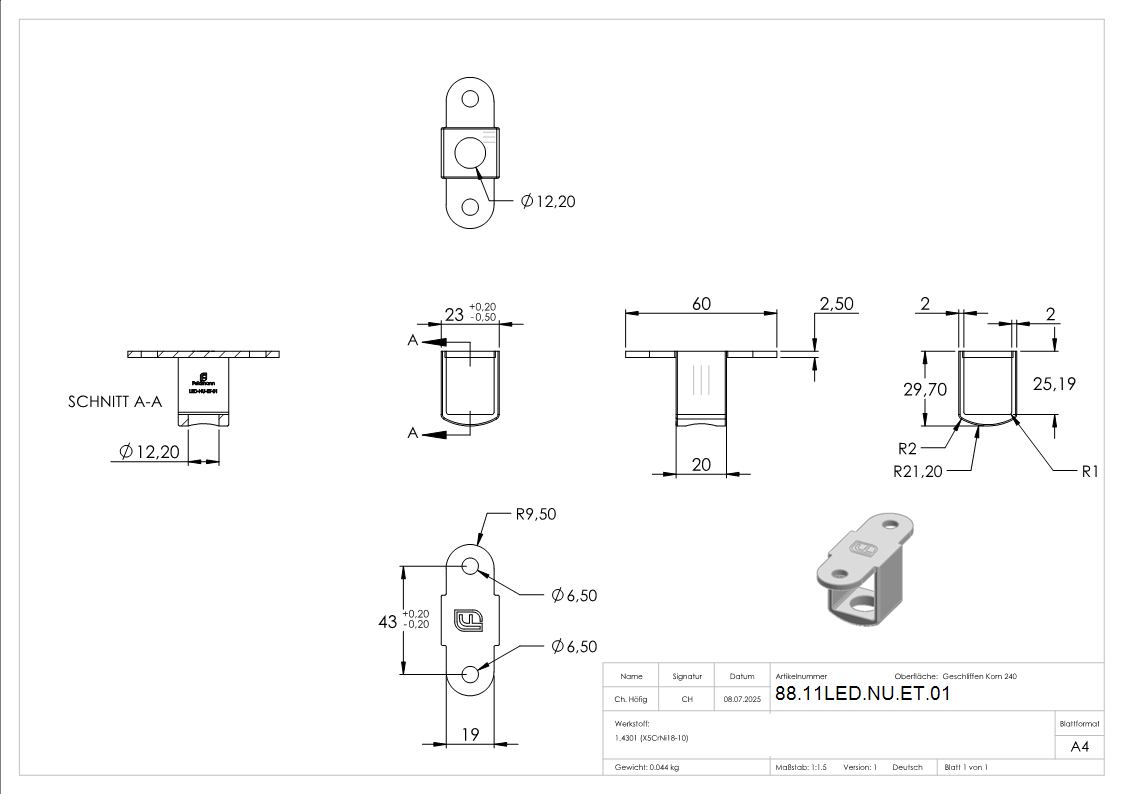

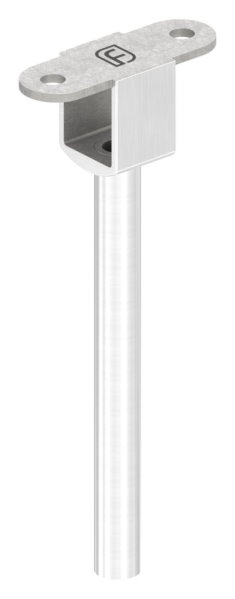

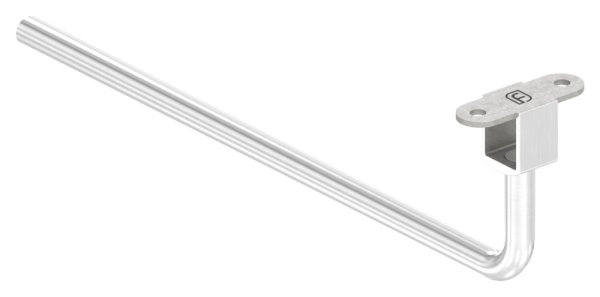

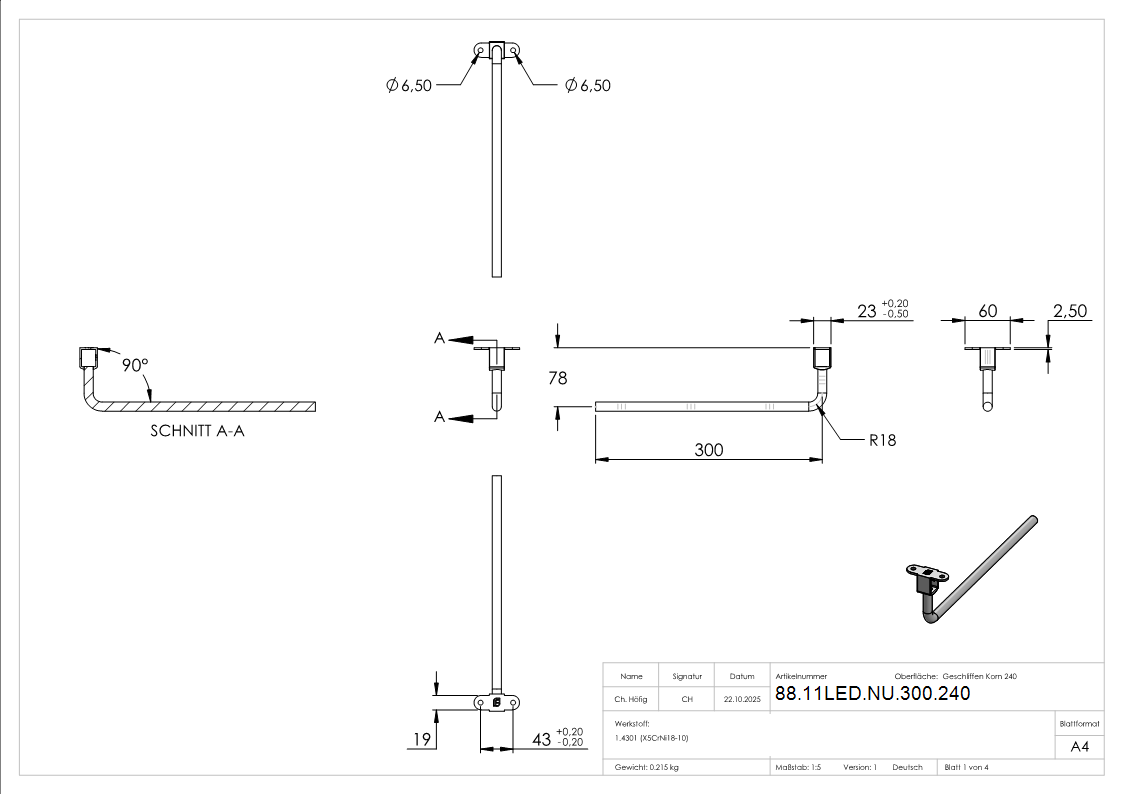

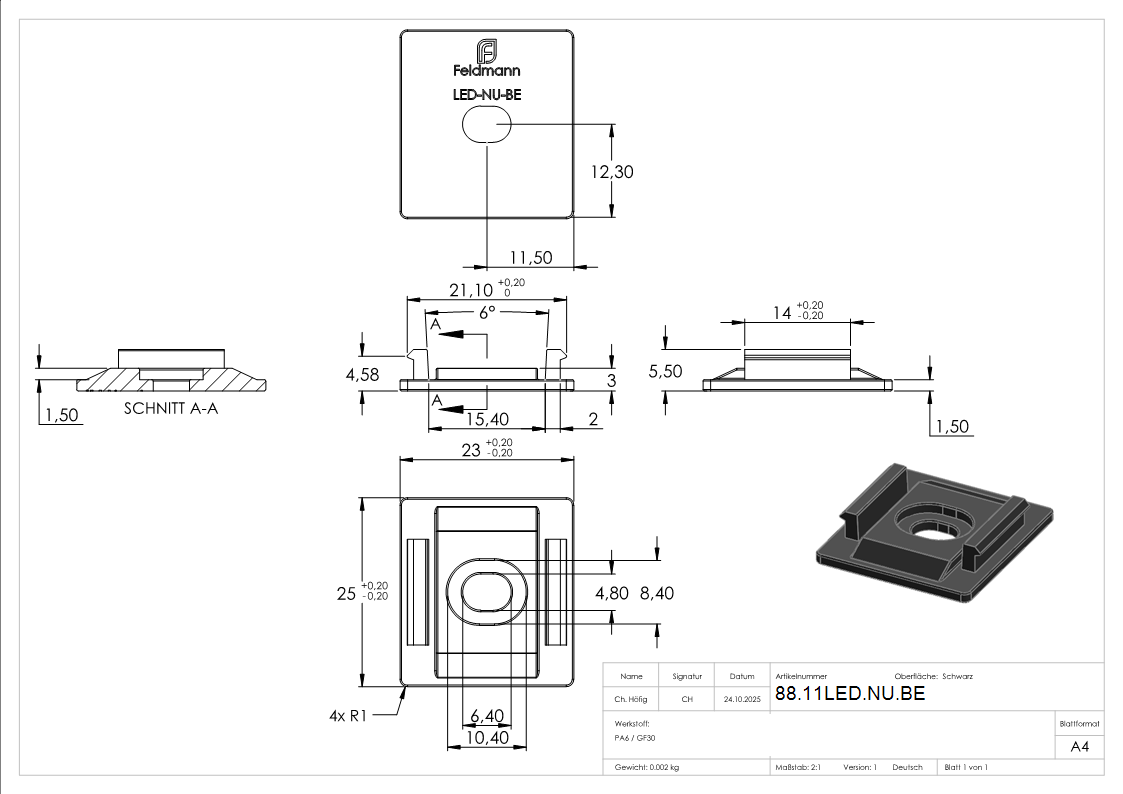

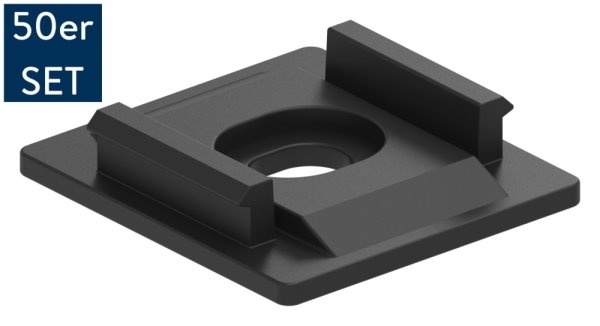

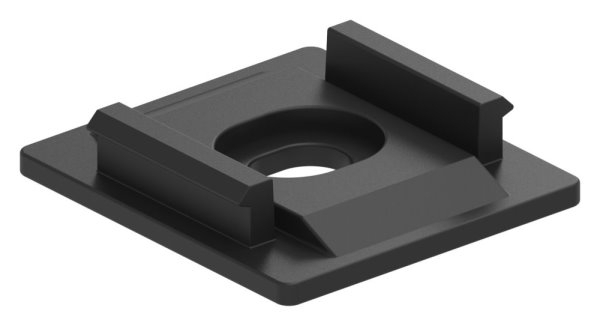

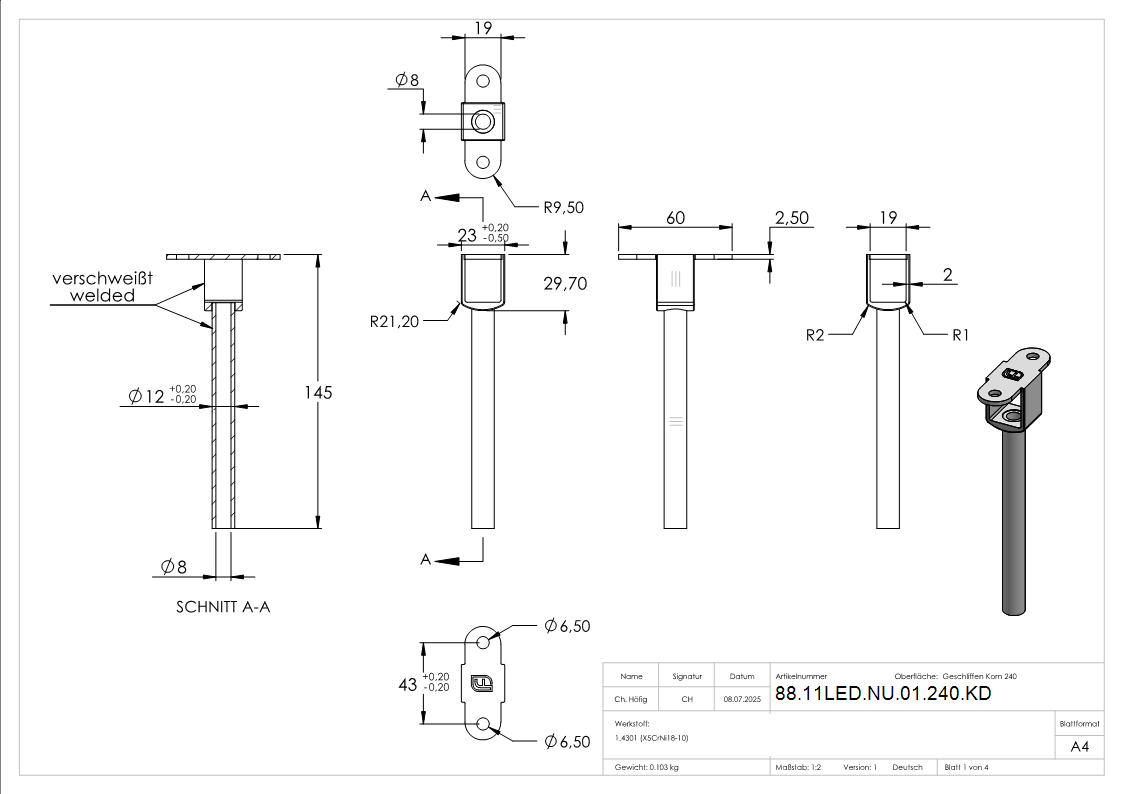

Dla konstruktorów metalowych system LUNORA® oznacza ogromną oszczędność czasu podczas montażu[cite: 56]. Mocowanie profilu nośnego w rurze ze stali nierdzewnej odbywa się za pomocą sprytnych klipsów mocujących z funkcją zatrzaskową[cite: 65]. Klipsy te są przykręcane (M4 x 8) lub nitowane w rurze z rowkiem w odstępach około 250 mm (co najmniej dwa na odcinku)[cite: 82, 83]. Wyposażony profil nośny jest następnie łatwo i bezpiecznie zatrzaskiwany w tych zaciskach[cite: 83]. Całe prowadzenie kabli jest niewidoczne: kable są odprowadzane niewidocznie przez wydrążone profile poręczy bezpośrednio do ściany lub wzdłuż rowka w kierunku doprowadzenia[cite: 84].

Budownictwo zgodne z normami i wsparcie dla projektantów oświetlenia

Szczególnie w przestrzeni publicznej oświetlenie klatek schodowych podlega surowym wymogom prawnym. System LUNORA® został specjalnie zaprojektowany tak, aby wspierać architektów w przestrzeganiu tych norm. Spełnia on wysokie wymagania dotyczące montażu zgodnie z normą DIN 18040 (Budownictwo bez barier w budynkach użyteczności publicznej i mieszkaniach) [cite: 20, 24, 25], a także normą DIN 18065 (schody w budynkach) [cite: 21, 26, 27].

Aby zapewnić jak największą efektywność podstaw projektowych, udostępniamy architektom, projektantom i wyspecjalizowanym wykonawcom wszystkie niezbędne dane [cite: 114]. System LED można w pełni zintegrować z profesjonalnym oprogramowaniem do projektowania oświetlenia [cite: 14]. Oferujemy Państwu odpowiednie pliki Eulumdat, dane fotometryczne, a także szczegółowe dane CAD i teksty przetargowe [cite: 14, 114]. Dzięki temu proces staje się bardziej precyzyjny i wydajny – od pierwszej fazy projektowania w biurze aż po fachowy montaż na placu budowy[cite: 115].

Kompletny system bezpośrednio od firmy FeNau

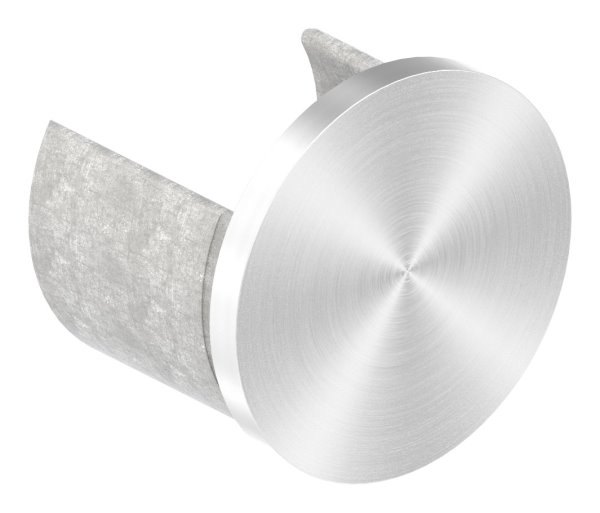

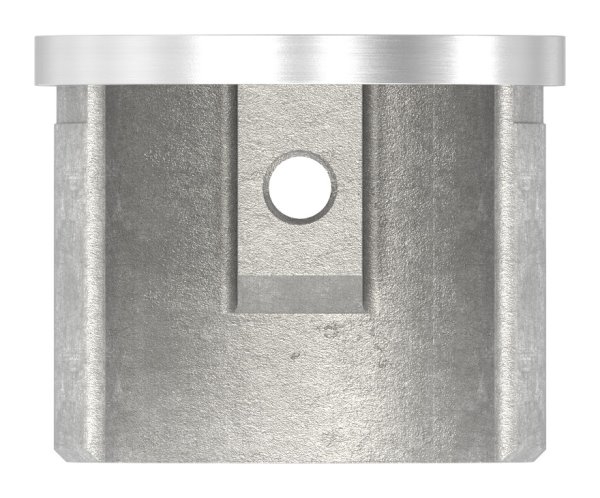

W firmie FeNau nie otrzymują Państwo pojedynczych elementów, lecz spójną, modułową koncepcję całościową [cite: 59]. Od wysokiej jakości rurki z rowkiem ze stali nierdzewnej, poprzez zaślepki, klipsy mocujące, soczewki asymetryczne, przez osłony z PMMA, aż po taśmy LED, złącza wtykowe i zasilacze: wszystkie elementy systemu LUNORA® idealnie do siebie pasują[cite: 60, 61, 63, 65, 67, 68, 69]. Ponieważ wszystkie te elementy są dostępne bezpośrednio z magazynu firmy FeNau[cite: 57, 60], gwarantujemy Państwu krótkie terminy dostaw i najwyższy poziom pewności planowania dla Państwa projektu budowlanego.

Zdecyduj się na bezkompromisowe rozwiązanie klasy premium. Przekształć proste balustrady w inteligentne, bezpieczne i zapierające dech w piersiach rzeźby świetlne – dzięki spójnemu systemowi poręczy LED LUNORA® firmy FeNau.

Prosty i bezpieczny montaż: etapy montażu systemu LUNORA®

System LUNORA® został zaprojektowany tak, aby nie tylko zachwycał wizualnie, ale także zapewniał maksymalną wydajność podczas montażu przez konstruktorów metalowych. Montaż tego modułowego systemu odbywa się w kilku logicznych krokach:

1. Przycinanie profili i osłon: W pierwszym etapie rura z rowkiem, profile nośne, osłony oraz opcjonalna soczewka są przycinane na wymiar[cite: 80]. Należy dokładnie zmierzyć profil nośny, osłonę i soczewkę między uchwytami poręczy[cite: 80].

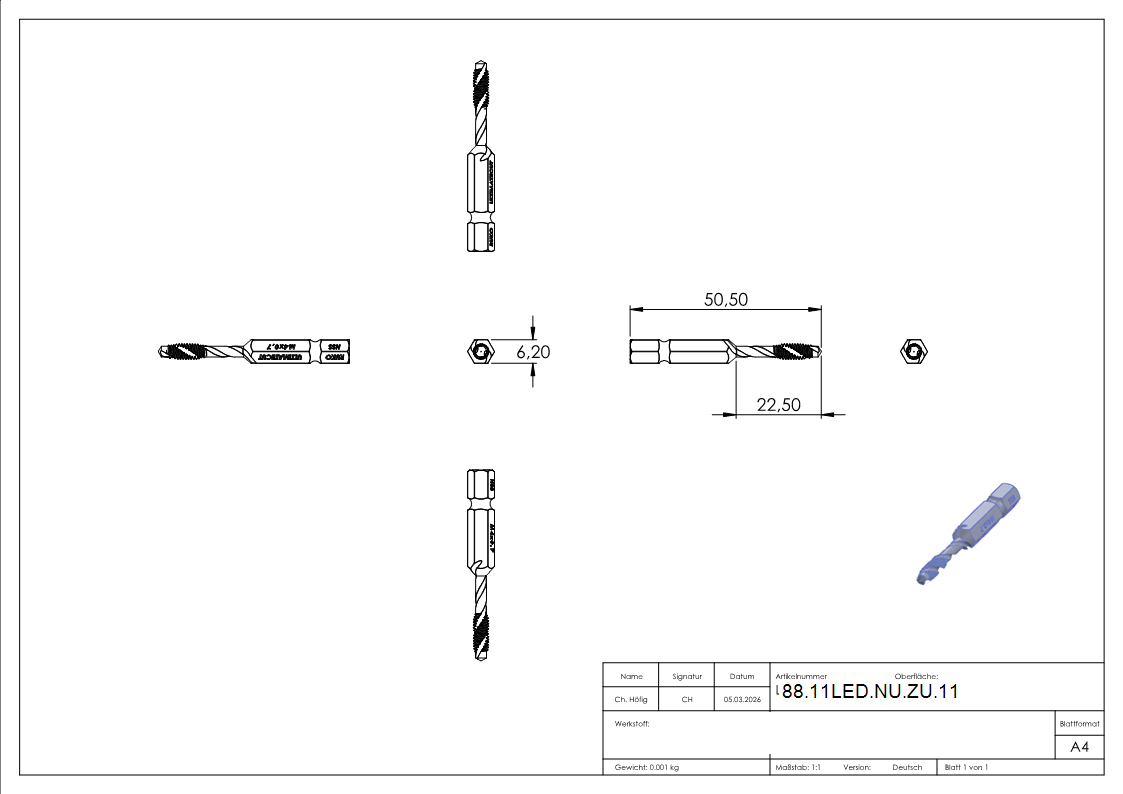

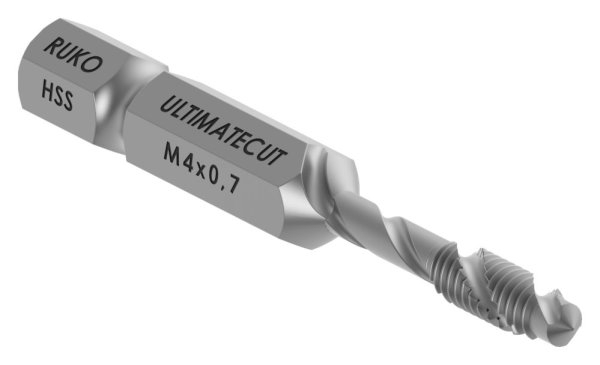

2. Przygotowanie mocowania: Należy zmierzyć odległości między wspornikami poręczy i wyznaczyć odpowiednie otwory[cite: 81]. Następnie wykonaj gwinty lub otwory na klipsy mocujące – przewiduj jeden klips co 250 mm (jednak co najmniej dwa na odcinku)[cite: 82].

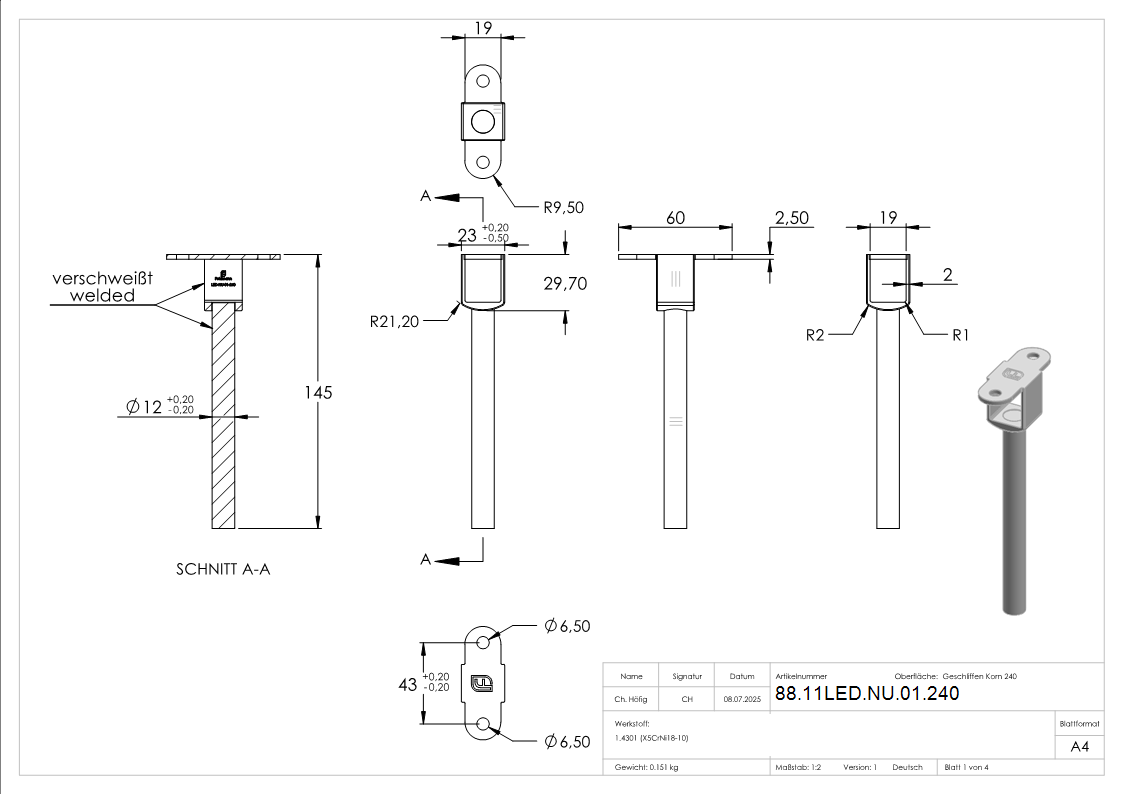

3. Montaż zacisków i mocowania poręczy: Przykręć zaciski mocujące (M 4 x 8) lub użyj nitów [cite: 83]. Przymocuj wsporniki poręczy i po prostu zatrzasnij w nich przycięte profile wspornikowe [cite: 83]. W celu poprowadzenia kabli, w razie potrzeby przeciągnij je przez wydrążone wsporniki poręczy i ułóż je wzdłuż rowka w kierunku doprowadzenia[cite: 84].
4. Przycinanie i montaż taśm LED: Skróć taśmy LED w zaznaczonych miejscach cięcia (co 50 mm) dokładnie do pożądanej długości[cite: 85]. Następnie dokładnie odtłuść profil, wyrównaj taśmę LED, zdejmij warstwę ochronną z powierzchni klejącej i mocno dociśnij ją wzdłuż zaznaczonych linii prowadzących[cite: 86].
5. Podłączenie zasilania: Zamontuj złącza wtykowe i połącz kabel zasilający z taśmą LED [cite: 87]. Ważna informacja dotycząca bezpieczeństwa: Ostateczne podłączenie do sieci elektrycznej może wykonać wyłącznie uprawniony elektryk [cite: 87].
6. Zamontowanie elementów optycznych: W ostatnim kroku wsuń opcjonalną soczewkę i zatrzasnij osłonę z PMMA, aby uzyskać estetyczne wykończenie[cite: 88].
