Kolano 90 stopni (złączki spawane typu 5)

// {{ category.customFields.custom_categoryheadline_ }}

Schweissbogen 90°- 33-7 x 2-0mm- Bauart 5-88-1155202.240

Stk

88.1155202.240

Łuk spawalniczy 90°, 33,7 x 2,0 mm, typ 5

Dostępne od ręki, czas dostawy: Lieferzeit 5-10 Werktage

49,16 POL*

Schweissbogen 90°- 42-4 x 2-0mm- Bauart 5-88-1155203.240

Stk

88.1155203.240

Łuk spawalniczy 90°, 42,4 x 2,0 mm, typ 5

Dostępne od ręki, czas dostawy: Lieferzeit 5-10 Werktage

71,63 POL*

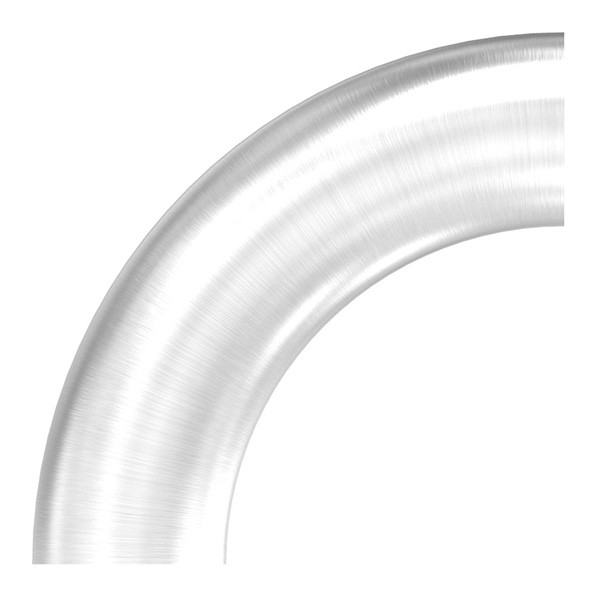

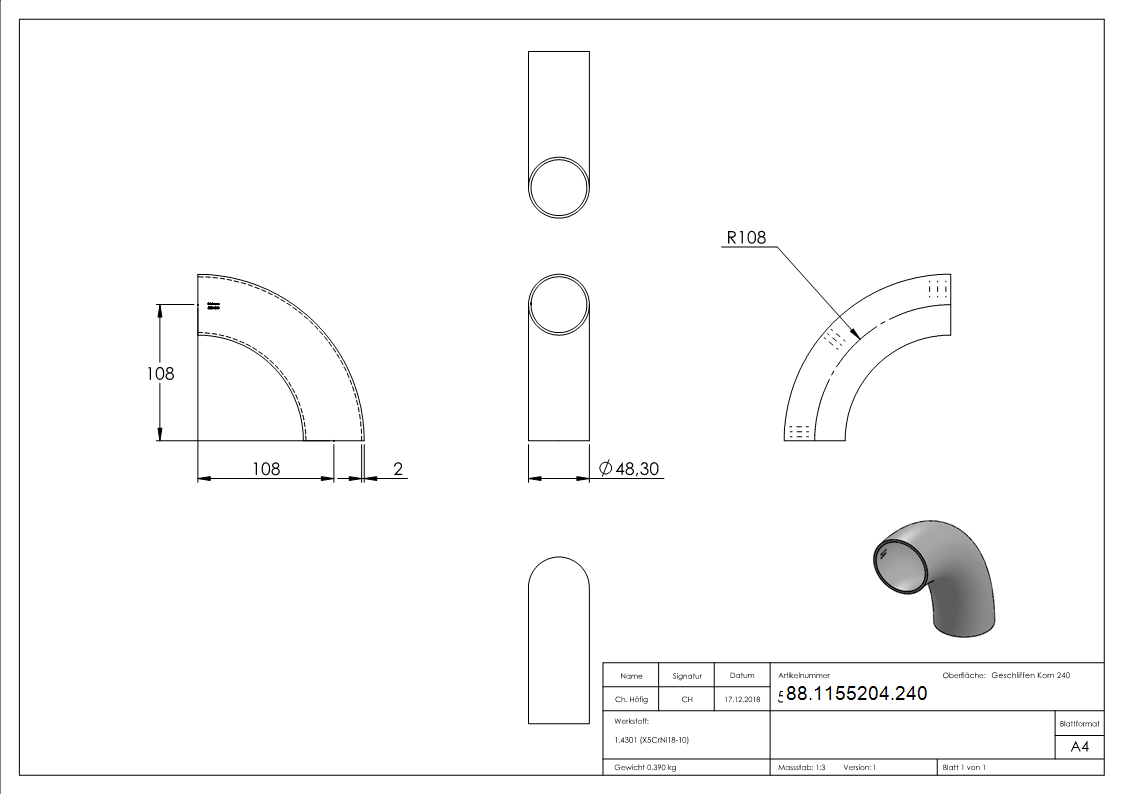

Schweissbogen 90°- 48-3 x 2-0mm- Bauart 5-88-1155204.240

Stk

88.1155204.240

Schweißbogen 90°, 48,3 x 2,0mm, Bauart 5

Dostępne od ręki, czas dostawy: Lieferzeit 5-10 Werktage

85,28 POL*

Dla optymalnych warunków przepływu i dużych promieni: zapraszamy do zapoznania się z naszymi kolankami rurowymi ze stali nierdzewnej 90° typu 5 (DIN 2605 / EN 10253 typ 5D). Te złączki spawane charakteryzują się wyjątkowo dużym promieniem ($r \approx 2,5 \times d$) i ograniczają straty na tarcie w rurociągach do minimum.

Geometria: wyjaśnienie typu 5 (typ 5D)

W przeciwieństwie do standardu (typ 3) kolanko to jest znacznie bardziej wydłużone. Zapewnia to łagodniejsze zmiany kierunku.

Porównanie promieni

Typ 3 (standard): $r \approx 1,5 \times d$ (np. dla rury 42,4 mm = promień ok. 63,5 mm).
Typ 5 (tutaj): $r \approx 2,5 \times d$ (np. dla rury o średnicy 42,4 mm = promień ok. 107 mm).

Wskazówka dotycząca projektowania: ten łuk wymaga znacznie więcej miejsca podczas montażu, ale w zamian oferuje zalety techniczne i estetyczne.

Kiedy stosuje się typ 5?

Duży promień nie jest przypadkowy, lecz spełnia określone wymagania techniczne:

1. Technika przepływu

Dzięki łagodnemu łukowi opór przepływu (wartość zeta) ulega drastycznemu zmniejszeniu. Oznacza to:

Mniejsza strata ciśnienia w przewodzie.
Mniej turbulencji i ścierania materiału.
Idealne rozwiązanie dla pneumatycznych przewodów transportowych (granulat, proszek) lub systemów o dużej prędkości.

2. Projektowanie i architektura

Architekci chętnie wykorzystują typ konstrukcyjny 5 jako element stylistyczny:

Tworzy „miękkie”, eleganckie linie w poręczach.
Wygląda mniej technicznie/kanciasto niż standardowe łuki.
Często stosowany w wysokiej jakości balustradach jachtowych lub konstrukcjach meblowych.

Dostępne wersje

Oferujemy łuki typu 5 jako elementy spawane (do przyspawania) w następujących wariantach:

Materiały: V2A (1.4307) do zastosowań standardowych oraz V4A (1.4404) do środowisk korozyjnych.
Powierzchnia: zazwyczaj nieoszlifowana (standard przemysłowy). (Jeśli potrzebują Państwo kolanek typu 5 z powierzchnią szlifowaną, prosimy o osobne zgłoszenie zapotrzebowania lub sprawdzenie szczegółów produktu).

Uwaga: Ze względu na duży promień i ilość materiału kolanka typu 5 są droższe niż kolanka standardowe.
