Ø 70 mm

// {{ category.customFields.custom_categoryheadline_ }}

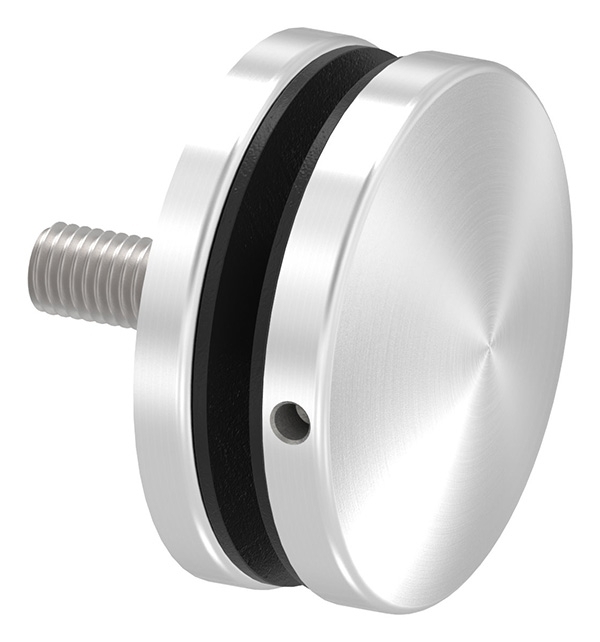

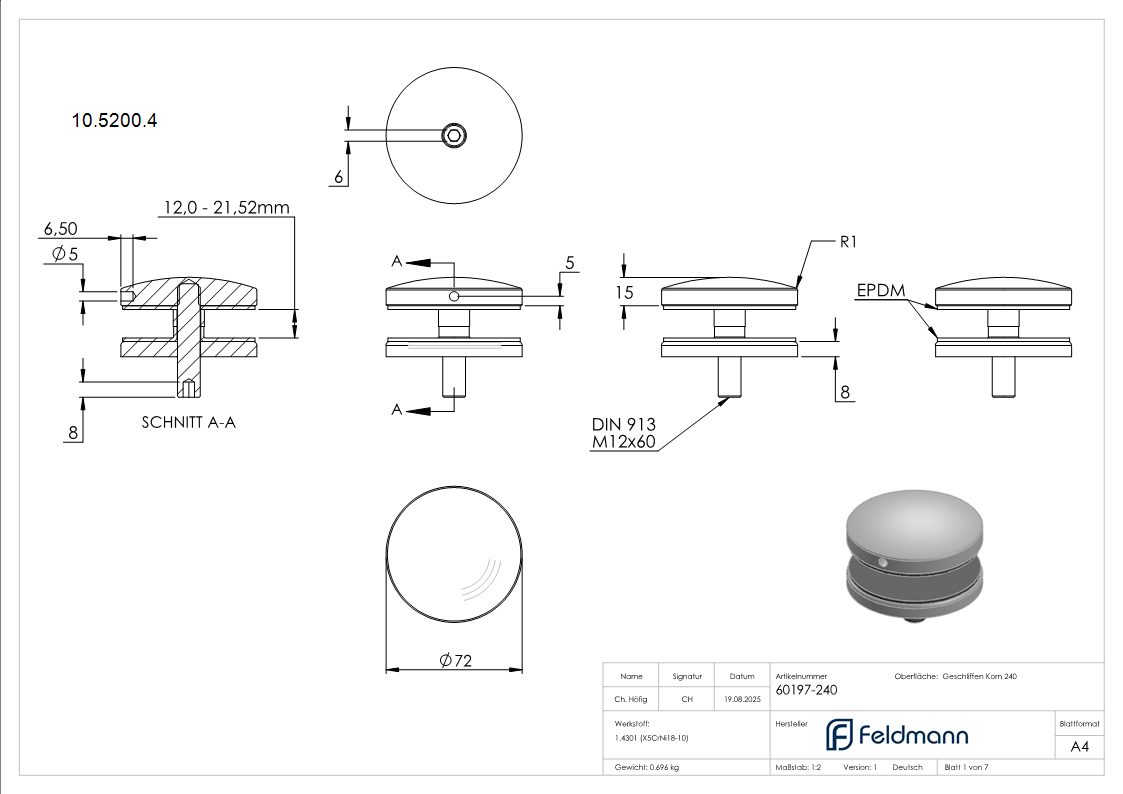

Glaspunkthalter Ø 72 mm- V2A- Anschluss- Flach mit AbP-10-5200.4

Stk

10.5200.4

Uchwyt do szklanych elementów Ø 72 mm, V2A, przyłącze: płaskie z AbP

Dostępne od ręki, czas dostawy: Lieferzeit 5-10 Werktage

86,31 POL*

Wskazówka

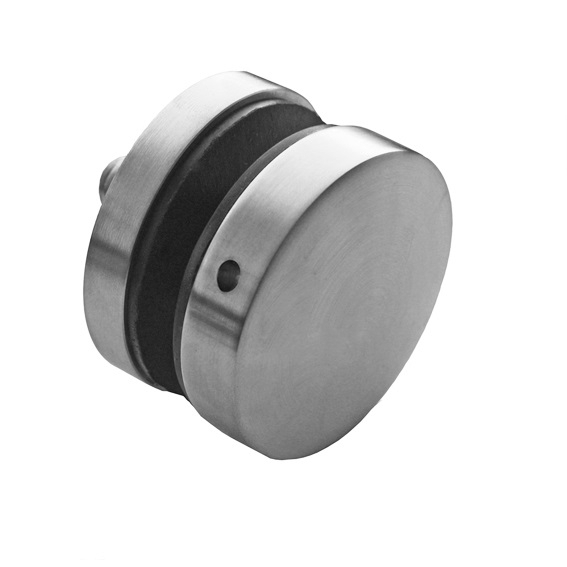

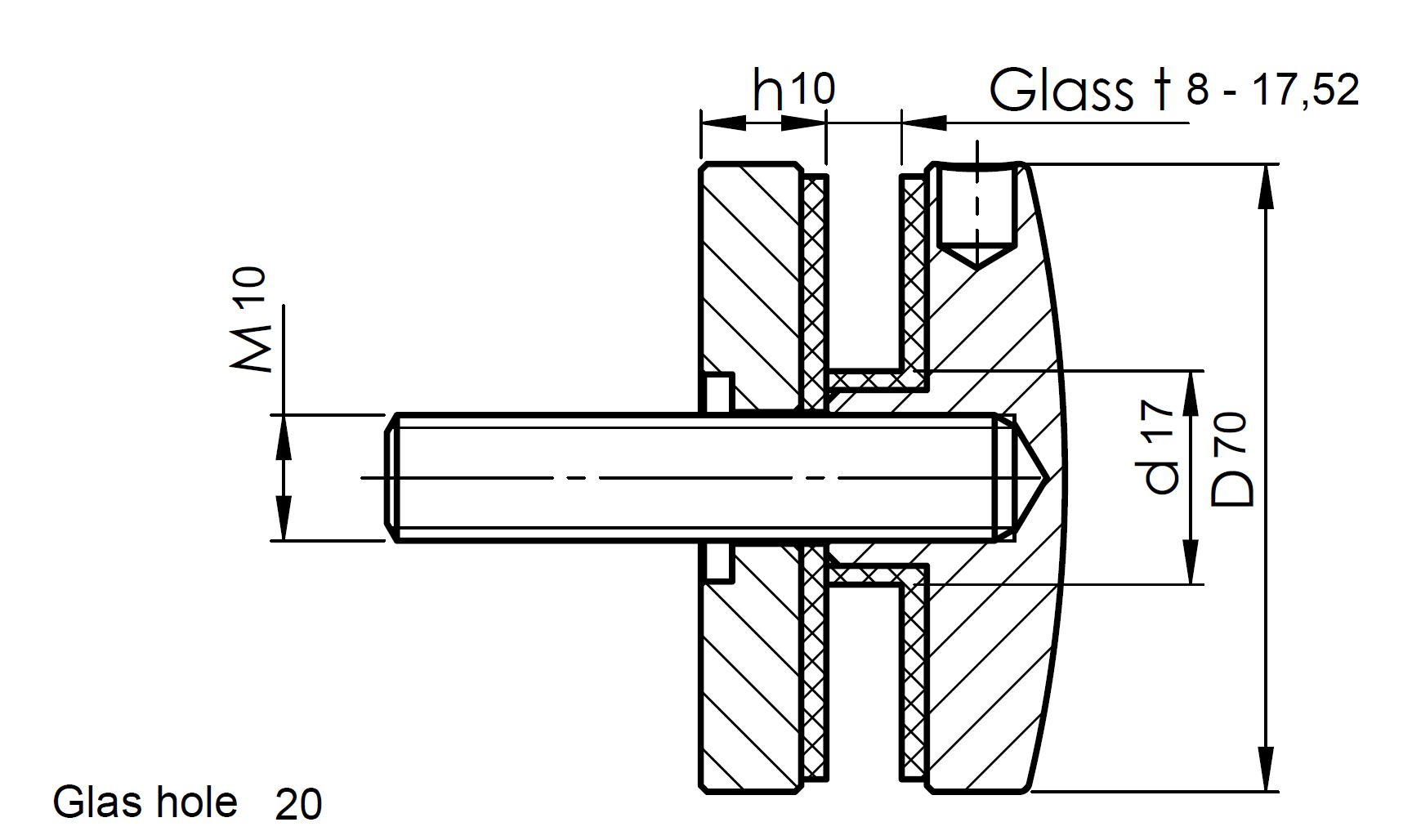

Glaspunkthalter Ø 70 mm- V2A- Anschluss- Flach-10-5200-A.4

Stk

10.5200-A.4

Uchwyt do szkła Ø 70 mm, V2A, przyłącze: płaskie

Dostępne od ręki, czas dostawy: Lieferzeit 1-2 Werktage

56,20 POL*

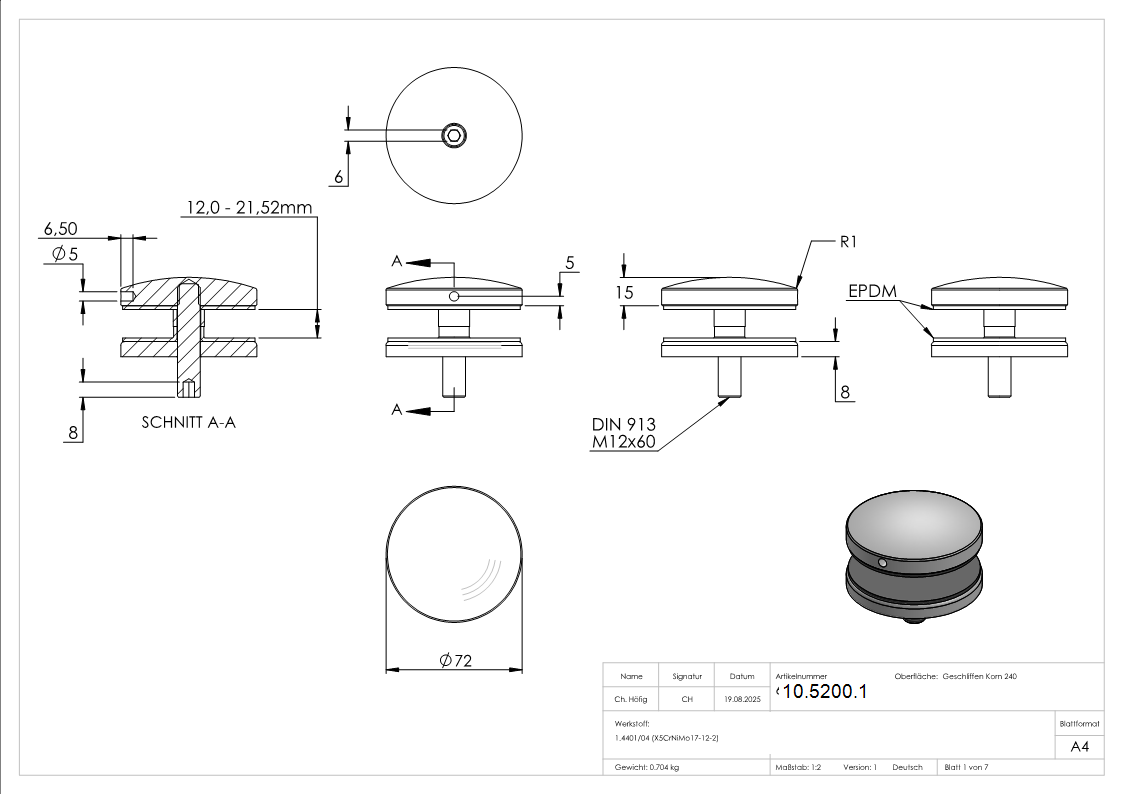

Glaspunkthalter Ø 72 mm- V4A- Anschluss- Flach mit AbP-10-5200.1

Stk

10.5200.1

Uchwyt punktowy do szkła Ø 72 mm, V4A, przyłącze: płaskie z AbP

Dostępne od ręki, czas dostawy: Lieferzeit 5-10 Werktage

97,68 POL*

10.GPH72

Uchwyt punktowy do szkła o średnicy 72 mm do połączenia: płaski V2A / V4A

Dostępne od ręki, czas dostawy: Lieferzeit 5-10 Werktage

Od 86,31 POL*

Standard normatywny: Uchwyt punktowy do szkła Ø 70 mm – maksymalna nośność zgodnie z normą DIN

Rozmiar zapewnia bezpieczeństwo. Uchwyt punktowy do szkła o średnicy 70 mm jest naszym najsolidniejszym modelem i został opracowany specjalnie z myślą o projektach budowlanych podlegających rygorystycznym wymogom statycznym. Tam, gdzie filigranowe uchwyty osiągają fizyczne granice swoich możliwości, talerz o średnicy 70 mm zapewnia decydujący zapas wytrzymałości.

Uchwyt ten jest preferowanym wyborem w przypadku budynków użyteczności publicznej, stadionów lub dużych fasad szklanych, w których konieczne jest przenoszenie dużych obciążeń ruchowych lub sił wiatru. Dostarczany jest jako kompletny, masywny element konstrukcyjny – zapewniający maksymalną stabilność bez kompromisów.

📐 Dlaczego Ø 70 mm? Znaczenie normy DIN 18008

W normie DIN 18008 część 3 (oszklenia mocowane punktowo) głównym tematem jest rozkład naprężeń w szkle.

Zasada fizyczna: im mniejszy uchwyt, tym bardziej punktowo działa siła (szczyt naprężenia), co przy dużym obciążeniu może prowadzić do pęknięcia szkła. Talerz o średnicy 70 mm rozkłada nacisk na maksymalnie dużą powierzchnię. Znacznie zmniejsza to lokalne naprężenia wokół otworu wiertniczego i znacznie ułatwia obliczeniowe potwierdzenie stateczności (próba uderzenia wahadłowego). Dla wielu inżynierów budowlanych średnica 70 mm jest zatem „miarą wszystkich rzeczy” w zastosowaniach krytycznych.

Cechy techniczne do zastosowań w warunkach dużego obciążenia

Nie otrzymują Państwo tutaj rozwiązania amatorskiego, lecz produkt o wysokiej wydajności:

Solidny korpus: wykonany z litej stali nierdzewnej (V2A lub V4A), aby bezpiecznie przenosić maksymalne siły ścinające.
Duża osłona: maskuje nawet duże tolerancje w otworze w szkle i zapewnia solidne podparcie dla ciężkiego szkła laminowanego (VSG) wykonanego z TVG (szkła częściowo hartowanego).
Płaskie mocowanie: Przeznaczone do montażu na płaskich podłożach, takich jak ściany betonowe, belki stalowe lub mur.

Ważna wskazówka dotycząca montażu

W przeciwieństwie do naszych mniejszych modeli, ten uchwyt ze względu na swoją konstrukcję nie pozwala na indywidualną konfigurację (nie jest to system modułowy). Otrzymują Państwo idealnie dopasowany zestaw, który należy zamontować dokładnie w taki sposób, aby zapewnić właściwości statyczne. Gwarantuje to bezbłędny montaż na placu budowy.

Gdy wymagają tego normy, a statyka nie pozwala na żadne kompromisy: uchwyt punktowy do szkła Ø 70 mm firmy Fenau to rozwiązanie zapewniające budowę na dużą skalę zgodną z normami.
